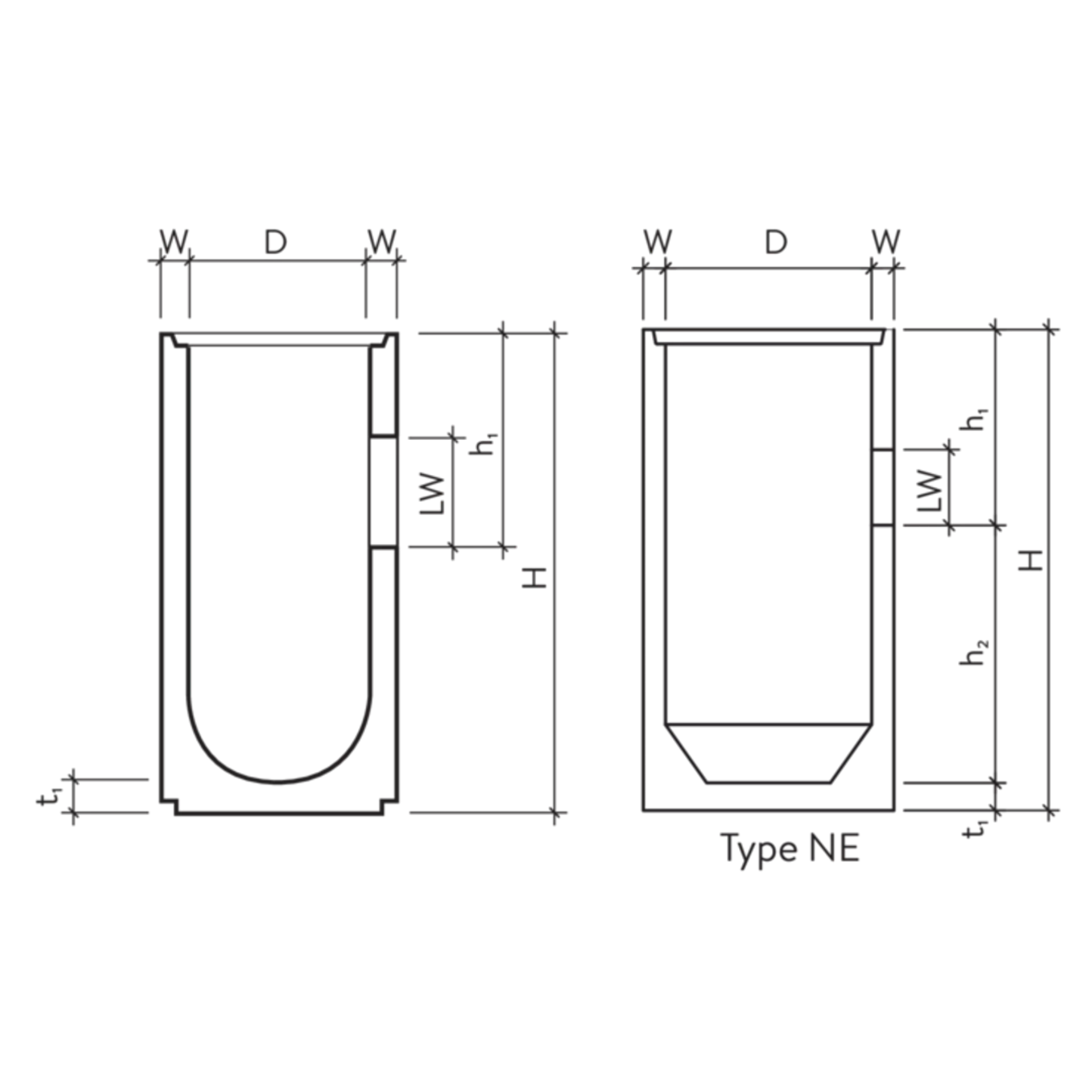

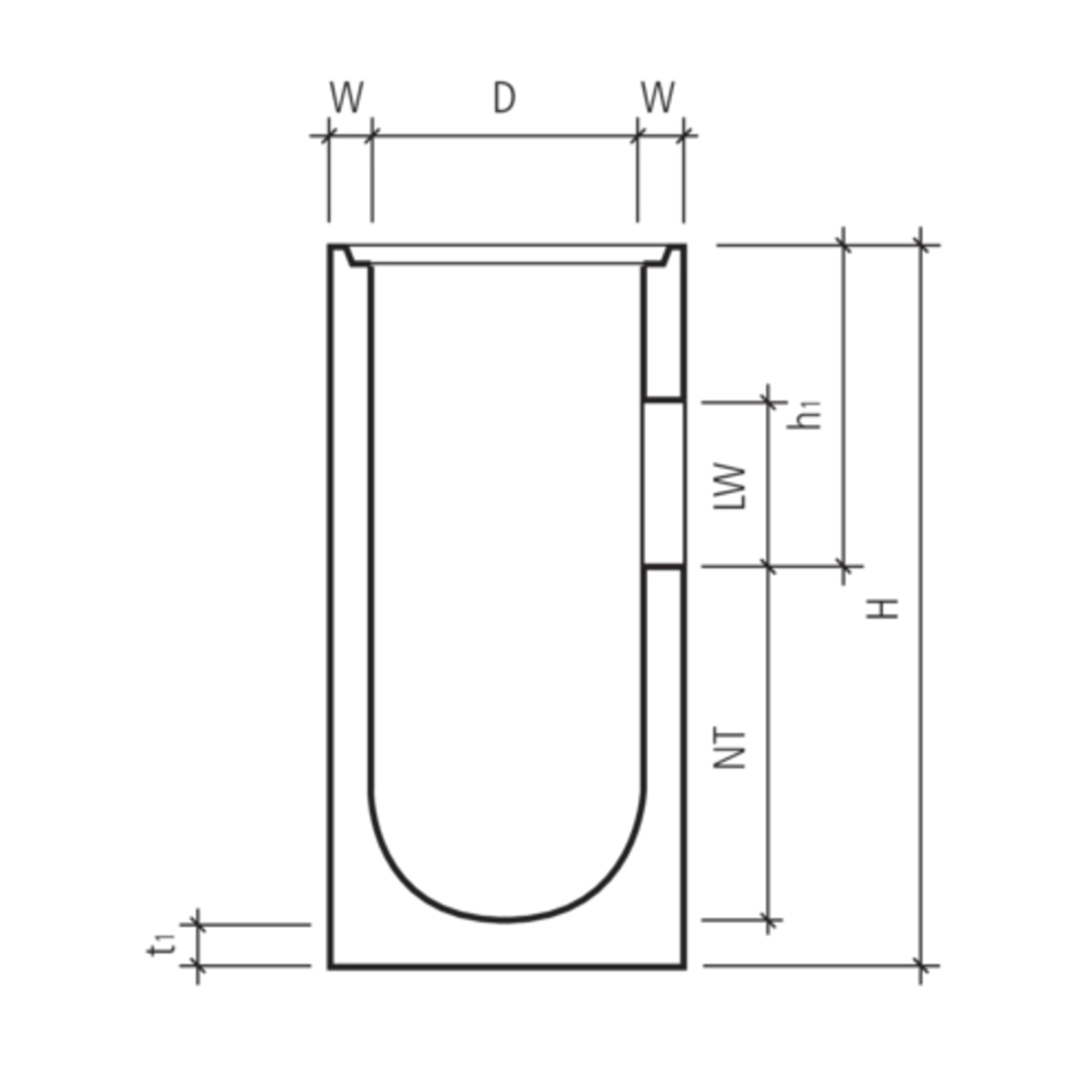

Strassenablauf mit Aussparung
A5001 Art. 129854
mit Aussparung, exkl. Schachtfutter
Gruppe
AD
Innendurchmesser D
700
Höhe H (mm)
1000
Höhe h1
370
Lichte Weite LW
22
NT (mm)
540
Bodenstärke t1
90
Wandstärke W
70
HW
23
Swissness
Swissness
exkl. Schachtfutter
D 70 cm d1 22 cm H 100 cm W 7 cm
Hinweis
- Art.-Nr. 133221 glattendig.
- Produkte entsprechen den Normvorgaben der kantonalen Tiefbauämter.
