Strassenabläufe mit Aussparung
Strassenabläufe mit Aussparung
Strassenabläufe mit Aussparung
  • Strassenabläufe mit Aussparung
  • Strassenabläufe mit Aussparung
  • Strassenabläufe mit Aussparung
3 Bilder

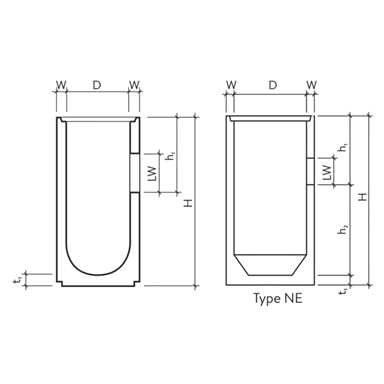

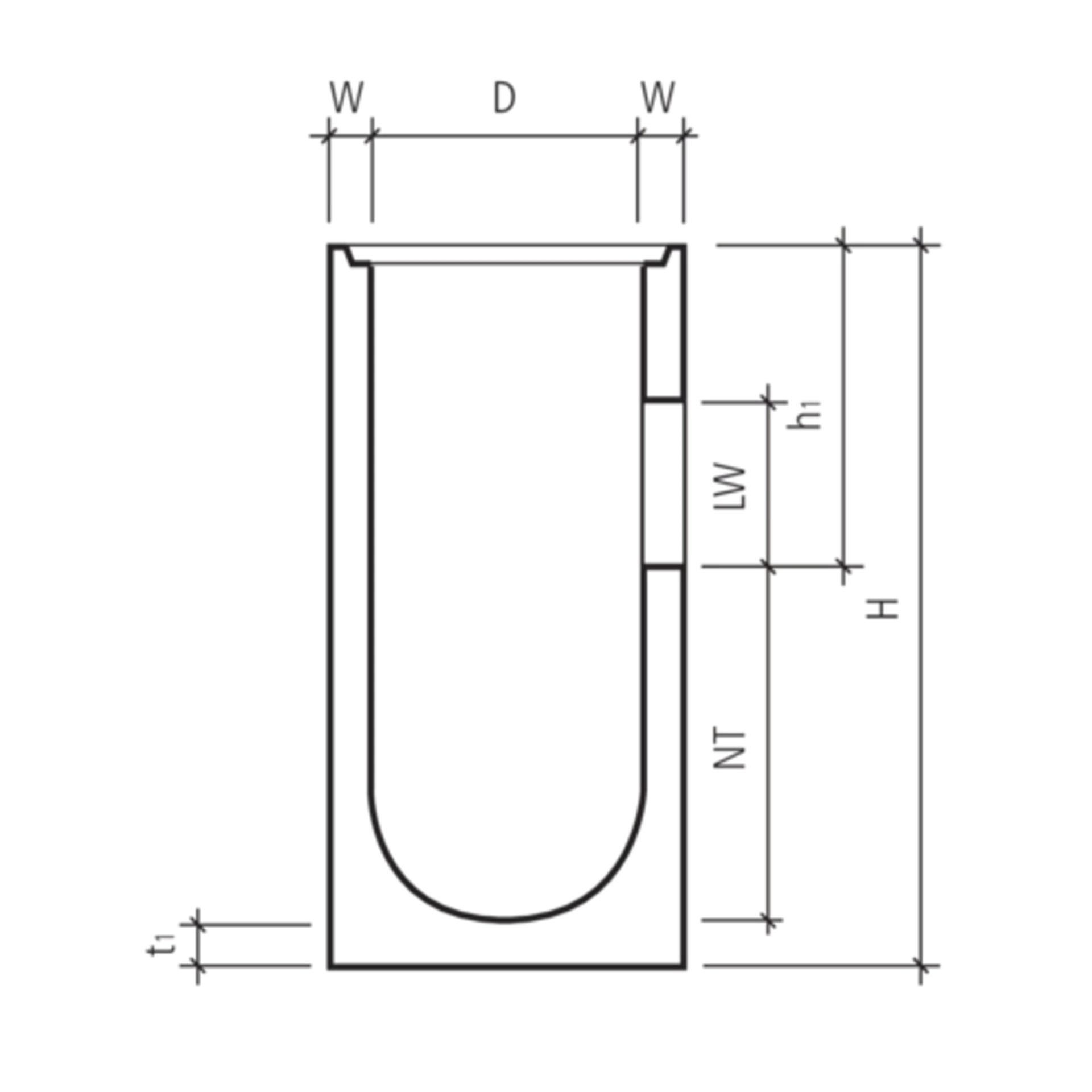

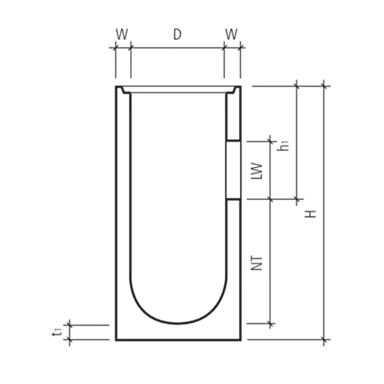

Strassenabläufe mit Aussparung

Produkt: A5001
mit Aussparung, exkl. Schachtfutter
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm)
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 102223
Strassenablauf mit Aussparung
exkl. Schachtfutter
D 60 cm d1 22 cm H 100 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 102223
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 600
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 370
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 550
Bodenstärke T
Bodenstärke t1 80
Wandstärke W 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 23
Artikelnummer 133221
Strassenablauf mit Aussparung
exkl. Schachtfutter Typ LU ohne Muffe
D 60 cm d1 22 cm H 100 cm h1 34 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 133221
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 600
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 340
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 580
Bodenstärke T
Bodenstärke t1 80
Wandstärke W 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 23
Artikelnummer 110922
Strassenablauf mit Aussparung

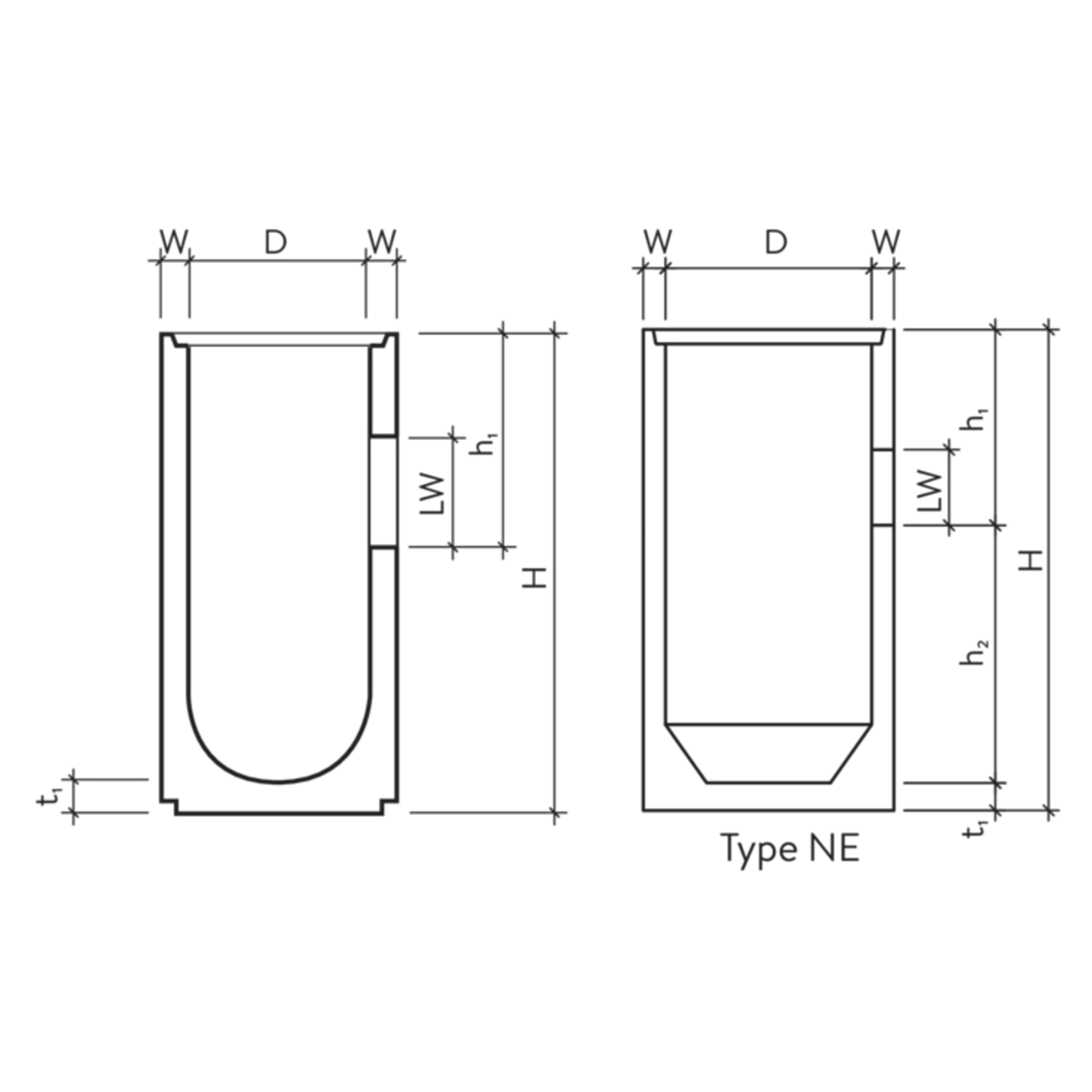

exkl. Schachtfutter Typ NE ohne Muffe
D 60 cm d1 22 cm H 100 cm h1 36 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 110922
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 600
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 360
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 21
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 545
Bodenstärke T
Bodenstärke t1 95
Wandstärke W 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 16
Artikelnummer 128556
Strassenablauf mit Aussparung
exkl. Schachtfutter Typ BL Boden flach
D 60 cm d1 22 cm H 103 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 128556
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 600
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1030
Höhe h1 370
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 600
Bodenstärke T
Bodenstärke t1 65
Wandstärke W 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 23
Artikelnummer 123576
Strassenablauf mit Aussparung
exkl. Schachtfutter
D 60 cm d1 22 cm H 140 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 123576
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 600
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1400
Höhe h1 570
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 750
Bodenstärke T
Bodenstärke t1 80
Wandstärke W 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 23
Artikelnummer 114623
Strassenablauf mit Aussparung
exkl. Schachtfutter
D 60 cm d1 22 cm H 150 cm h1 42 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 114623
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 600
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1500
Höhe h1 420
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 1000
Bodenstärke T
Bodenstärke t1 80
Wandstärke W 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 23
Artikelnummer 114052
Strassenablauf mit Aussparung
exkl. Schachtfutter
D 60 cm d1 22 cm H 150 cm h1 57 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 114052
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 600
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1500
Höhe h1 570
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 850
Bodenstärke T
Bodenstärke t1 80
Wandstärke W 65
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 16
Artikelnummer 129854
Strassenablauf mit Aussparung
exkl. Schachtfutter
D 70 cm d1 22 cm H 100 cm W 7 cm
Verfügbarkeit
Artikelnummer 129854
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 370
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 540
Bodenstärke T
Bodenstärke t1 90
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 23
Artikelnummer 136863
Strassenablauf mit Aussparung
exkl. Schachtfutter
D 70 cm d1 22 cm H 140 cm W 7 cm
Verfügbarkeit
Artikelnummer 136863
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1400
Höhe h1 570
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 740
Bodenstärke T
Bodenstärke t1 90
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 23
Artikelnummer 110758
Strassenablauf mit Aussparung
exkl. Schachtfutter
D 70 cm d1 22 cm H 150 cm h1 37 cm W 7 cm
Verfügbarkeit
Artikelnummer 110758
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1500
Höhe h1 370
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 1040
Bodenstärke T
Bodenstärke t1 90
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 16
Artikelnummer 104489
Strassenablauf mit Aussparung
exkl. Schachtfutter
D 70 cm d1 22 cm H 150 cm h1 41 cm W 7 cm
Verfügbarkeit
Artikelnummer 104489
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1500
Höhe h1 410
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 1000
Bodenstärke T
Bodenstärke t1 90
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 23
Artikelnummer 130104
Strassenablauf mit Aussparung
exkl. Schachtfutter
D 70 cm d1 22 cm H 185 cm W 7 cm
Verfügbarkeit
Artikelnummer 130104
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1850
Höhe h1 520
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 1240
Bodenstärke T
Bodenstärke t1 90
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 23
Artikelnummer 132292
Strassenablauf mit Aussparung
exkl. Schachtfutter
D 70 cm d1 22 cm H 170 cm h1 57 cm W 7 cm
Verfügbarkeit
Artikelnummer 132292
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1700
Höhe h1 570
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 22
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm) 1040
Bodenstärke T
Bodenstärke t1 90
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 16
Hinweis
  • Art.-Nr. 133221 glattendig.
  • Produkte entsprechen den Normvorgaben der kantonalen Tiefbauämter.
