friwa®-sed Hydroshark
friwa®-sed Hydroshark
friwa®-sed Hydroshark
Produkt:
C4703
rund, Muffentyp G, exkl. Einsatzdeckel

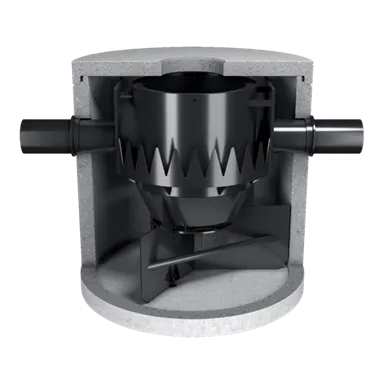

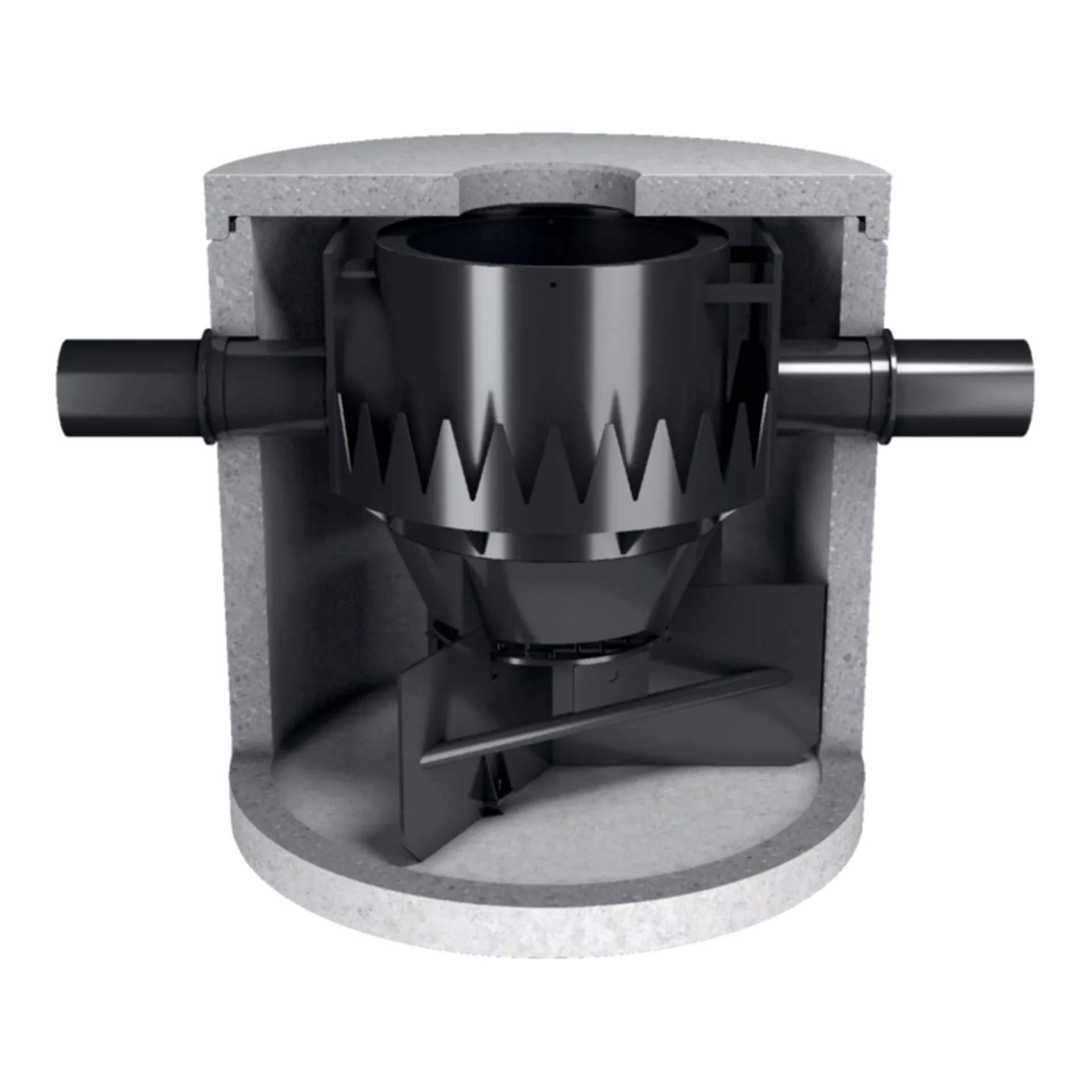

Die Sedimentationsanlage, die Zähne zeigt. Der friwa®-sed HydroShark ist eine Sedimentationsanlage, die das Wasser in der Mitte des Systems tangential einleitet, wodurch der sogenannte Teetasseneffekt die Sedimentation der Feststoffe stattfindet. Aufgrund von bestehenden Labor- und Feldversuchen können folgende Wirkungsgrade von 50 bis 80% erzielt werden. Das Erreichen des Wirkungsgrades bzgl. Rückhalt von GUS und demzufolge von Mikroplastik ist vom Volumenstrom im Zulauf abhängig, demzufolge von der angeschlossenen Fläche.
Um die anzuschliessende Fläche zu bestimmen, müssen die Regendaten bekannt sein. Aufgrund den Regendaten kann die Regenspende bestimmt werden, dass die geforderte Reinigungsleistung bei einer hydraulischen Leistung von 90% aller Regen erreicht werden kann. Aufgrund dieser Vorgabe kann die zulässige Anschlussfläche bestimmt werden. Bei der Auslegung der Baugrösse des friwa®-sed HydroShark muss ebenfalls der maximale hydraulische Durchfluss des Anlagetyps berücksichtigt werden.
Um die anzuschliessende Fläche zu bestimmen, müssen die Regendaten bekannt sein. Aufgrund den Regendaten kann die Regenspende bestimmt werden, dass die geforderte Reinigungsleistung bei einer hydraulischen Leistung von 90% aller Regen erreicht werden kann. Aufgrund dieser Vorgabe kann die zulässige Anschlussfläche bestimmt werden. Bei der Auslegung der Baugrösse des friwa®-sed HydroShark muss ebenfalls der maximale hydraulische Durchfluss des Anlagetyps berücksichtigt werden.
Gruppe
CY
Innendurchmesser D
0.0
Innendurchmesser d2
0
Nennweite DN1
0
Nennweite DN2
0
Querschnittsfläche F
0
Länge L (mm)
0.0
Produktlinie
friwa®-sed
HW
22
Swissness
Swissness
Spezifikation
Verfügbarkeit
Preis CHF
Verfügbarkeit
Preis
9'270.00
Per
Stk
Verfügbarkeit
Preis
9'560.00
Per
Stk
Verfügbarkeit
Preis
14'290.00
Per
Stk
Verfügbarkeit
Preis
20'570.00
Per
Stk
Verfügbarkeit
Preis
28'910.00
Per
Stk
Verfügbarkeit
Preis
35'150.00
Per
Stk
Verfügbarkeit
Preis
45'250.00
Per
Stk
Oft zusammen gekauft
Anwendungsbereich
- Einsatz für die physikalische Behandlung von Niederschlagswasser.
Hinweis
- Fugenloser bewehrter Behälter mit Muffen und Keilgleitdichtungen für das Zurückhalten von Sand- und Schlammpartikeln (GUS 63µg).
- Ein- und Auslauf mit Aussparung und Dichtung für Kunststoffrohre aus PP oder HDPE. (PVC ist in CH verboten.)
- Einsatzdeckel d: 600 und 800 mm.
- Behandlungsdurchfluss 12 – 350 l/s
- Hydraulischer Durchfluss 30 – 875 l/s
- Anschliessbare Fläche 1200 – 35 000 m2
Versetz- und Verlegehinweise
- Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
