friwa<sup>®</sup>-sed Hydroshark
friwa<sup>®</sup>-sed Hydroshark
  • friwa<sup>®</sup>-sed Hydroshark
  • friwa<sup>®</sup>-sed Hydroshark
2 Bilder

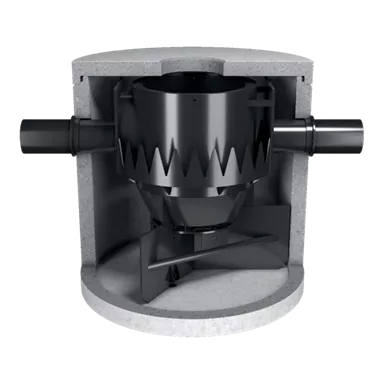

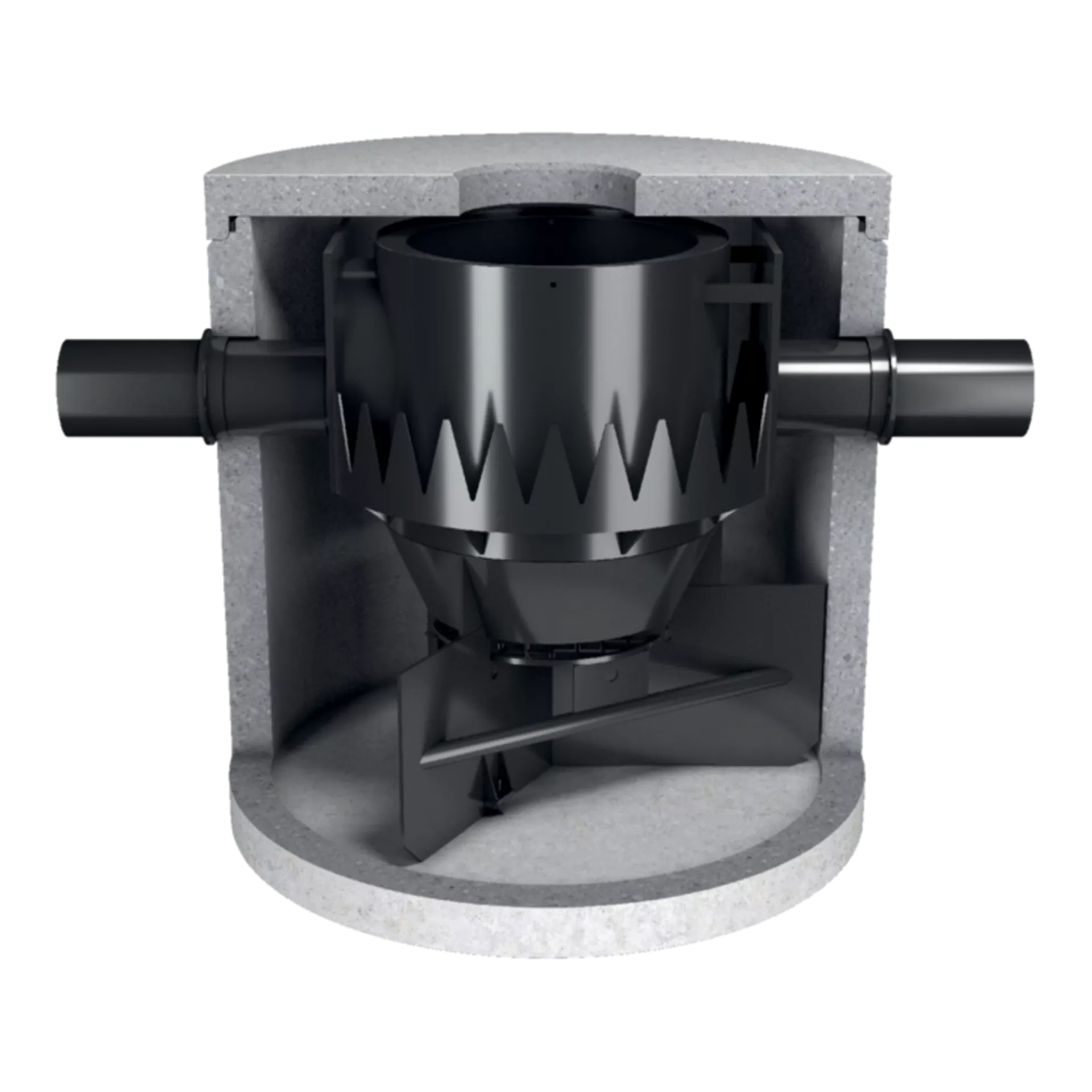

friwa-sed 3P HydroShark 2000

C4703 Art. 137378
rund, Muffentyp G, exkl. Einsatzdeckel
Gruppe
CY
Innendurchmesser d1
600
Nennweite DN
2000
Höhe H (mm)
2330
Höhe h1
900
Höhe h2
900
Nennweite NW
400
Typ
4.1
Produktlinie
friwa®-sed
HW
22
Swissness
Swissness

Sedimentationsanlage 8000-10000 m2

NW 400 inkl. Abdeckplatte exkl. Deckel

DN 2000 OD 2240 H 2330 W 120
Anwendungsbereich
  • Einsatz für die physikalische Behandlung von Niederschlagswasser.
Hinweis
  • Fugenloser bewehrter Behälter mit Muffen und Keilgleitdichtungen für das Zurückhalten von Sand- und Schlammpartikeln (GUS 63µg).
  • Ein- und Auslauf mit Aussparung und Dichtung für Kunststoffrohre aus PP oder HDPE. (PVC ist in CH verboten.)
  • Einsatzdeckel d: 600 und 800 mm.
  • Behandlungsdurchfluss 12 – 350 l/s
  • Hydraulischer Durchfluss 30 – 875 l/s
  • Anschliessbare Fläche 1200 – 35 000 m2
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
