Cuve compacte D/SA friwa®-sep

Produit : C0102

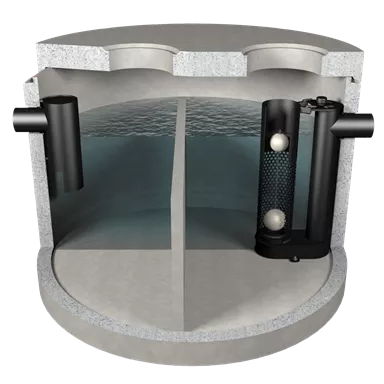

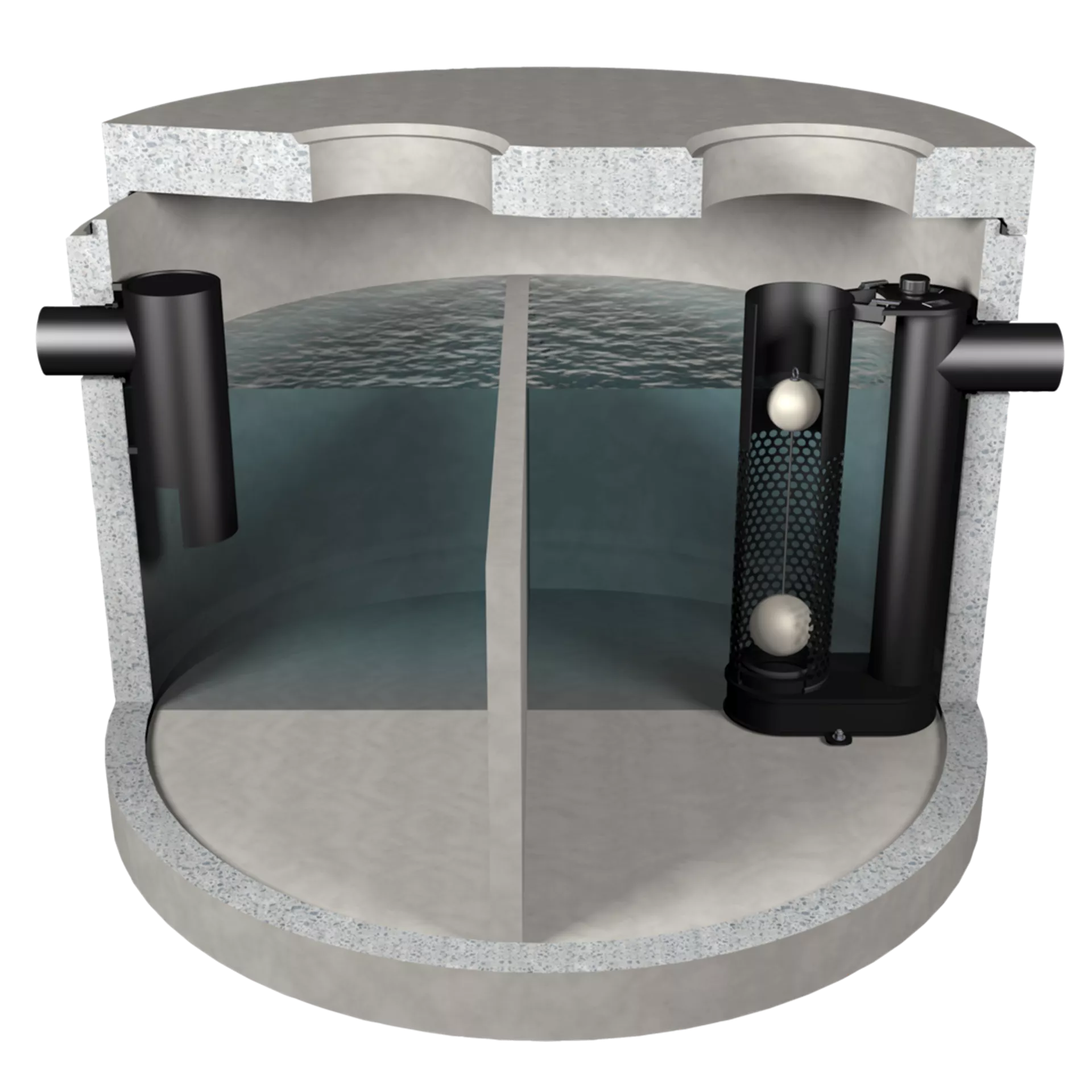

Séparateur d'hydrocarbures à fermeture automatique avec décanteur incorporé, y compris plaque de couverture D400, à joint étanche (G), sans couvercle
Séparateur d’hydrocarbures avec fermeture automatique et décanteur intégré pour une quantité moyenne de boues.

Les installations compactes sont des installations multifonctionnelles. En disposant les éléments de différentes installations dans un ouvrage, elles assument les fonctions des installations individuelles. Les installations compactes sont principalement utilisées pour les petites quantités d’eaux usées produites et lorsque l’espace est restreint ou les excavations petites. Dans des conditions d’utilisation optimales, l’installation compacte atteint un rendement ou une capacité d’épuration de 97%, de sorte que la teneur en hydrocarbures à la sortie est inférieure à 100 mg/l, ce qui correspond à la classe II.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Norme LE
Groupe
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre intérieur d2
Diamètre nominal DN
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm)
Hauteur h1
Hauteur h2
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG
Diamètre nominal NW
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production
Numéro d'article 118608
Cuve compacte friwa-sep D/SA GN 2
125/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 118608
Prix
Par pce
Norme LE SN EN 858-1+A1
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 800
Diamètre intérieur d2
Diamètre nominal DN 1250
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 1830
Hauteur h1 500
Hauteur h2 550
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 2
Diamètre nominal NW 150
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 114342
Cuve compacte friwa-sep D/SA GN 3
150/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 114342
Prix
Par pce
Norme LE SN EN 858-1+A1
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN 1500
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 1830
Hauteur h1 500
Hauteur h2 550
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 3
Diamètre nominal NW 150
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 106070
Cuve compacte friwa-sep D/SA GN 6
175/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 106070
Prix
Par pce
Norme LE SN EN 858-1+A1
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN 1750
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 1830
Hauteur h1 500
Hauteur h2 550
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 6
Diamètre nominal NW 150
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 120802
Cuve compacte friwa-sep D/SA GN 10
200/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 120802
Prix
Par pce
Norme LE SN EN 858-1+A1
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN 2000
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 1830
Hauteur h1 500
Hauteur h2 550
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 10
Diamètre nominal NW 150
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 123480
Cuve compacte friwa-sep D/SA GN 15/20
250/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 123480
Prix
Par pce
Norme LE SN EN 858-1+A1
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN 2500
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 1830
Hauteur h1 550
Hauteur h2 600
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 15 – 20
Diamètre nominal NW 200
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 126299
Cuve compacte friwa-sep D/SA NS 30
300/220 cm, type G, pl. de couv. D400
Disponibilité
Numéro d'article 126299
Prix
Par pce
Norme LE
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 800
Diamètre intérieur d2
Diamètre nominal DN 3000
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 2200
Hauteur h1 600
Hauteur h2 650
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 30
Diamètre nominal NW 250
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Remarque
  • Séparateur d'hydrocarbures classe II, teneur maximale en hydrocarbure à la sortie : 100 mg/l.
  • Couvercle d'insertion (d1 et d2): NG 2 = 800 mm, NG 3 - 20 = 600 mm + 600 mm, NG 30 = 600 mm + 800 mm.
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
