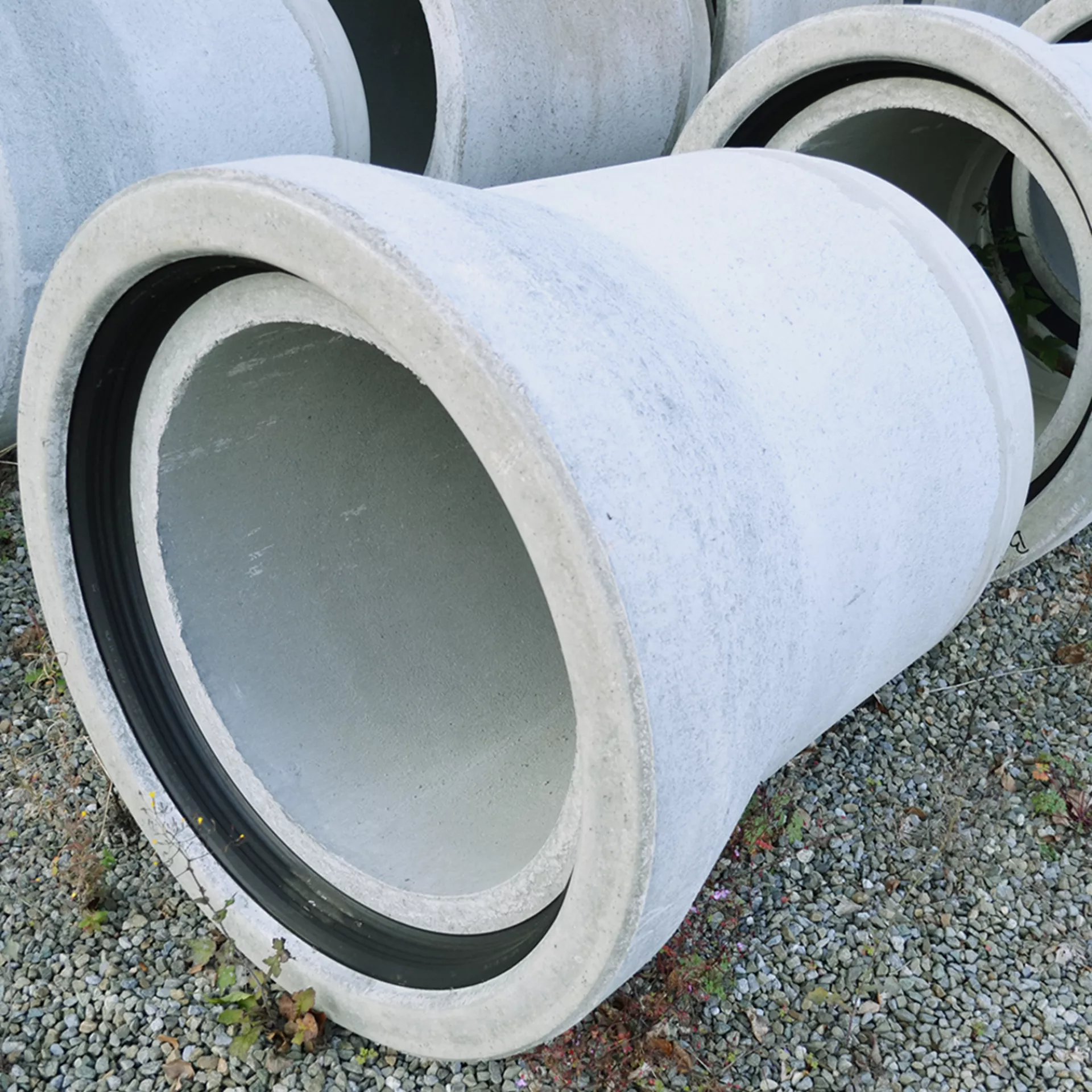

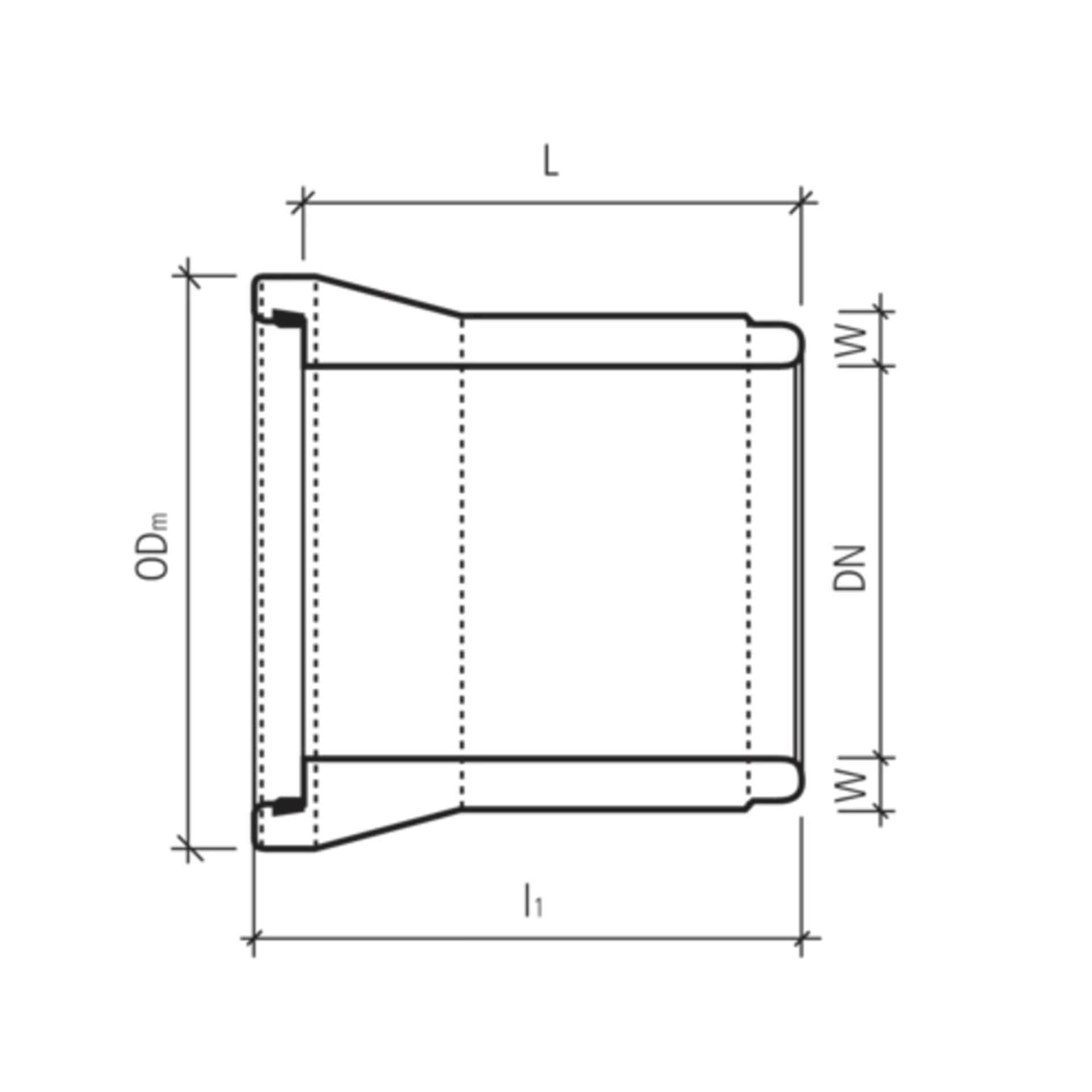

CENTUB®-Röser tuyau d'articulation armé

Produit : A0104
une extremité avec cloche d'emboîtement et joint intégré, autre extrémité mâle
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Norme LE
Groupe
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Diamètre nominal DN1
Classe de résistance FK
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm)
Longueur l1
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production
Numéro d'article 129051
Tuyau articulation CENTUB DN 300 L1000 mm
CR 200, GLM-SP, armé, avec joint incorporé
Disponibilité
Numéro d'article 129051
Prix
Par pce
Norme LE
Groupe AZ
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN 300
Diamètre nominal DN1
Classe de résistance FK 200
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm) 1000
Longueur l1 1080
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm 545
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W 70
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature armé
Couleur
Type
Gamme de produits CENTUB<sup>®</sup>-Röser
Usine de production 71, 99
Numéro d'article 138304
Tuyau articulation CENTUB DN 400 L1000 mm
CR 200, GLM-SP, armé, avec joint incorporé
Disponibilité
Numéro d'article 138304
Prix
Par pce
Norme LE
Groupe AZ
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN 400
Diamètre nominal DN1
Classe de résistance FK 200
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm) 1000
Longueur l1 1090
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm 660
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W 75
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature armé
Couleur
Type
Gamme de produits CENTUB<sup>®</sup>-Röser
Usine de production 71, 99
Numéro d'article 110349
Tuyau articulation CENTUB DN 500 L1000 mm
CR 200, GLM-SP, armé, avec joint incorporé
Disponibilité
Numéro d'article 110349
Prix
Par pce
Norme LE
Groupe AZ
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN 500
Diamètre nominal DN1
Classe de résistance FK 200
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm) 1000
Longueur l1 1090
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm 795
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W 85
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature armé
Couleur
Type
Gamme de produits CENTUB<sup>®</sup>-Röser
Usine de production 71, 99
Numéro d'article 129780
Tuyau articulation CENTUB DN 600 L1000 mm
CR 165, GLM-SP, armé, avec joint incorporé
Disponibilité
Numéro d'article 129780
Prix
Par pce
Norme LE
Groupe AZ
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN 600
Diamètre nominal DN1
Classe de résistance FK 165
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm) 1000
Longueur l1 1090
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm 890
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W 90
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature armé
Couleur
Type
Gamme de produits CENTUB<sup>®</sup>-Röser
Usine de production 71, 99
Numéro d'article 129075
Tuyau articulation CENTUB DN 700 L1000 mm
CR 165, GLM-SP, armé, avec joint incorporé
Disponibilité
Numéro d'article 129075
Prix
Par pce
Norme LE
Groupe AZ
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN 700
Diamètre nominal DN1
Classe de résistance FK 165
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm) 1000
Longueur l1 1100
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm 1055
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W 90
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature armé
Couleur
Type
Gamme de produits CENTUB<sup>®</sup>-Röser
Usine de production 71, 99
Numéro d'article 115232
Tuyau articulation CENTUB DN 800 L1000 mm
CR 165, GLM-SP, armé, avec joint incorporé
Disponibilité
Numéro d'article 115232
Prix
Par pce
Norme LE
Groupe AZ
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN 800
Diamètre nominal DN1
Classe de résistance FK 165
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm) 1000
Longueur l1 1100
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm 1190
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W 95
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature armé
Couleur
Type
Gamme de produits CENTUB<sup>®</sup>-Röser
Usine de production 71, 99
Numéro d'article 137092
Tuyau articulation CENTUB DN 900 L1000 mm
CR 165, GLM-SP, armé, avec joint incorporé
Disponibilité
Numéro d'article 137092
Prix
Par pce
Norme LE
Groupe AZ
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN 900
Diamètre nominal DN1
Classe de résistance FK 165
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm) 1000
Longueur l1 1100
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm 1110
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W 105
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature armé
Couleur
Type
Gamme de produits CENTUB<sup>®</sup>-Röser
Usine de production 99
Numéro d'article 109892
Tuyau articulation CENTUB DN 1000 L1000 mm
CR 165, GLM-SP, armé, avec joint incorporé
Disponibilité
Numéro d'article 109892
Prix
Par pce
Norme LE
Groupe AZ
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN 1000
Diamètre nominal DN1
Classe de résistance FK 165
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm) 1000
Longueur l1 1100
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm 1470
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W 115
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature armé
Couleur
Type
Gamme de produits CENTUB<sup>®</sup>-Röser
Usine de production 71, 99
Numéro d'article 120120
Tuyau articulation CENTUB DN 1200 L1000 mm
CR 135, GLM-SP, armé, avec joint incorporé
Disponibilité
Numéro d'article 120120
Prix
Par pce
Norme LE
Groupe AZ
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN 1200
Diamètre nominal DN1
Classe de résistance FK 135
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm) 1000
Longueur l1 1100
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm 1700
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W 140
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature armé
Couleur
Type
Gamme de produits CENTUB<sup>®</sup>-Röser
Usine de production 71, 99
Remarque
  • Des conditions de livraison spécifique s'appliquent aux tuyaux et raccords CENTUB®-Röser. Prix sur demande.
Downloads
La Mise en place correcte des éléments CENTUB®-Röser » A0000 Directives de pose et manutention les systèmes de canalisations »
