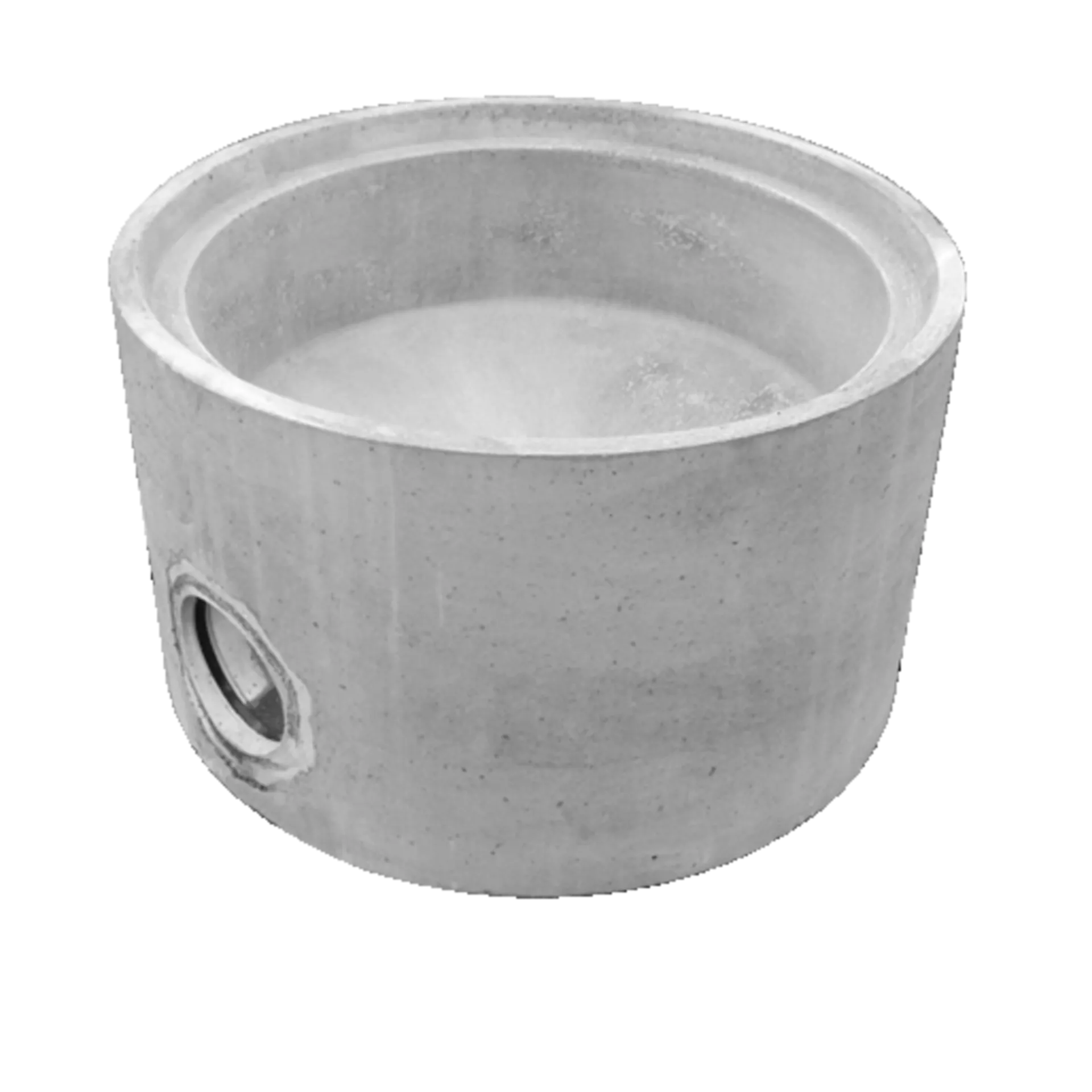

Écoulements rond

Produit : A5102
pour tuyaux en PVC, PEHD ou PP, manchon inclus
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Norme LE
Groupe
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Diamètre nominal DN1
Classe de résistance FK
Hauteur H (mm)
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm)
Longueur l1
Largeur intérieure LW
Diamètre nominal NW
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD
Diamètre extérieur manchon ODm
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1
Épaisseur de la paroi W
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production
Numéro d'article 106751
Avaloir rond, D60 cm, H50 cm, NW 150,
inclus couvercle en fonte perforé, A15
Disponibilité
Numéro d'article 106751
Prix
Par pce
Norme LE
Groupe AI
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK A 15
Consommation de béton BV
Diamètre intérieur D 600
Diamètre intérieur d1
Diamètre nominal DN
Diamètre nominal DN1
Classe de résistance FK
Hauteur H (mm) 500
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm)
Longueur l1
Largeur intérieure LW
Diamètre nominal NW 150
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD 730
Diamètre extérieur manchon ODm
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1 60
Épaisseur de la paroi W 65
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production 23
Numéro d'article 134837
Avaloir rond, D60 cm, H50 cm, NW 150,
inclus couvercle en fonte perforé, B125
Disponibilité
Numéro d'article 134837
Prix
Par pce
Norme LE
Groupe AI
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK B 125
Consommation de béton BV
Diamètre intérieur D 600
Diamètre intérieur d1
Diamètre nominal DN
Diamètre nominal DN1
Classe de résistance FK
Hauteur H (mm) 500
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm)
Longueur l1
Largeur intérieure LW
Diamètre nominal NW 150
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD 730
Diamètre extérieur manchon ODm
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1 60
Épaisseur de la paroi W 65
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production 23
Numéro d'article 107919
Avaloir rond, D60 cm, H50 cm, NW 150,
sans couvercle
Disponibilité
Numéro d'article 107919
Prix
Par pce
Norme LE
Groupe AI
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK
Consommation de béton BV
Diamètre intérieur D 600
Diamètre intérieur d1
Diamètre nominal DN
Diamètre nominal DN1
Classe de résistance FK
Hauteur H (mm) 500
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm)
Longueur l1
Largeur intérieure LW
Diamètre nominal NW 150
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD 730
Diamètre extérieur manchon ODm
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1 60
Épaisseur de la paroi W 65
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production 23
Numéro d'article 108294
Avaloir rond type Zürich, D70 cm, H50 cm,
NW 150, sans couvercle, B125
Disponibilité
Numéro d'article 108294
Prix
Par pce
Norme LE
Groupe AI
Angle alpha
Ancrage
Largeur B (mm)
Largeur b1 (mm)
Angle bêta
Classe de charge BK B 125
Consommation de béton BV
Diamètre intérieur D 700
Diamètre intérieur d1
Diamètre nominal DN
Diamètre nominal DN1
Classe de résistance FK
Hauteur H (mm) 500
Hauteur h1
Dimension nominale Hauteur à section transversale HN
Pente de la semelle J
Hauteur h3 (mm)
Longueur L (mm)
Longueur l1
Largeur intérieure LW
Diamètre nominal NW 150
Diamètre nominal NW1
LN (mm)
Diamètre nominal NW2
Diamètre extérieur OD 840
Diamètre extérieur manchon ODm
Rayon R
Échelons
NT (mm)
Épaisseur du fond T
Épaisseur du fond t1 100
Épaisseur de la paroi W 70
Dimension nominale largeur pour section carrée et ovale WN
Surface
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production 71
Remarque
  • Ecoulement D 60 cm, y compris le joint intégré DN 150.
  • Les écoulements sont également montés en amont des décanteurs friwa® -sep.
