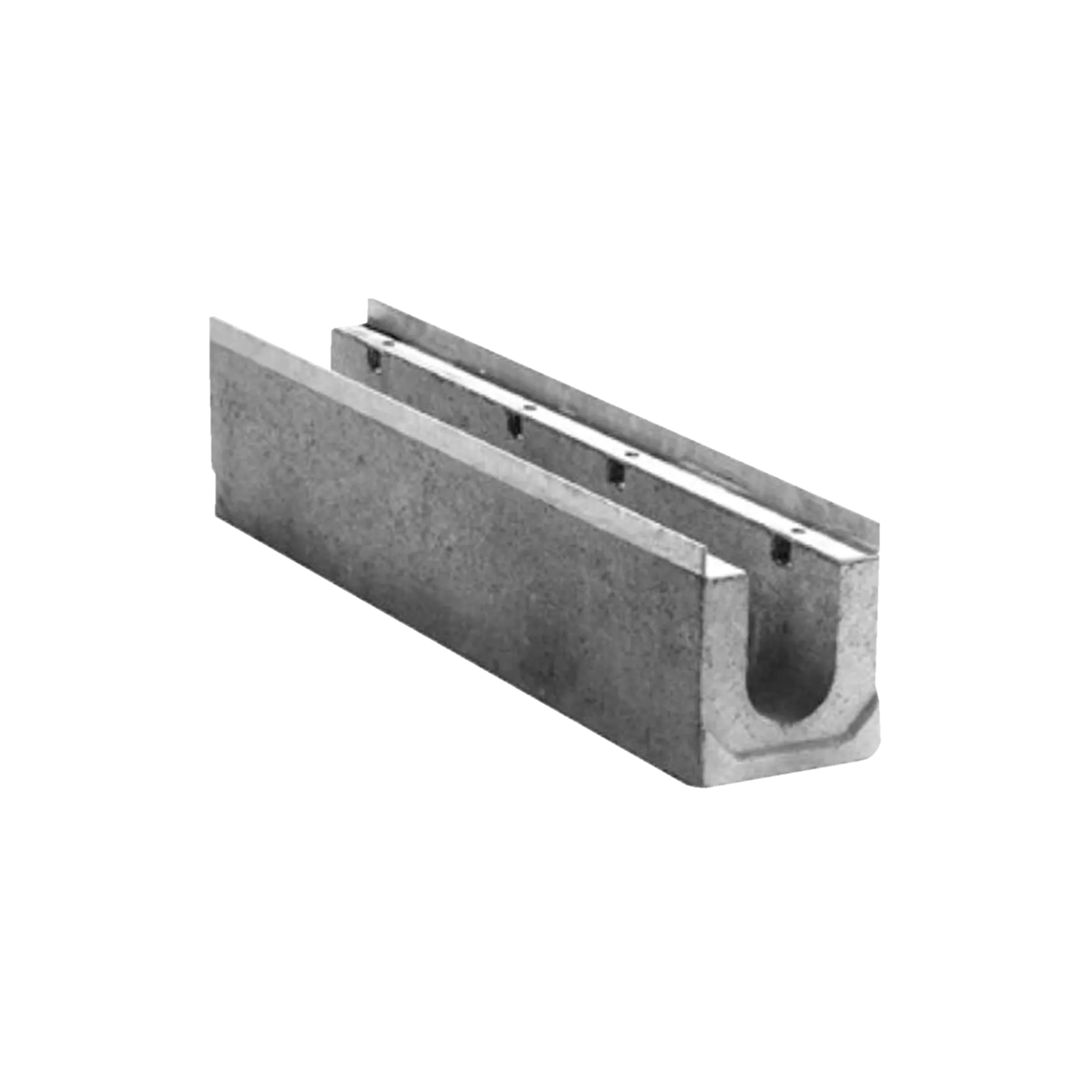

Cunette BIRCOsir® DN 100

Produit : F0421
Le caniveau fiable pour un drainage précis de vastes surfaces. Extrêmement solide et polyvalent.

BIRCOsir® permet de réaliser les concepts de drainage les plus divers. Un vaste éventail de grilles pour des possibilités d’utilisation quasi illimitées.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Norme LE
Groupe
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production
Numéro d'article 117184
Cunette BIRCOsir basse 1000/80/80
DN 100, type 21 sans pente
Disponibilité
Numéro d'article 117184
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK E 600
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 80
Hauteur h1 20
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 30
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 21
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 136298
Cunette BIRCOsir basse 1000/100/100
DN 100, type 22 sans pente
Disponibilité
Numéro d'article 136298
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK E 600
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 100
Hauteur h1 40
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 30
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 22
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 105599
Cunette BIRCOsir basse 1000/205/150
DN 100, type 24 sans pente
Disponibilité
Numéro d'article 105599
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK E 600
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 150
Hauteur h1 80
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 40
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 24
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 120540
Cunette BIRCOsir basse 1000/200/200
DN 100, type 25 sans pente
Disponibilité
Numéro d'article 120540
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK E 600
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 200
Hauteur h1 130
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 40
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 25
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 135296
Cunette BIRCOsir basse 1000/80/80
DN 100 type 21.1 sans pente avec décharge
Disponibilité
Numéro d'article 135296
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK E 600
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 80
Hauteur h1 20
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 30
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 21.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 120279
Cunette BIRCOsir basse 1000/100/100
DN 100 type 22.1 sans pente avec décharge
Disponibilité
Numéro d'article 120279
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK E 600
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 100
Hauteur h1 40
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 30
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 22.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 117617
Cunette BIRCOsir basse 1000/150/150
DN 100 type 24.1 sans pente avec décharge
Disponibilité
Numéro d'article 117617
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK E 600
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 150
Hauteur h1 80
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 40
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 24.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 114152
Cunette BIRCOsir basse 1000/200/200
DN 100 type 25.1 sans pente avec décharge
Disponibilité
Numéro d'article 114152
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK E 600
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 200
Hauteur h1 130
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 40
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 25.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 108694
Cunette BIRCOsir 1000/180/190
DN 100, type 1, avec pente
Disponibilité
Numéro d'article 108694
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 180
Hauteur h1 190
Hauteur h2 100
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 110
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 103058
Cunette BIRCOsir 1000/190/200
DN 100, type 2, avec pente
Disponibilité
Numéro d'article 103058
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 190
Hauteur h1 200
Hauteur h2 110
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 120
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 2
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 121517
Cunette BIRCOsir 1000/200/210
DN 100, type 3, avec pente
Disponibilité
Numéro d'article 121517
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 200
Hauteur h1 210
Hauteur h2 120
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 130
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 3
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 104472
Cunette BIRCOsir 1000/210/220
DN 100, type 4, avec pente
Disponibilité
Numéro d'article 104472
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 210
Hauteur h1 220
Hauteur h2 130
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 140
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 4
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 106400
Cunette BIRCOsir 1000/220/230
DN 100, type 5, avec pente
Disponibilité
Numéro d'article 106400
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 220
Hauteur h1 230
Hauteur h2 140
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 150
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 5
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 123980
Cunette BIRCOsir 1000/230/240
DN 100, type 6, avec pente
Disponibilité
Numéro d'article 123980
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 230
Hauteur h1 240
Hauteur h2 150
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 160
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 6
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 138539
Cunette BIRCOsir 1000/240/250
DN 100, type 7, avec pente
Disponibilité
Numéro d'article 138539
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 240
Hauteur h1 250
Hauteur h2 160
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 170
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 7
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 102637
Cunette BIRCOsir 1000/250/260
DN 100, type 8, avec pente
Disponibilité
Numéro d'article 102637
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 250
Hauteur h1 260
Hauteur h2 170
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 180
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 8
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 138416
Cunette BIRCOsir 1000/260/270
DN 100, type 9, avec pente
Disponibilité
Numéro d'article 138416
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 260
Hauteur h1 270
Hauteur h2 180
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 190
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 9
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 115176
Cunette BIRCOsir 1000/270/280
DN 100, type 10, avec pente
Disponibilité
Numéro d'article 115176
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 270
Hauteur h1 280
Hauteur h2 190
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 200
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 10
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 114647
Cunette BIRCOsir 1000/280/290
DN 100, type 11, avec pente
Disponibilité
Numéro d'article 114647
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 280
Hauteur h1 290
Hauteur h2 200
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 210
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 11
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 108287
Cunette BIRCOsir 1000/290/300
DN 100, type 12, avec pente
Disponibilité
Numéro d'article 108287
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 290
Hauteur h1 300
Hauteur h2 210
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 220
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 12
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 128722
Cunette BIRCOsir 1000/300/310
DN 100, type 13, avec pente
Disponibilité
Numéro d'article 128722
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 300
Hauteur h1 310
Hauteur h2 220
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 230
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 13
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 129831
Cunette BIRCOsir 1000/310/320
DN 100, type 14, avec pente
Disponibilité
Numéro d'article 129831
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 310
Hauteur h1 320
Hauteur h2 230
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 240
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 14
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 127052
Cunette BIRCOsir 1000/320/330
DN 100, type 15, avec pente
Disponibilité
Numéro d'article 127052
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 320
Hauteur h1 330
Hauteur h2 240
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 250
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 15
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 134732
Cunette BIRCOsir 1000/230/240
DN 100, type 6.1 avec décharge
Disponibilité
Numéro d'article 134732
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 230
Hauteur h1 240
Hauteur h2 150
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 160
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 6.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 116987
Cunette BIRCOsir 1000/280/290
DN 100, type 11.1 avec décharge
Disponibilité
Numéro d'article 116987
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 280
Hauteur h1 290
Hauteur h2 200
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 210
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 11.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 104998
Cunette BIRCOsir 1000/320/330
DN 100, type 15.1 avec décharge
Disponibilité
Numéro d'article 104998
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 320
Hauteur h1 330
Hauteur h2 240
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm) 250
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 15.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 194755
Cunette BIRCOsir 500/180/180
DN 100, type 0 sans pente
Disponibilité
Numéro d'article 194755
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 180
Hauteur h1 100
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 500
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 0
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 139033
Cunette BIRCOsir 1000/180/180
DN 100, type 0 sans pente
Disponibilité
Numéro d'article 139033
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 180
Hauteur h1 100
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 0
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 128491
Cunette BIRCOsir 1000/230/230
DN 100, type 50 sans pente
Disponibilité
Numéro d'article 128491
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 230
Hauteur h1 150
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 50
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 114469
Cunette BIRCOsir 1000/280/280
DN 100, type 100 sans pente
Disponibilité
Numéro d'article 114469
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 280
Hauteur h1 200
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 100
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 103119
Cunette BIRCOsir 1000/330/330
DN 100, type 150 sans pente
Disponibilité
Numéro d'article 103119
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 330
Hauteur h1 250
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 150
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 118583
Cunette BIRCOsir 1000/180/180
DN 100, type 0.1 sans pente avec décharge
Disponibilité
Numéro d'article 118583
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 180
Hauteur h1 100
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 0.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 131508
Cunette BIRCOsir 1000/230/230
DN 100 type 50.1 sans pente avec décharge
Disponibilité
Numéro d'article 131508
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 230
Hauteur h1 150
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 50.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 131211
Cunette BIRCOsir 1000/280/280, DN 100
type 100.1 sans pente avec décharge
Disponibilité
Numéro d'article 131211
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 280
Hauteur h1 200
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 100.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Numéro d'article 133360
Cunette BIRCOsir 1000/330/330, DN 100
type 150.1 sans pente avec décharge
Disponibilité
Numéro d'article 133360
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 205
Largeur b1 (mm)
Classe de charge BK F 900
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 330
Hauteur h1 250
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 50
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 150.1
Gamme de produits BIRCOsir<sup>®</sup>
Usine de production 99
Domaine d'application
  • Classe de charge D 400 - F 900 Pour les chaussées, parcs ouverts aux véhicules routiers de tous genre, dépôts de voiries, zones industrielles, chariots élévateurs admis.
  • Exception : non adapté à la pose perpendiculaire à la chaussée sur les autoroutes et les voies rapides.
Remarque
  • Art. 136298, 120540, 120279, 114152, 114647, 108287, 128722, 129831, 127052, 116987 et 104998 fin de série. Disponible jusqu'à épuisement des stocks.
Instructions de pose et d'installation
  • Il est possible de réaliser des tronçons de cunettes plus longs en intercalant des cunettes sans pente entre les cunettes avec pente.
Downloads
Prospect BIRCO Cunette »
