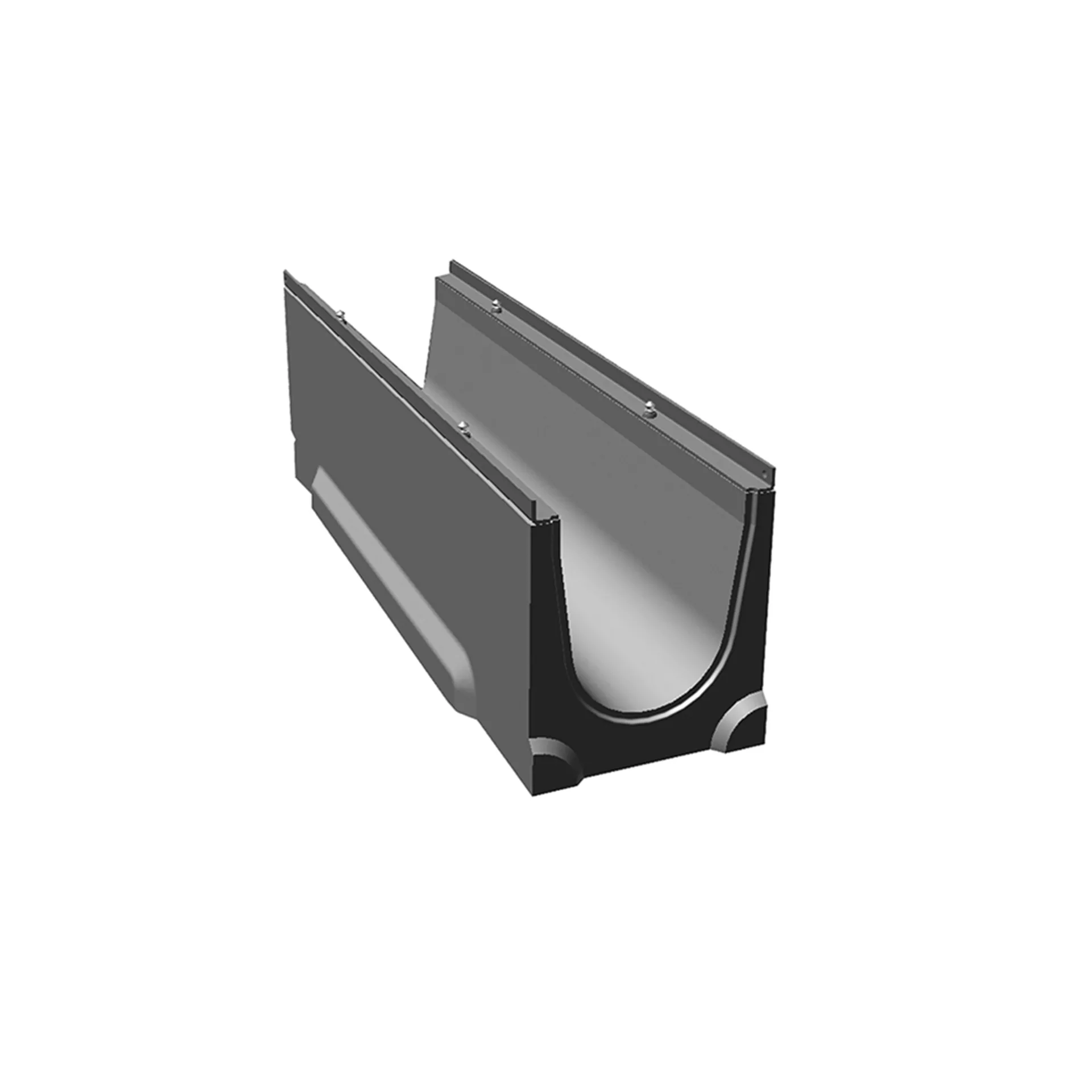

Cunette BIRCOlight® DN 200 triloc

Produit : F0418
grille-passerelle en fonte, 2 fixations rapides triloc
Le système BIRCOlight®, un caniveau en béton léger et solide pour des exigences hydrauliques élevées. Le principe de fermeture BIRCOtriloc® permet à la grille d’être bloquée rapidement, facilement et sans risque de déplacement. Sur mesure et durable, s’ouvre et se ferme aussi souvent que nécessaire. Pas de risque de déplacement, fermeture rapide et vissage facultatif dans une même solution. Bref, BIRCOlight® triloc®.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Norme LE
Groupe
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production
Numéro d'article 138174
BIRCOlight caniveau DN200 triloc D400
1000-310,sans pente, type0-4triloc
Disponibilité
Numéro d'article 138174
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 294
Largeur b1 (mm)
Classe de charge BK D 400
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 310
Hauteur h1 229
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 60
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 0
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Numéro d'article 136979
BIRCOlight caniveau DN200 triloc D400
1000-330,sans pente, type50-4triloc
Disponibilité
Numéro d'article 136979
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 294
Largeur b1 (mm)
Classe de charge BK D 400
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 335
Hauteur h1 254
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 60
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 50
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Numéro d'article 103581
BIRCOlight caniveau DN200 triloc D400
1000-360,sans pente, type100-4triloc
Disponibilité
Numéro d'article 103581
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 294
Largeur b1 (mm)
Classe de charge BK D 400
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 360
Hauteur h1 279
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 60
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 100
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Numéro d'article 108656
Paroi frontale galvanisé, light-triloc
DN 200 type20 p. caniveau type1-4,0-50
Disponibilité
Numéro d'article 108656
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 20
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Numéro d'article 136665
Paroi frontale galvanisé, light-triloc
DN 200 type22 p. caniveau type9-10,100
Disponibilité
Numéro d'article 136665
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 22
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Numéro d'article 115649
PR FR galv. avec sortie, light-triloc
DN 200 type24 p. caniveau type1-4,0
Disponibilité
Numéro d'article 115649
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 24
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Numéro d'article 131387
PR FR galv. avec sortie, light-triloc
DN 200 type25 p. caniveau type5-8,50
Disponibilité
Numéro d'article 131387
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 25
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Numéro d'article 114318
PR FR galv. avec sortie, light-triloc
DN 200 type26 p. caniveau type9-10,100
Disponibilité
Numéro d'article 114318
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 26
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Numéro d'article 114231
Aval. ligne B-light triloc 500/304/730
DN 200, avec bouclage triloc
Disponibilité
Numéro d'article 114231
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 262
Largeur b1 (mm)
Classe de charge BK D 400
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 720
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 510
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 1
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Numéro d'article 122476

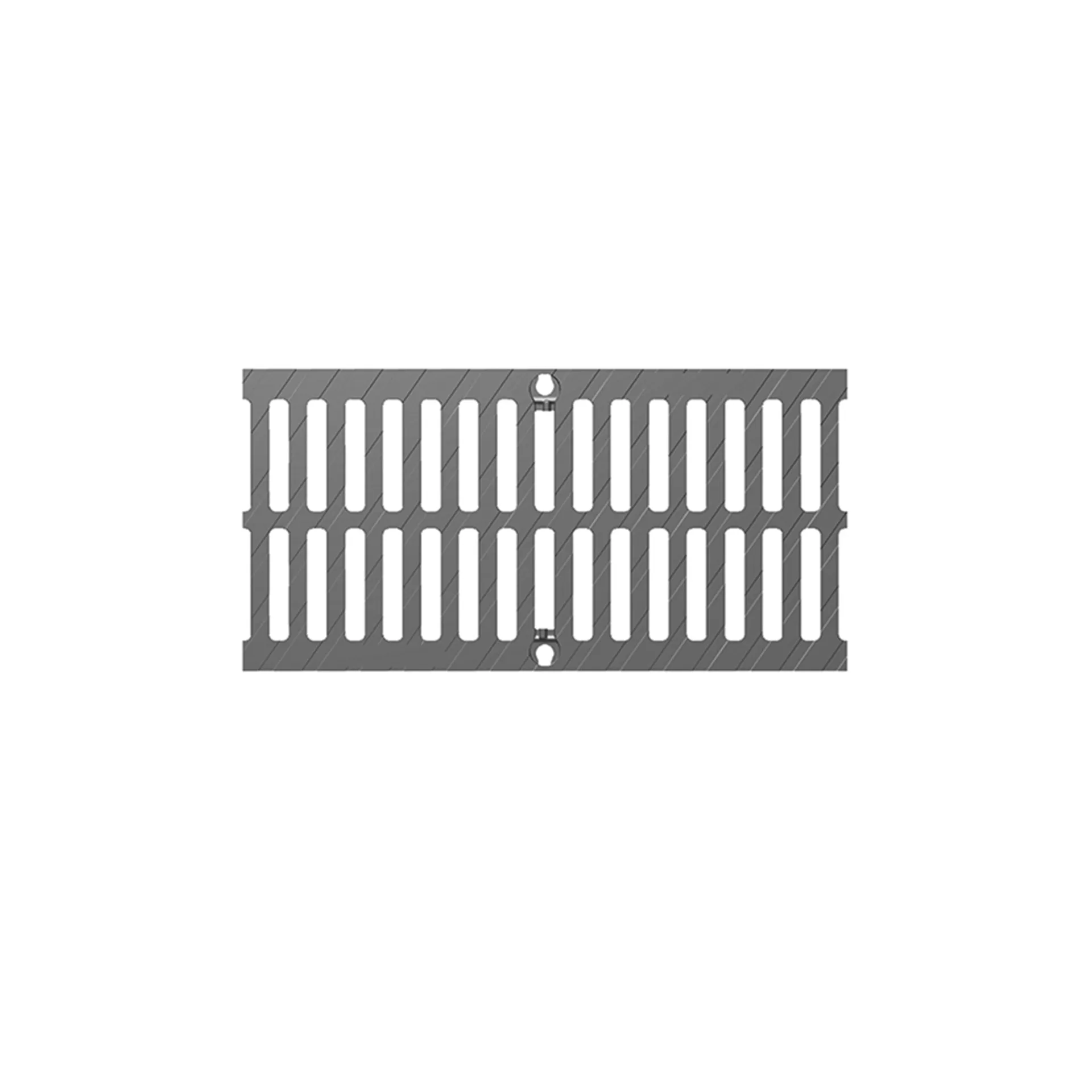

B-light trilock, grille de fonte 500/250/20
C250, avec bouclage triloc
Disponibilité
Numéro d'article 122476
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 250
Largeur b1 (mm)
Classe de charge BK C 250
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 20
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 500
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW 93/18
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Numéro d'article 124880
B-light trilock, grille de fonte 500/250/20
D400, avec bouclage triloc
Disponibilité
Numéro d'article 124880
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 250
Largeur b1 (mm)
Classe de charge BK D 400
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 20
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 500
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW 93/18
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits BIRCOlight<sup>®</sup>
Usine de production 99
Domaine d'application
  • Classe de charge A 15 - D 400
  • Pour les zones de stationnement où circulent occasionnellement des camions, accès privés, trottoirs ou places analogues.
Etendue de la livraison
  • Avec panier décanteur en PP, 2 manchettes pour raccord de tuyau DN 200 et un manchon de raccordement.
Instructions de pose et d'installation
  • Il est possible de réaliser des tronçons de cunettes plus longs en intercalant des cunettes sans pente entre les cunettes avec pente.
