BIRCOplus Rinnen NW 100 Liniensinkkästen
BIRCOplus Rinnen NW 100 Liniensinkkästen
  • BIRCOplus Rinnen NW 100 Liniensinkkästen
  • BIRCOplus Rinnen NW 100 Liniensinkkästen
2 Images

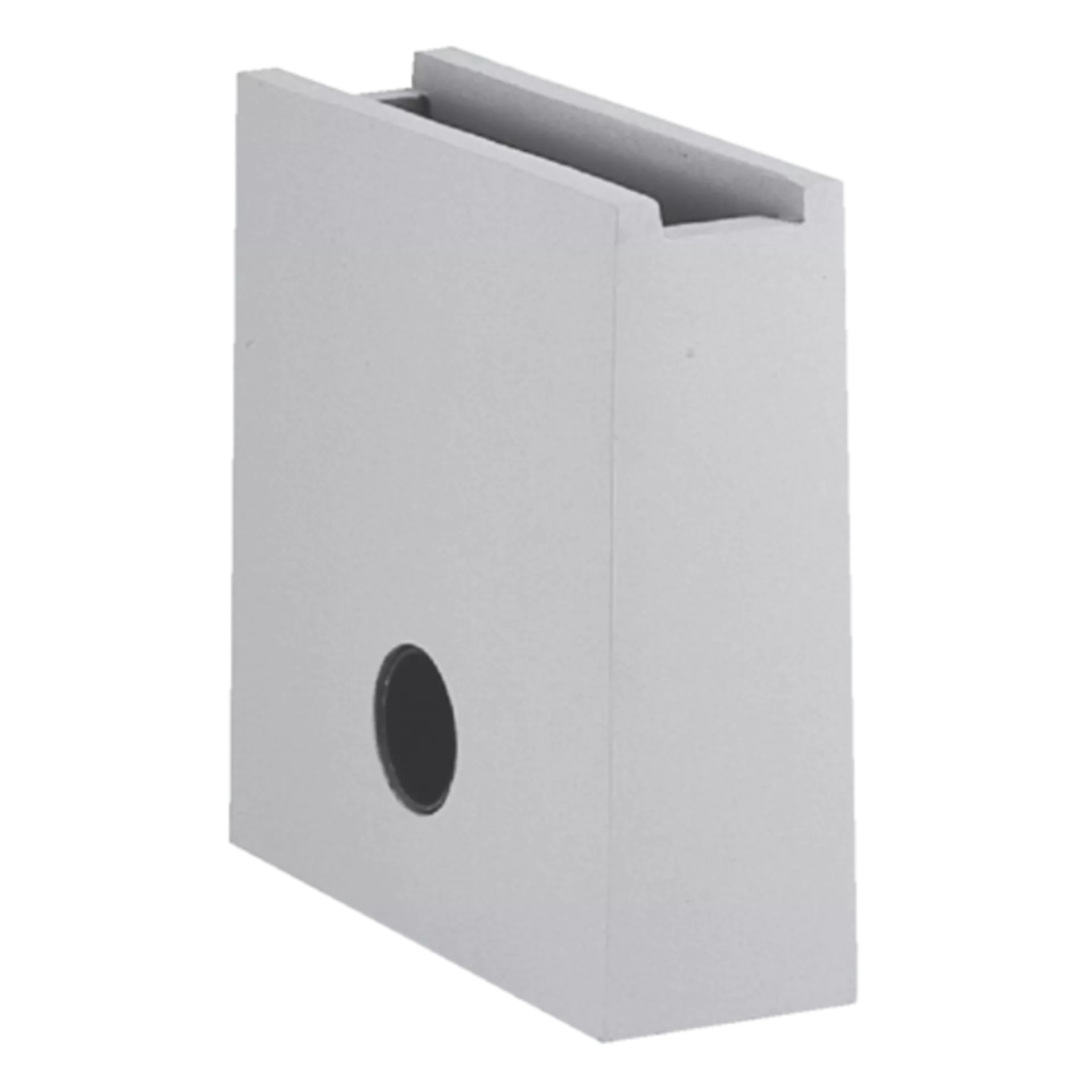

Avaloir dans l'alignement BIRCOplus DN 100

Produit : F0403
en 1 partie, avec décharge DN 110
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Norme LE
Groupe
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production
Numéro d'article 137161
Aval.d.l'align. BIRCOplus 500/160/490
DN 100 type 1 cl.A/B en 1 partie
Disponibilité
Numéro d'article 137161
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 160
Largeur b1 (mm)
Classe de charge BK B 125
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 490
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 500
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 1
Gamme de produits BIRCOplus
Usine de production 99
Domaine d'application
  • Pour raccordement à l'extrémité d'un tronçon de caniveaux.
Remarque
  • La classe de charge du cadre d'appoint correspond à celle de la grille choisie.
  • Capacité d'écoulement : type 1 : 5 l/sec
Etendue de la livraison
  • Avec panier décanteur en PP et siphon, 1 manchette pour raccord de tuyau DN 110.
