Système de soutènement de talus LOCK+LOAD

Produit : M6001

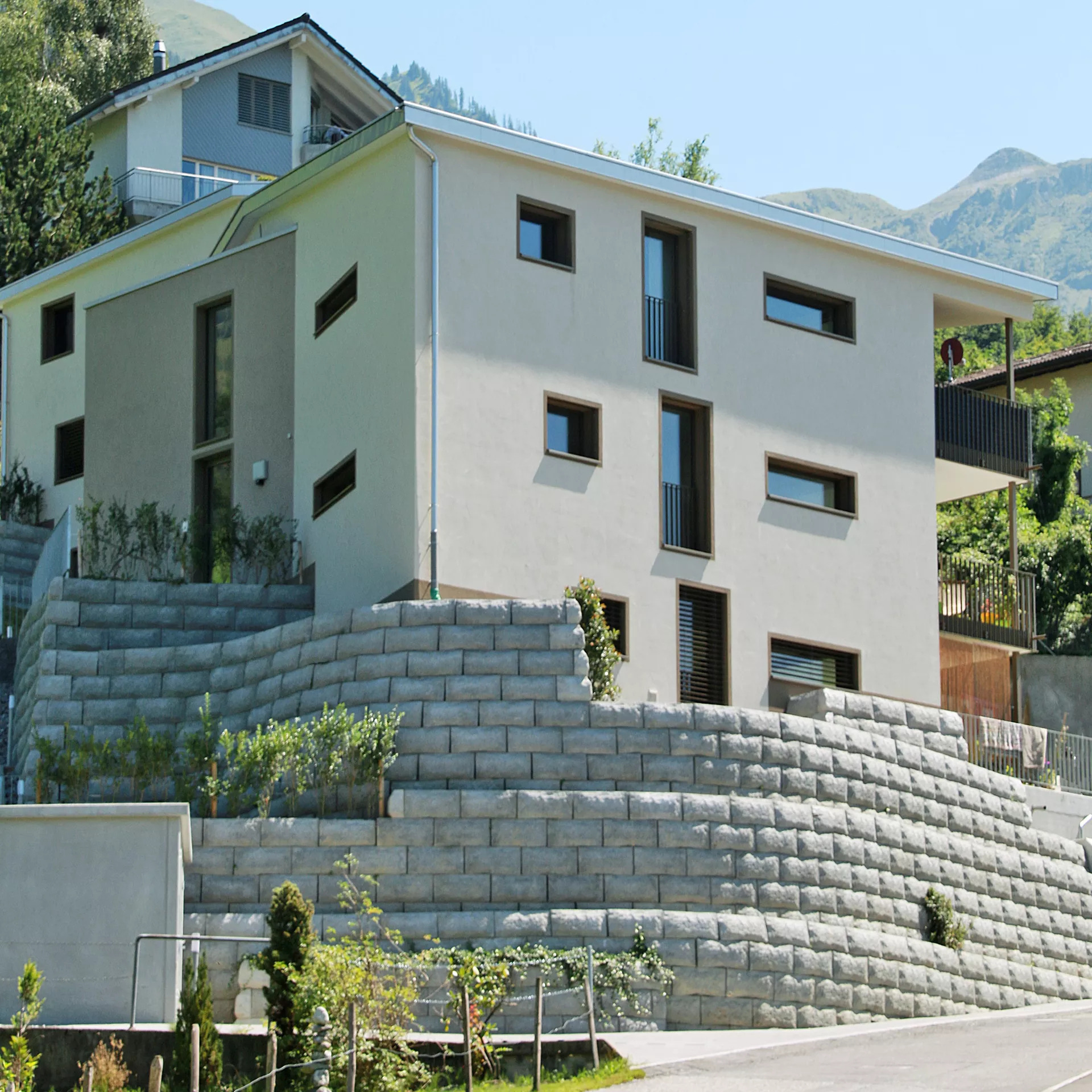

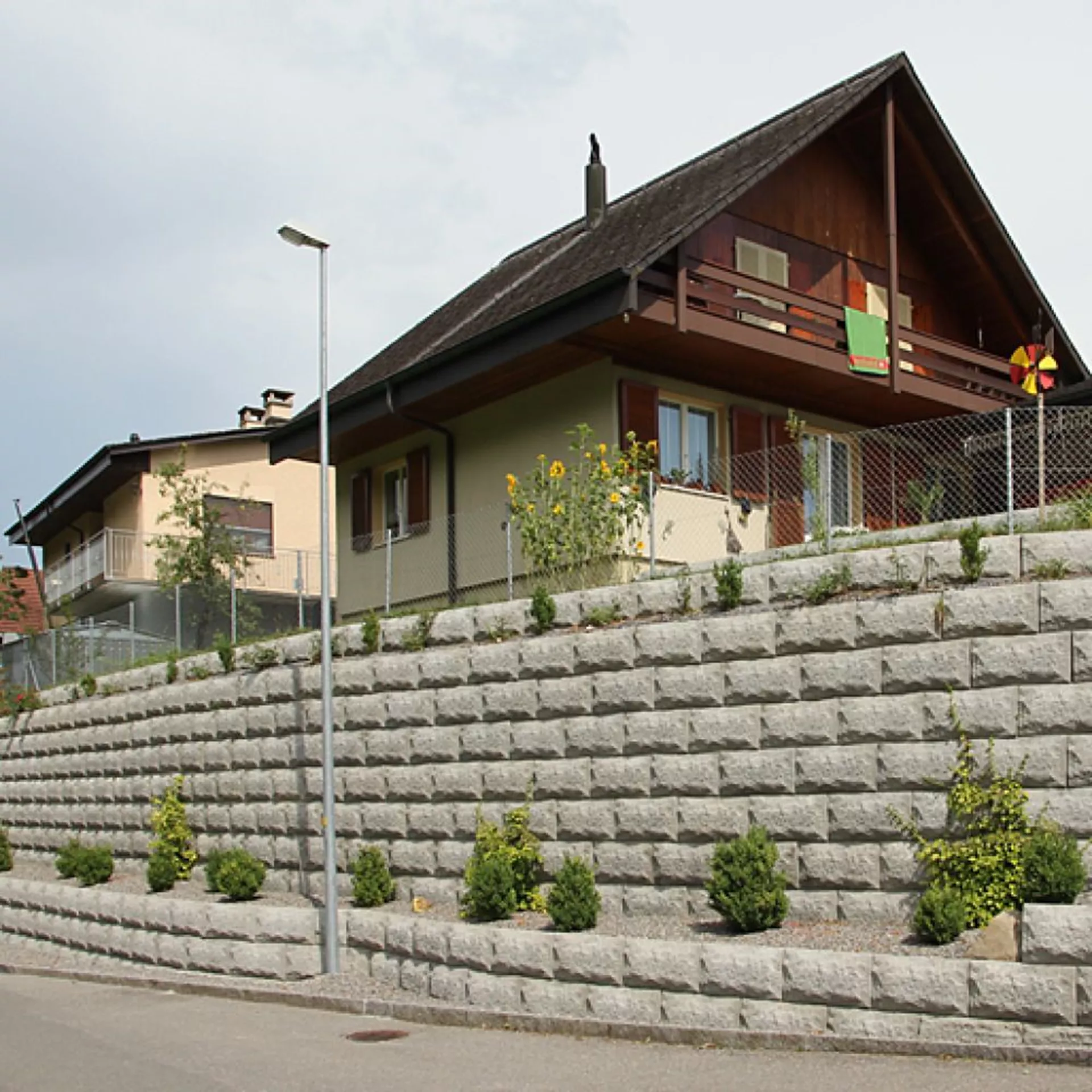

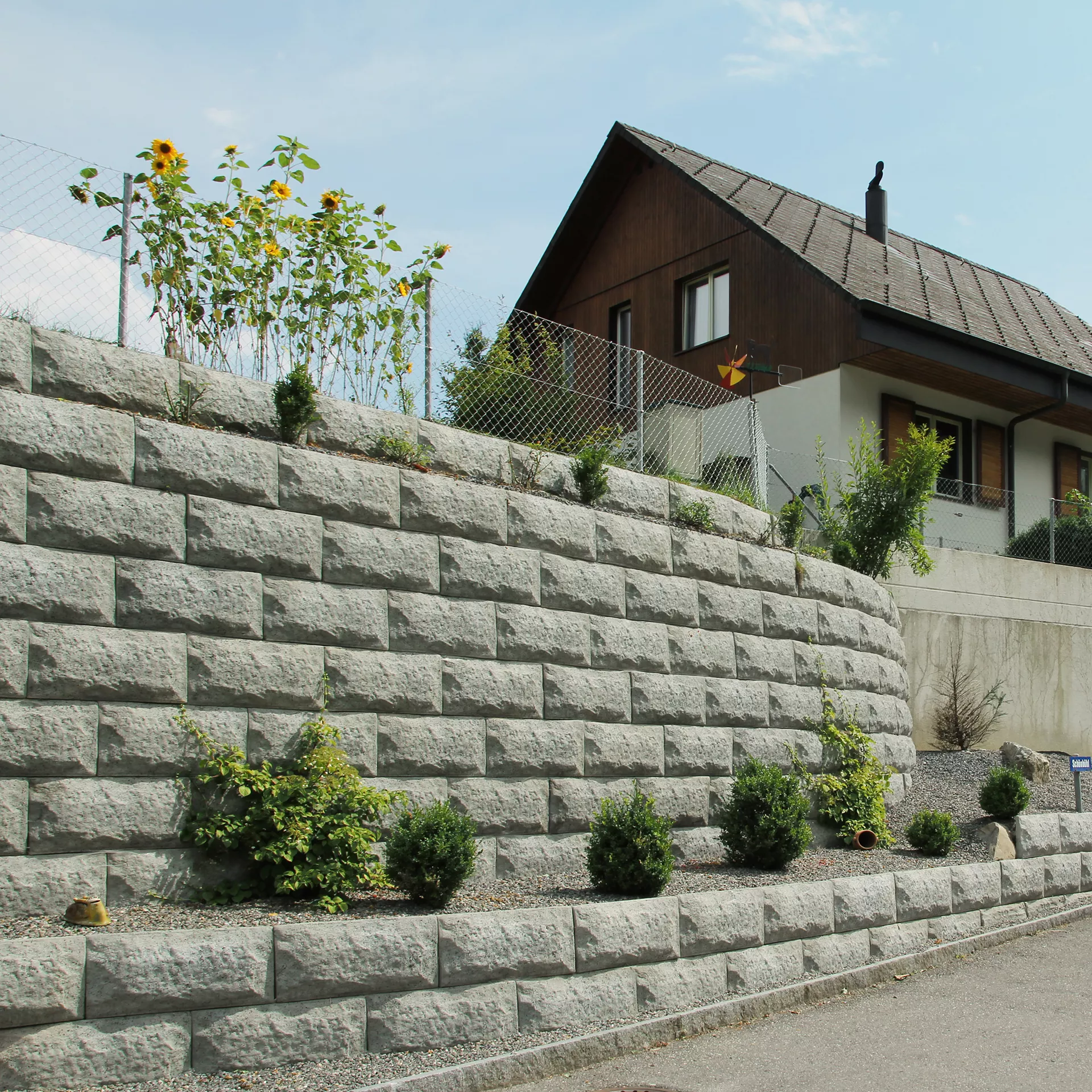

Le système de soutènement des talus LOCK+LOAD est une combinaison d’éléments préfabriqués en béton à haute résistance et de géogrilles stabilisatrices. Avec le système dit de «terre armée», la stabilisation des pentes peut être réalisée de petites à très grandes hauteurs de construction. Le rapport qualité-prix de LOCK+LOAD en fait une véritable alternative aux murs lourds.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Norme LE
Groupe
Angle alpha
Consommation de béton BV
Diamètre intérieur D (cm)
Longueur L (cm)
Longueur l1 (cm)
Largeur B (cm)
Hauteur h1 (cm)
Hauteur H (cm)
Hauteur h3 (cm)
Longueur variable
Rayon R (cm)
Épaisseur de fond t1 (cm)
Épaisseur de fond t2 (cm)
Épaisseur de la paroi W
Épaisseur de paroi w1 (cm)
Surface
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production

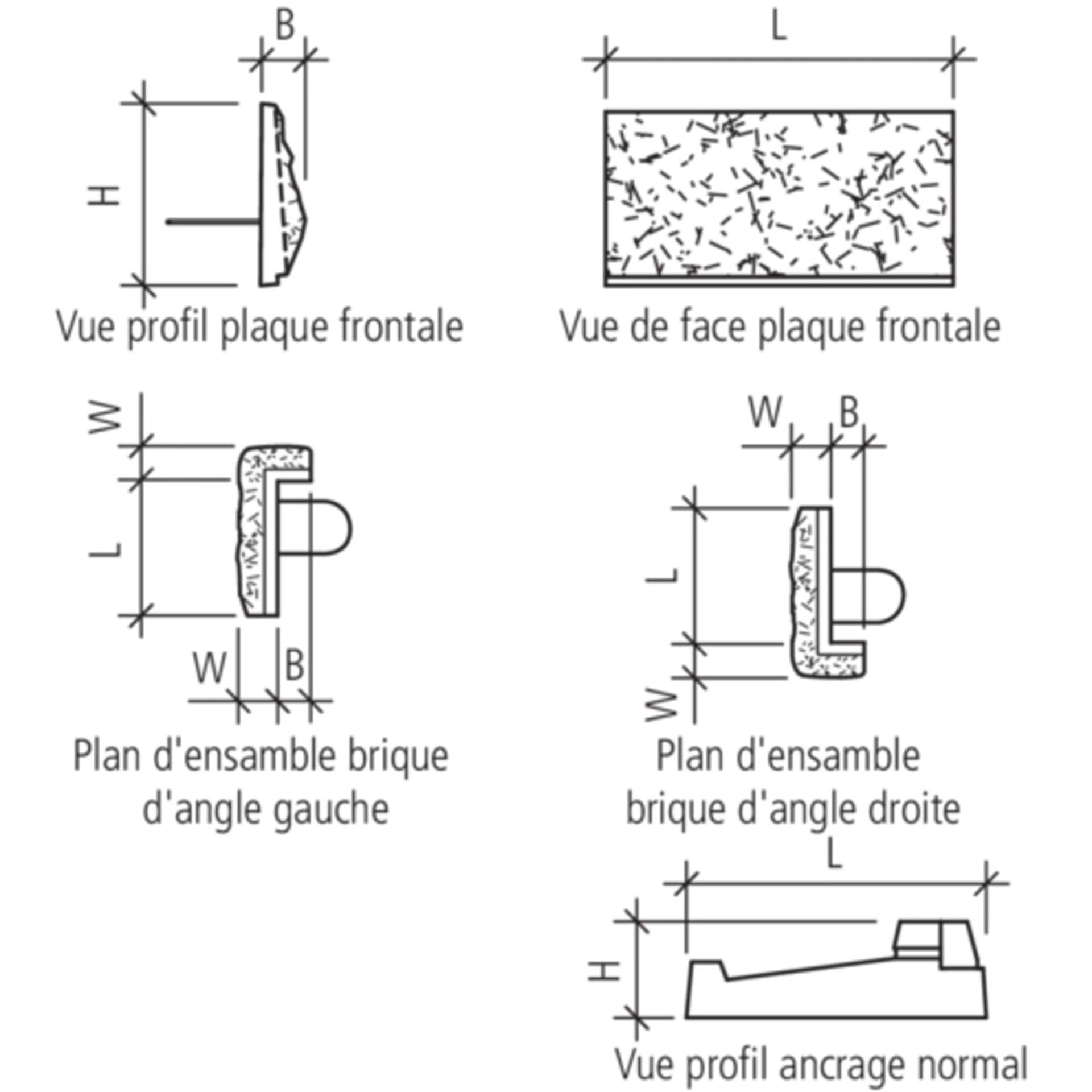

Numéro d'article 122444

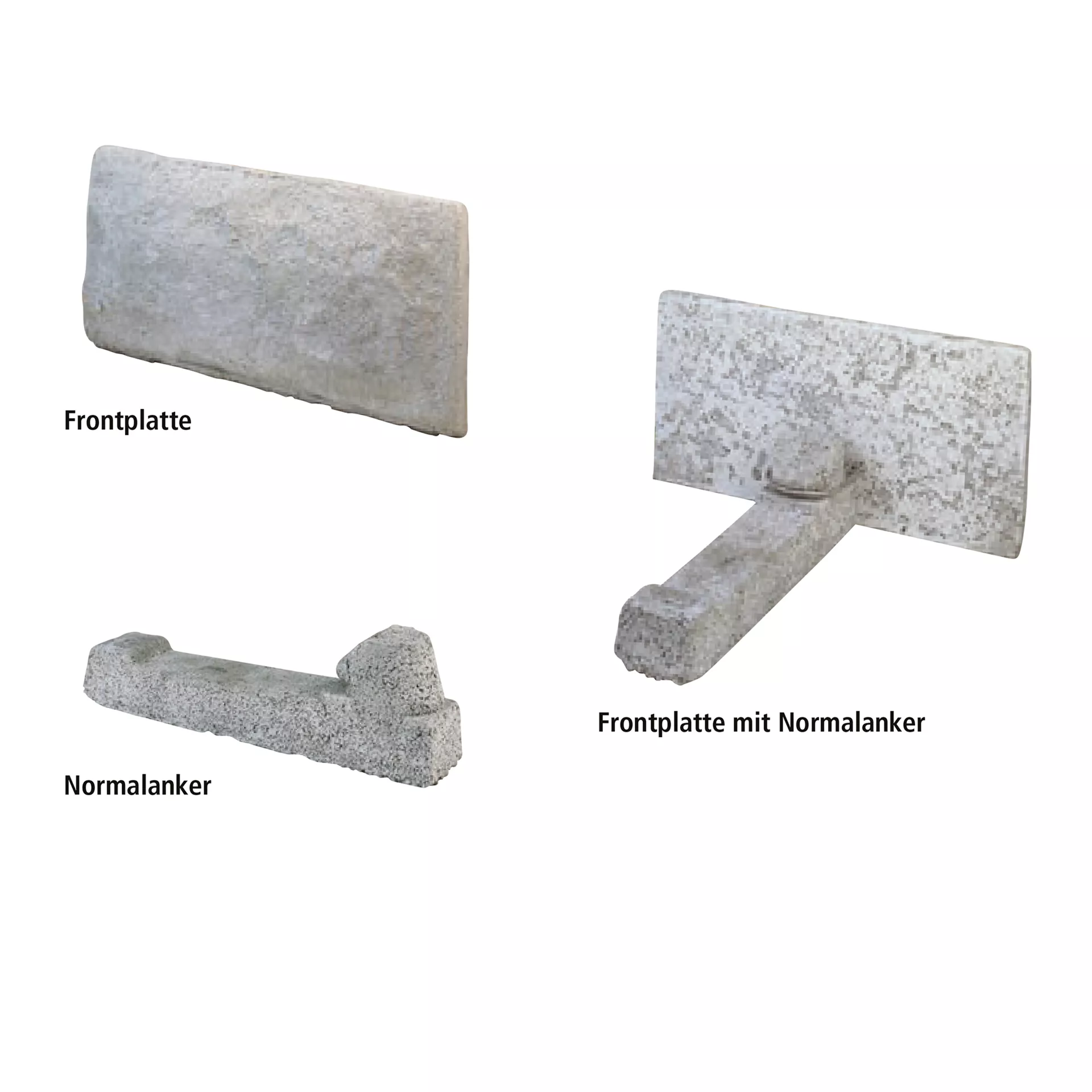

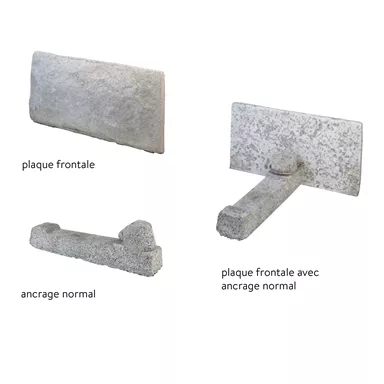

Plaque frontale LOCK+LOAD 40/9,5/40 cm
fibré, structuré, gris
Disponibilité
Numéro d'article 122444
Prix
Par pce
Norme LE
Groupe MK
Angle alpha
Consommation de béton BV
Diamètre intérieur D (cm)
Longueur L (cm) 40
Longueur l1 (cm)
Largeur B (cm) 9.5
Hauteur h1 (cm)
Hauteur H (cm) 40
Hauteur h3 (cm)
Longueur variable
Rayon R (cm)
Épaisseur de fond t1 (cm)
Épaisseur de fond t2 (cm)
Épaisseur de la paroi W
Épaisseur de paroi w1 (cm)
Surface
Arêtes
Cames
Armature renforcé de fibres
Couleur gris
Type
Gamme de produits LOCK+LOAD
Usine de production 22
Numéro d'article 114969
Plaque frontale LOCK+LOAD 80/9,5/40 cm
fibré, structuré, gris
Disponibilité
Numéro d'article 114969
Prix
Par pce
Norme LE
Groupe MK
Angle alpha
Consommation de béton BV
Diamètre intérieur D (cm)
Longueur L (cm) 80
Longueur l1 (cm)
Largeur B (cm) 9.5
Hauteur h1 (cm)
Hauteur H (cm) 40
Hauteur h3 (cm)
Longueur variable
Rayon R (cm)
Épaisseur de fond t1 (cm)
Épaisseur de fond t2 (cm)
Épaisseur de la paroi W
Épaisseur de paroi w1 (cm)
Surface
Arêtes
Cames
Armature renforcé de fibres
Couleur gris
Type
Gamme de produits LOCK+LOAD
Usine de production 22
Numéro d'article 134898

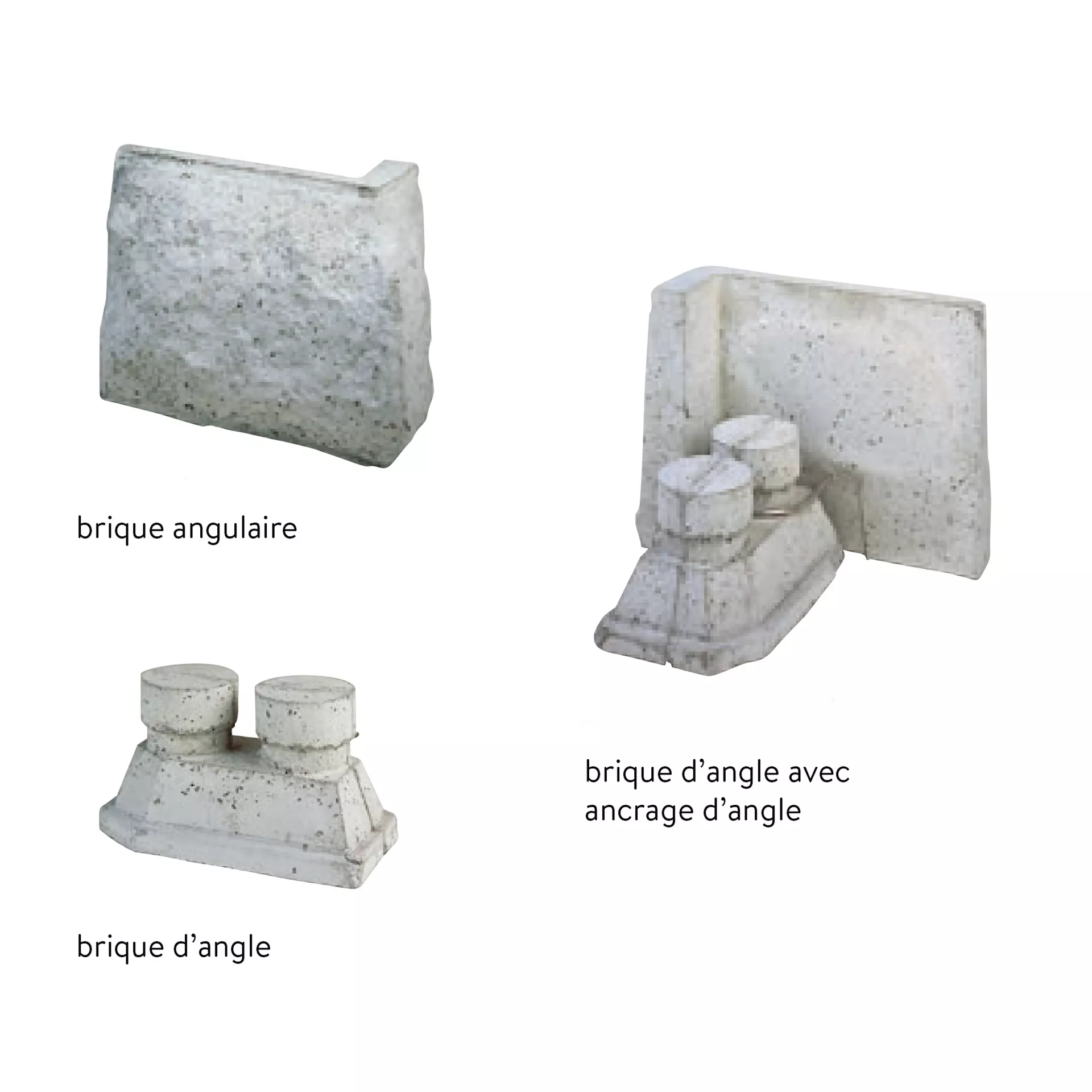

Elément angle LOCK+LOAD 41/10.5/40 cm
gauche, fibré, structuré, gris
Disponibilité
Numéro d'article 134898
Prix
Par pce
Norme LE
Groupe MK
Angle alpha
Consommation de béton BV
Diamètre intérieur D (cm)
Longueur L (cm) 41
Longueur l1 (cm)
Largeur B (cm) 10.5
Hauteur h1 (cm)
Hauteur H (cm) 40
Hauteur h3 (cm)
Longueur variable
Rayon R (cm)
Épaisseur de fond t1 (cm)
Épaisseur de fond t2 (cm)
Épaisseur de la paroi W 115
Épaisseur de paroi w1 (cm)
Surface
Arêtes
Cames
Armature renforcé de fibres
Couleur gris
Type
Gamme de produits LOCK+LOAD
Usine de production 22
Numéro d'article 126198
Elément angle LOCK+LOAD 41/10.5/40 cm
droite, fibré, structuré, gris
Disponibilité
Numéro d'article 126198
Prix
Par pce
Norme LE
Groupe MK
Angle alpha
Consommation de béton BV
Diamètre intérieur D (cm)
Longueur L (cm) 41
Longueur l1 (cm)
Largeur B (cm) 10.5
Hauteur h1 (cm)
Hauteur H (cm) 40
Hauteur h3 (cm)
Longueur variable
Rayon R (cm)
Épaisseur de fond t1 (cm)
Épaisseur de fond t2 (cm)
Épaisseur de la paroi W 115
Épaisseur de paroi w1 (cm)
Surface
Arêtes
Cames
Armature renforcé de fibres
Couleur gris
Type
Gamme de produits LOCK+LOAD
Usine de production 22
Numéro d'article 123808
Ancre normal LOCK+LOAD 65.4/13.5/20 cm
fibré, gris
Disponibilité
Numéro d'article 123808
Prix
Par pce
Norme LE
Groupe MK
Angle alpha
Consommation de béton BV
Diamètre intérieur D (cm)
Longueur L (cm) 65.4
Longueur l1 (cm)
Largeur B (cm) 13.5
Hauteur h1 (cm)
Hauteur H (cm) 20
Hauteur h3 (cm)
Longueur variable
Rayon R (cm)
Épaisseur de fond t1 (cm)
Épaisseur de fond t2 (cm)
Épaisseur de la paroi W
Épaisseur de paroi w1 (cm)
Surface
Arêtes
Cames
Armature armé de fibres et normal
Couleur gris
Type
Gamme de produits LOCK+LOAD
Usine de production 22
Numéro d'article 111599
Ancre d'angle LOCK+LOAD 38/22.5/18.5 cm
fibré et armé, gris
Disponibilité
Numéro d'article 111599
Prix
Par pce
Norme LE
Groupe MK
Angle alpha
Consommation de béton BV
Diamètre intérieur D (cm)
Longueur L (cm) 38
Longueur l1 (cm)
Largeur B (cm) 22.5
Hauteur h1 (cm)
Hauteur H (cm) 18.5
Hauteur h3 (cm)
Longueur variable
Rayon R (cm)
Épaisseur de fond t1 (cm)
Épaisseur de fond t2 (cm)
Épaisseur de la paroi W
Épaisseur de paroi w1 (cm)
Surface
Arêtes
Cames
Armature armé de fibres et normal
Couleur gris
Type
Gamme de produits LOCK+LOAD
Usine de production 22
Remarque
  • Longueurs et quantités de géogrilles nécessaires pour la construction de remblais renforcés sur demande Chevauchement latéral des géogrilles 20 cm.
  • Pour les grands objets, des rouleaux entiers de géogrilles sont disponibles sur demande.
  • Hauteur de construction par rangée LOCK+LOAD 38.5 cm.
Etendue de la livraison
  • 12 pièces de plaque frontale 80/9.5/40 cm et 12 pièces d'ancrage normal par palette (poids 960 kg/palette).
Instructions de pose et d'installation
  • Les géogrilles ne doivent pas être chevauchées dans la ligne de pente de la consolidation de talus (longueur L).
  • Pour la formation des angles, il faut alterner les briques d'angle gauche et droite superposées.
