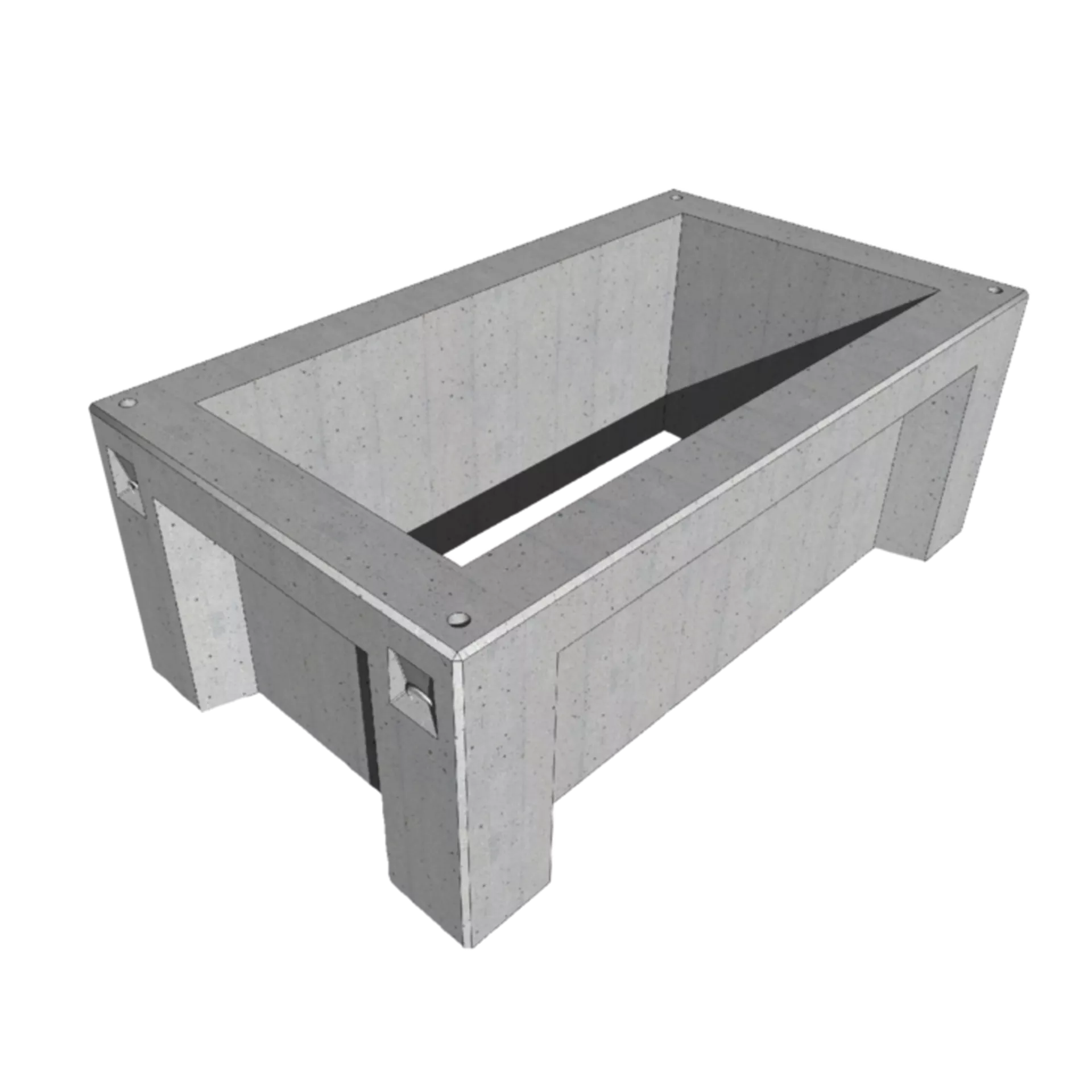

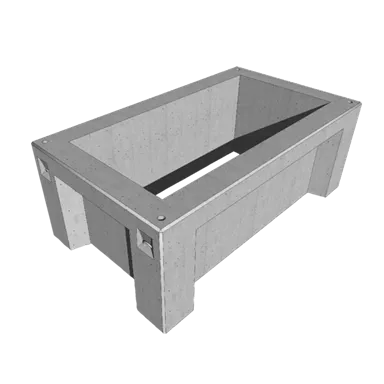

Chambre à câbles FABET

Produit : D1122
Chambre à câbles, sans fond, sans couvercles
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Norme LE
Groupe
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm)
Hauteur h1
Hauteur h2
Longueur L (mm)
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits
Usine de production
Numéro d'article 111200
Chambre à câbles FABET S70-2
L 100 cm B 100 cm H 70 cm W 20 cm
Disponibilité
Numéro d'article 111200
Prix
Par pce
Norme LE
Groupe DK
Largeur B (mm) 1000
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm) 700
Hauteur h1
Hauteur h2
Longueur L (mm) 1000
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W 200
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits FABET
Usine de production 23
Numéro d'article 137317
Chambre à câbles FABET S70-3
L 152 cm B 100 cm H 70 cm W 20 cm
Disponibilité
Numéro d'article 137317
Prix
Par pce
Norme LE
Groupe DK
Largeur B (mm) 1000
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm) 700
Hauteur h1
Hauteur h2
Longueur L (mm) 1520
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W 200
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits FABET
Usine de production 23
Numéro d'article 104340
Chambre à câbles FABET S70-4
L 203 cm B 100 cm H 70 cm W 20 cm
Disponibilité
Numéro d'article 104340
Prix
Par pce
Norme LE
Groupe DK
Largeur B (mm) 1000
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm) 700
Hauteur h1
Hauteur h2
Longueur L (mm) 2030
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W 200
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits FABET
Usine de production 23
Numéro d'article 137538
Chambre à câbles FABET S70-5
L 254 cm B 100 cm H 70 cm W 20 cm
Disponibilité
Numéro d'article 137538
Prix
Par pce
Norme LE
Groupe DK
Largeur B (mm) 1000
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm) 700
Hauteur h1
Hauteur h2
Longueur L (mm) 2540
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W 200
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits FABET
Usine de production 23
Numéro d'article 109440
Chambre à câbles FABET S70-6
L 305 cm B 100 cm H 70 cm W 20 cm
Disponibilité
Numéro d'article 109440
Prix
Par pce
Norme LE
Groupe DK
Largeur B (mm) 1000
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm) 700
Hauteur h1
Hauteur h2
Longueur L (mm) 3050
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W 200
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits FABET
Usine de production 23
Numéro d'article 129013
Chambre à câbles FABET S90-2
L 100 cm B 100 cm H 90 cm W 20 cm
Disponibilité
Numéro d'article 129013
Prix
Par pce
Norme LE
Groupe DK
Largeur B (mm) 1000
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm) 900
Hauteur h1
Hauteur h2
Longueur L (mm) 1000
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W 200
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits FABET
Usine de production 23
Numéro d'article 119826
Chambre à câbles FABET S90-3
L 152 cm B 100 cm H 90 cm W 20 cm
Disponibilité
Numéro d'article 119826
Prix
Par pce
Norme LE
Groupe DK
Largeur B (mm) 1000
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm) 900
Hauteur h1
Hauteur h2
Longueur L (mm) 1520
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W 200
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits FABET
Usine de production 23
Numéro d'article 139036
Chambre à câbles FABET S90-4
L 203 cm B 100 cm H 90 cm W 20 cm
Disponibilité
Numéro d'article 139036
Prix
Par pce
Norme LE
Groupe DK
Largeur B (mm) 1000
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm) 900
Hauteur h1
Hauteur h2
Longueur L (mm) 2030
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W 200
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits FABET
Usine de production 23
Numéro d'article 119983
Chambre à câbles FABET S90-5
L 254 cm B 100 cm H 90 cm W 20 cm
Disponibilité
Numéro d'article 119983
Prix
Par pce
Norme LE
Groupe DK
Largeur B (mm) 1000
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm) 900
Hauteur h1
Hauteur h2
Longueur L (mm) 2540
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W 200
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits FABET
Usine de production 23
Numéro d'article 122540
Chambre à câbles FABET S90-6
L 305 cm B 100 cm H 90 cm W 20 cm
Disponibilité
Numéro d'article 122540
Prix
Par pce
Norme LE
Groupe DK
Largeur B (mm) 1000
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Équivalent habitant EGW
Charge maximale F max.
Hauteur H (mm) 900
Hauteur h1
Hauteur h2
Longueur L (mm) 3050
Longueur l1
Hauteur h3 (mm)
Longueur l2
Largeur libre LW
Moment de flexion max. admissible MBr
Moment de flexion dans le sens X
Moment de flexion dans le sens Y
Dimension nominale NG
Diamètre nominal NW
Diamètre extérieur OD
Charge par roue RL
Épaisseur de fond t1
Volume V
Épaisseur de paroi W 200
Surface
Arêtes
Cames
Épaisseur de paroi w1 (mm)
Armature
Couleur
Type
Gamme de produits FABET
Usine de production 23
Domaine d'application
  • Pour le secteur des télécommunications.
Remarque
  • Des cavités de grande taille sur tous les côtés permettent une introduction facile des câbles.
  • Autres hauteurs ou largeurs sur demande
  • Les caches de surface correspondants sont disponibles sur commande.
  • Partie inférieure avec ou sans ouverture de drainage sur demande.
Instructions de pose et d'installation
  • Déplacement facile grâce à 4 élingues de pose.
