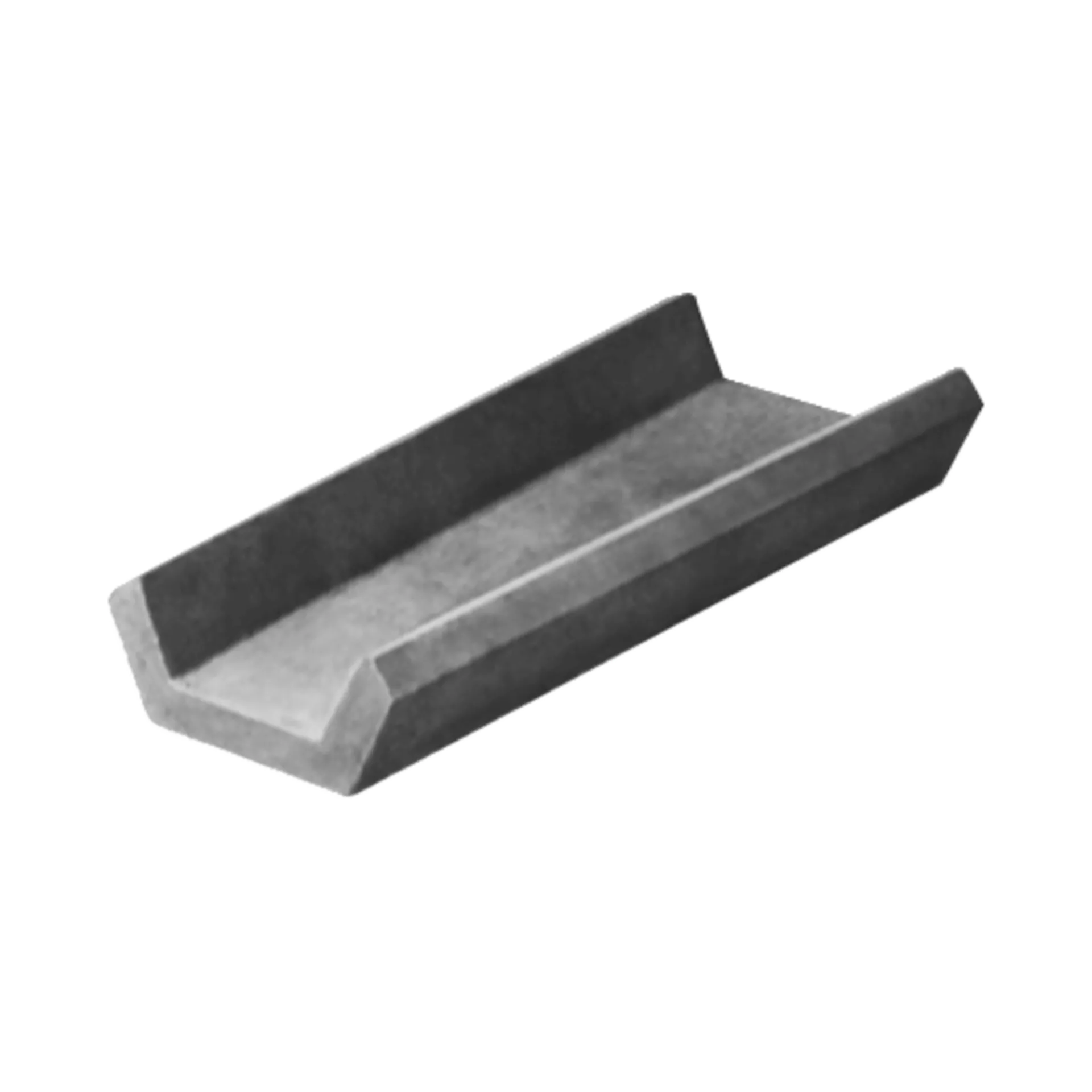

Wildbachschalen leicht bewehrt

Produkt: E0101
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Belastungsklasse BK
Innendurchmesser D
Nennweite DN
Höhe H (mm)
Höhe h1
Länge L (mm)
Aussendurchmesser OD
Höhe h3 (mm)
Radius R
Radlast RL
Bodenstärke t1
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 107586
Wildbachschale bewehrt
Sohlenbreite 20-28 cm
L 100 cm B 38-46 cm H 15 cm
Verfügbarkeit
Artikelnummer 107586
Preis
Per Stk
LE-Norm
Gruppe EH
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm) 300
Breite b3 (mm) 380
Belastungsklasse BK
Innendurchmesser D
Nennweite DN
Höhe H (mm) 150
Höhe h1
Länge L (mm) 1000
Aussendurchmesser OD
Höhe h3 (mm)
Radius R
Radlast RL
Bodenstärke t1 50
Wandstärke W 50
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 124980
Wildbachschale bewehrt
Sohlenbreite 30-38 cm
L 100 cm B 54-63 cm H 21 cm
Verfügbarkeit
Artikelnummer 124980
Preis
Per Stk
LE-Norm
Gruppe EH
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm) 450
Breite b3 (mm) 530
Belastungsklasse BK
Innendurchmesser D
Nennweite DN
Höhe H (mm) 210
Höhe h1
Länge L (mm) 1000
Aussendurchmesser OD
Höhe h3 (mm)
Radius R
Radlast RL
Bodenstärke t1 60
Wandstärke W 60
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 102080
Wildbachschale bewehrt
Sohlenbreite 40-48 cm
L 100 cm B 70-78 cm H 27 cm
Verfügbarkeit
Artikelnummer 102080
Preis
Per Stk
LE-Norm
Gruppe EH
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm) 600
Breite b3 (mm) 680
Belastungsklasse BK
Innendurchmesser D
Nennweite DN
Höhe H (mm) 270
Höhe h1
Länge L (mm) 1000
Aussendurchmesser OD
Höhe h3 (mm)
Radius R
Radlast RL
Bodenstärke t1 70
Wandstärke W 70
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 138692
Wildbachschale Halteklammer
für Sohlenbreiten 20-28 cm
feuerverzinkt
Verfügbarkeit
Artikelnummer 138692
Preis
Per Stk
LE-Norm
Gruppe EH
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Belastungsklasse BK
Innendurchmesser D
Nennweite DN
Höhe H (mm)
Höhe h1
Länge L (mm)
Aussendurchmesser OD
Höhe h3 (mm)
Radius R
Radlast RL
Bodenstärke t1
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 99
Artikelnummer 122827
Wildbachschale Halteklammer
für Sohlenbreiten 30-38 / 40-48 cm
feuerverzinkt
Verfügbarkeit
Artikelnummer 122827
Preis
Per Stk
LE-Norm
Gruppe EH
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm)
Breite b3 (mm)
Belastungsklasse BK
Innendurchmesser D
Nennweite DN
Höhe H (mm)
Höhe h1
Länge L (mm)
Aussendurchmesser OD
Höhe h3 (mm)
Radius R
Radlast RL
Bodenstärke t1
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 99

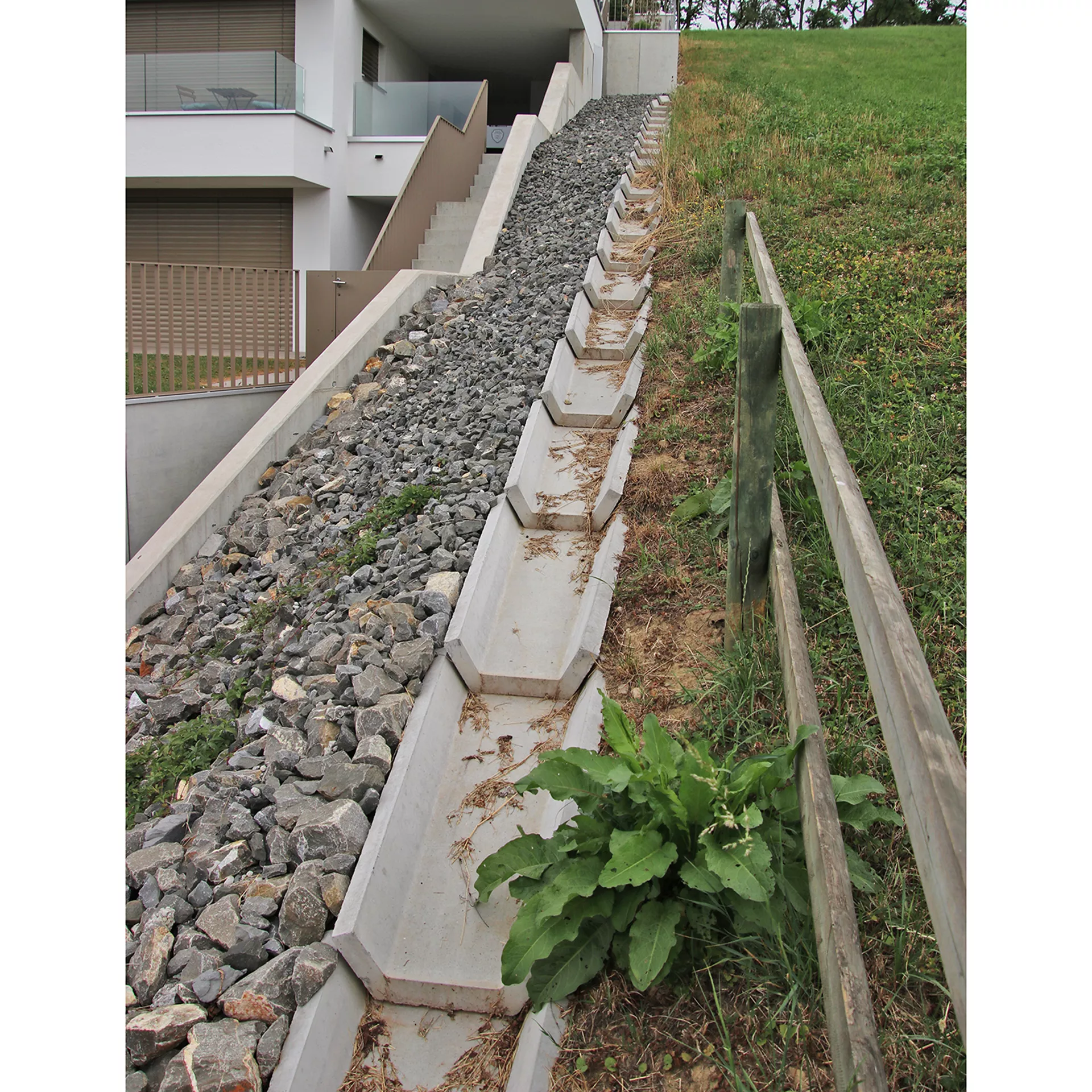

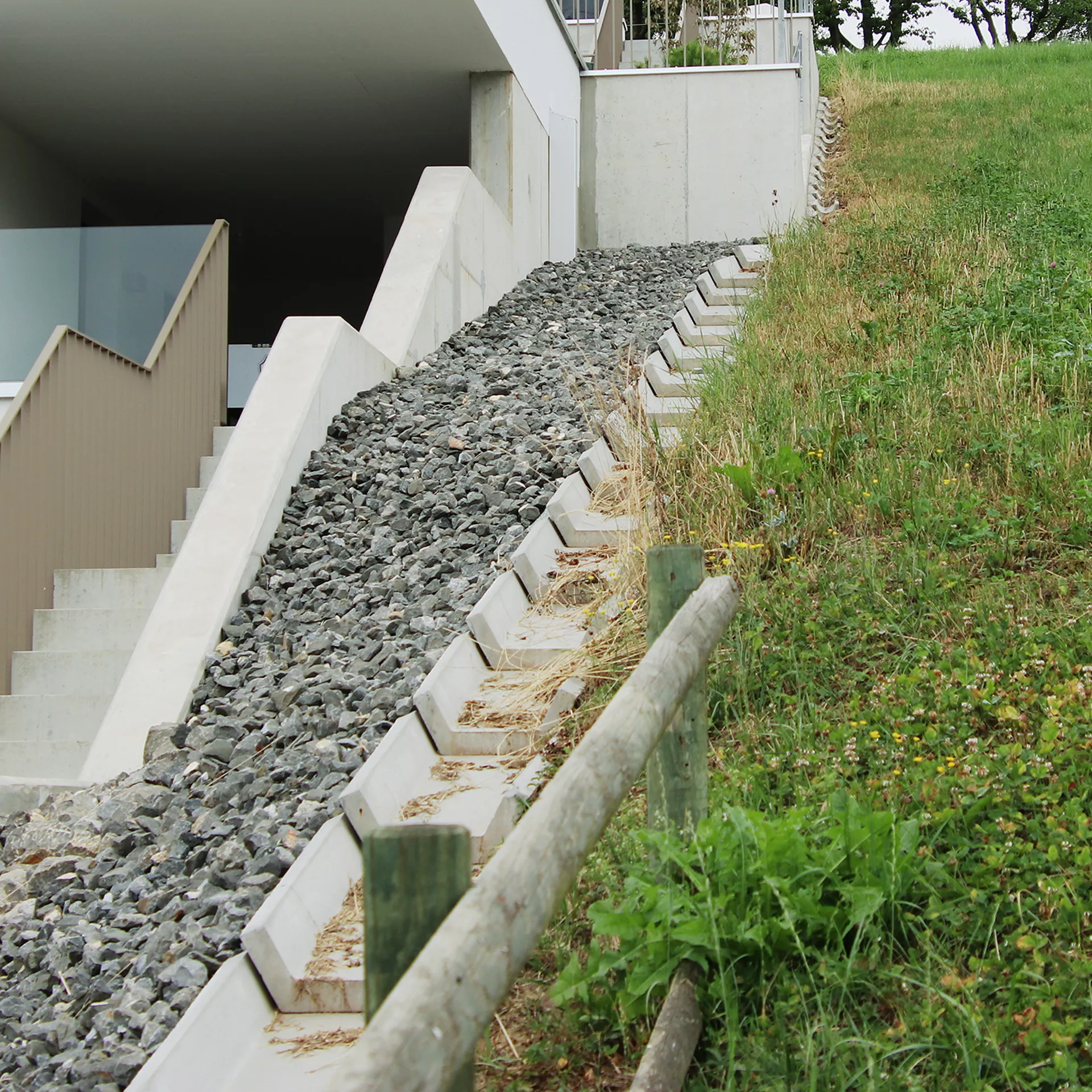

Versetz- und Verlegehinweise
  • Für den Einbau mit Gefälle < 15 % benötigt es eine Halteklammer pro Wildbachschale.
  • Für den Einbau mit Gefälle > 15 % benötigt es zwei Halteklammern pro Wildbachschale.
  • Das Minimalgefälle beträgt 8 %.
