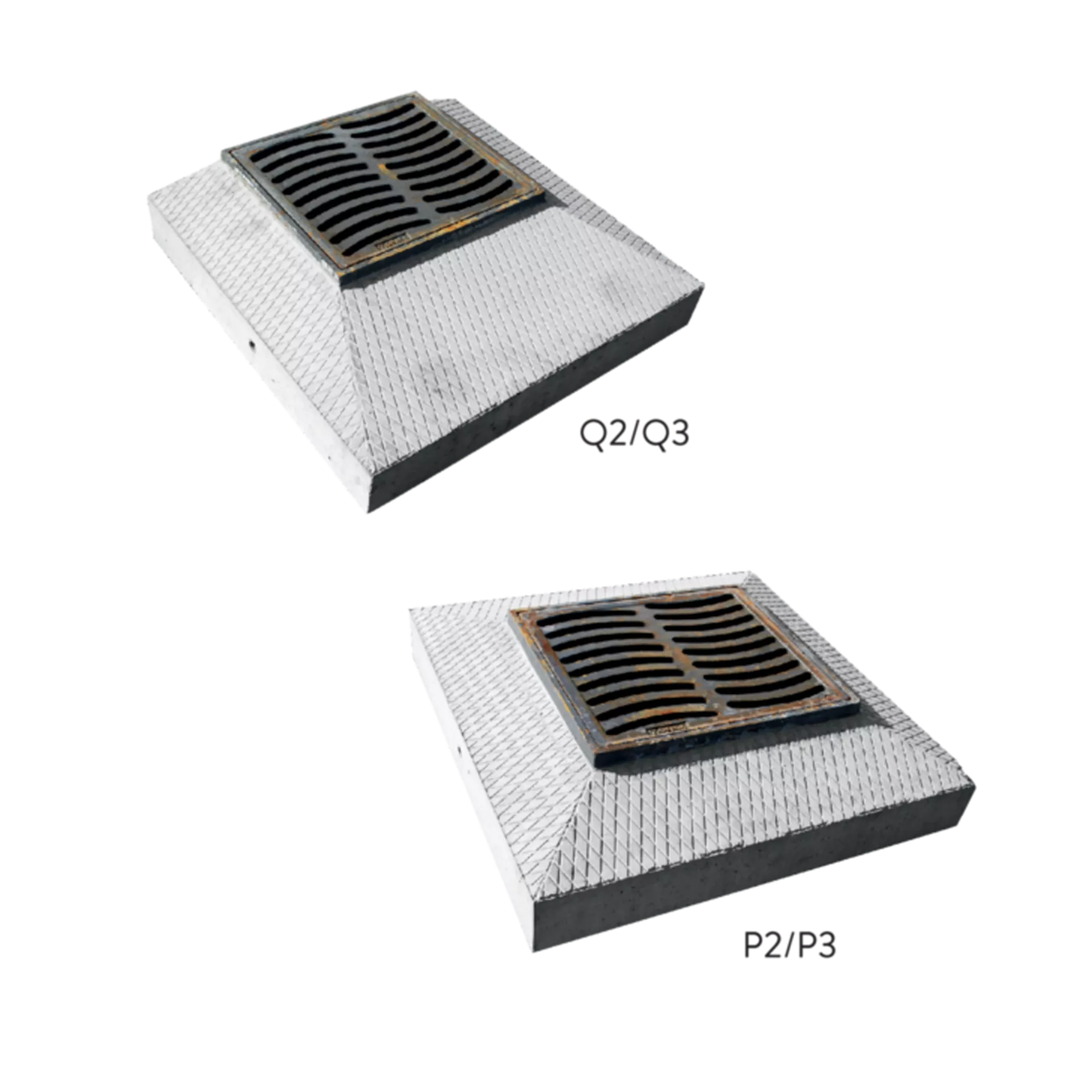

Strassenrost mit Betonrahmen

Produkt: F3031
inkl. Gussrost, für Belagsanschluss, LW 425/485 mm
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Breite B (mm)
Breite b1 (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm)
Höhe h1
Höhe h2
Variable Höhe (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 118003
Schachtrahmen mit Betonrahmen
Typ Q2 inkl. Gussrost für Belagenanschluss
exzentrisch LW 425/485 mm BK B 125
L 85 cm B 85 cm H 20 cm
Verfügbarkeit
Artikelnummer 118003
Preis
Per Stk
LE-Norm
Gruppe FD
Breite B (mm) 850
Breite b1 (mm) 370
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 200
Höhe h1 170
Höhe h2 30
Variable Höhe (mm)
Länge L (mm) 850
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 15
Artikelnummer 138806
Schachtrahmen mit Betonrahmen
Typ Q3 inkl. Gussrost für Belagenanschluss
exzentrisch LW 425/485 mm BK B 125
L 85 cm B 85 cm H 20 cm
Verfügbarkeit
Artikelnummer 138806
Preis
Per Stk
LE-Norm
Gruppe FD
Breite B (mm) 850
Breite b1 (mm) 370
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 200
Höhe h1 170
Höhe h2 30
Variable Höhe (mm)
Länge L (mm) 850
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 15
Artikelnummer 104895
Schachtrahmen mit Betonrahmen
Typ P2 inkl. Gussrost für Belagenanschluss
zentrisch LW 425/485 mm BK B 125
L 85 cm B 85 cm H 20 cm
Verfügbarkeit
Artikelnummer 104895
Preis
Per Stk
LE-Norm
Gruppe FD
Breite B (mm) 850
Breite b1 (mm) 213
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 200
Höhe h1 120
Höhe h2 30
Variable Höhe (mm)
Länge L (mm) 850
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 15
Artikelnummer 112847
Schachtrahmen mit Betonrahmen
Typ P3 inkl. Gussrost für Belagenanschluss
zentrisch LW 425/485 mm BK B 125
L 85 cm B 85 cm H 20 cm
Verfügbarkeit
Artikelnummer 112847
Preis
Per Stk
LE-Norm
Gruppe FD
Breite B (mm) 850
Breite b1 (mm) 213
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 200
Höhe h1 120
Höhe h2 30
Variable Höhe (mm)
Länge L (mm) 850
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 15
Hinweis
  • Gussabdeckungen für Typen P2 und Q2 mit flacher Ausführung (vonRoll Fig. 3014) und Typen P3 und Q3 mit gewölbter Ausführung (vonRoll Fig. 3015)
  • Für Belagsanschluss = Betonrahmen H ca. -30 mm.
