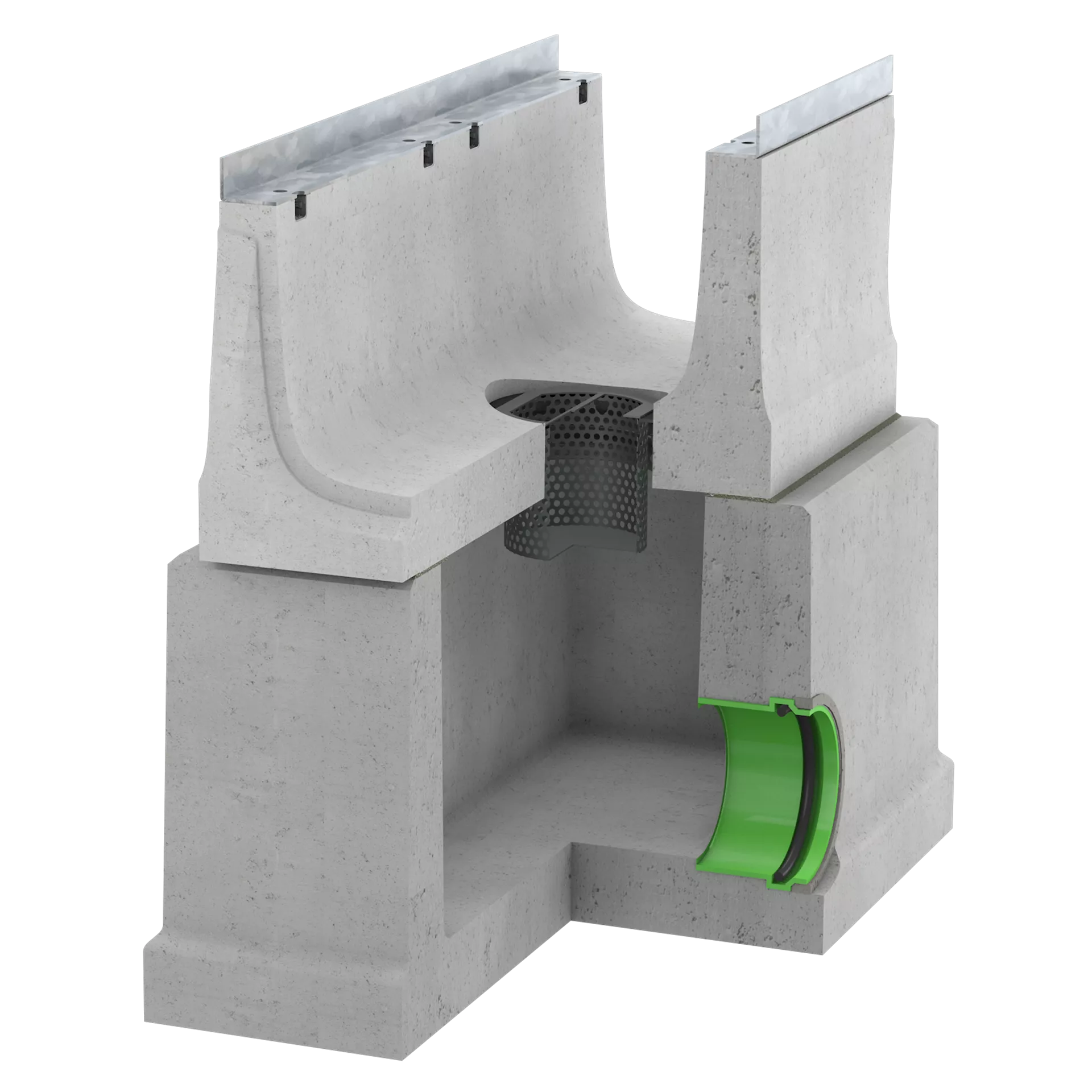

BIRCOsir® Rinnen NW 420

Produkt: F0437
Die sichere Rinne für punktgenaue Entwässerung grosser Flächen. Extrem stabil und vielfältig.

Mit BIRCOsir® lassen sich unterschiedlichste Entwässerungskonzepte realisieren. Die große Auswahl an Abdeckungen eröffnen nahezu unbegrenzte Anwendungsmöglichkeiten.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Breite B (mm)
Breite b1 (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm)
Höhe h1
Höhe h2
Variable Höhe (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 115303
BIRCOsir Rinne NW 420
Typ 1 ohne Gefälle BK F 900
L 500 mm B 590 mm H 450 mm
Verfügbarkeit
Artikelnummer 115303
Preis
Per Stk
LE-Norm
Gruppe FL
Breite B (mm) 590
Breite b1 (mm) 550
Belastungsklasse BK F 900
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 450
Höhe h1 315
Höhe h2
Variable Höhe (mm)
Länge L (mm) 500
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1 90
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ 1
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 122659
BIRCOsir Rinne NW 420
Typ 1 ohne Gefälle BK F 900
L 1000 mm B 590 mm H 450 mm
Verfügbarkeit
Artikelnummer 122659
Preis
Per Stk
LE-Norm
Gruppe FL
Breite B (mm) 590
Breite b1 (mm) 550
Belastungsklasse BK F 900
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 450
Höhe h1 315
Höhe h2
Variable Höhe (mm)
Länge L (mm) 1000
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1 90
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ 1
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 175407
BIRCOsir Rinne NW 420
Typ 2 ohne Gefälle BK F 900
L 500 mm B 590 mm H 550 mm
Verfügbarkeit
Artikelnummer 175407
Preis
Per Stk
LE-Norm
Gruppe FL
Breite B (mm) 590
Breite b1 (mm) 550
Belastungsklasse BK F 900
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 550
Höhe h1 415
Höhe h2
Variable Höhe (mm)
Länge L (mm) 500
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1 90
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 131031
BIRCOsir Rinne NW 420
Typ 2 ohne Gefälle BK F 900
L 1000 mm B 590 mm H 550 mm
Verfügbarkeit
Artikelnummer 131031
Preis
Per Stk
LE-Norm
Gruppe FL
Breite B (mm) 590
Breite b1 (mm) 550
Belastungsklasse BK F 900
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 550
Höhe h1 415
Höhe h2
Variable Höhe (mm)
Länge L (mm) 1000
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1 90
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 126958
BIRCOsir Stirnwand NW 420
Typ 1 zu Rinne Typ 1
aus Stahl feuerverzinkt
Verfügbarkeit
Artikelnummer 126958
Preis
Per Stk
LE-Norm
Gruppe FL
Breite B (mm)
Breite b1 (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm)
Höhe h1
Höhe h2
Variable Höhe (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ 1
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 112392
BIRCOsir Stirnwand NW 420
Typ 2 zu Rinne Typ 2
aus Stahl feuerverzinkt
Verfügbarkeit
Artikelnummer 112392
Preis
Per Stk
LE-Norm
Gruppe FL
Breite B (mm)
Breite b1 (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm)
Höhe h1
Höhe h2
Variable Höhe (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 102261
BIRCOsir Stirnwand NW 420
Typ 1 zu Rinne Typ 1
aus Stahl feuerverzinkt mit Ablauf
DN 200
Verfügbarkeit
Artikelnummer 102261
Preis
Per Stk
LE-Norm
Gruppe FL
Breite B (mm)
Breite b1 (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm)
Höhe h1
Höhe h2
Variable Höhe (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ 1
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Artikelnummer 110005
BIRCOsir Stirnwand NW 420
Typ 2 zu Rinne Typ 2
aus Stahl feuerverzinkt mit Ablauf
DN 200
Verfügbarkeit
Artikelnummer 110005
Preis
Per Stk
LE-Norm
Gruppe FL
Breite B (mm)
Breite b1 (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm)
Höhe h1
Höhe h2
Variable Höhe (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Höhe h3 (mm)
Lichte Weite LW2
Maschenweite MW
Nennweite NW
Aussendurchmesser OD
Radius R
Lichte Weite Schlitz SW
Bodenstärke t1
Wandstärke W
Oberfläche
RL
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie BIRCOsir<sup>®</sup>
HW 99
Anwendungsbereich
  • Belastungsklassen D 400 – F 900

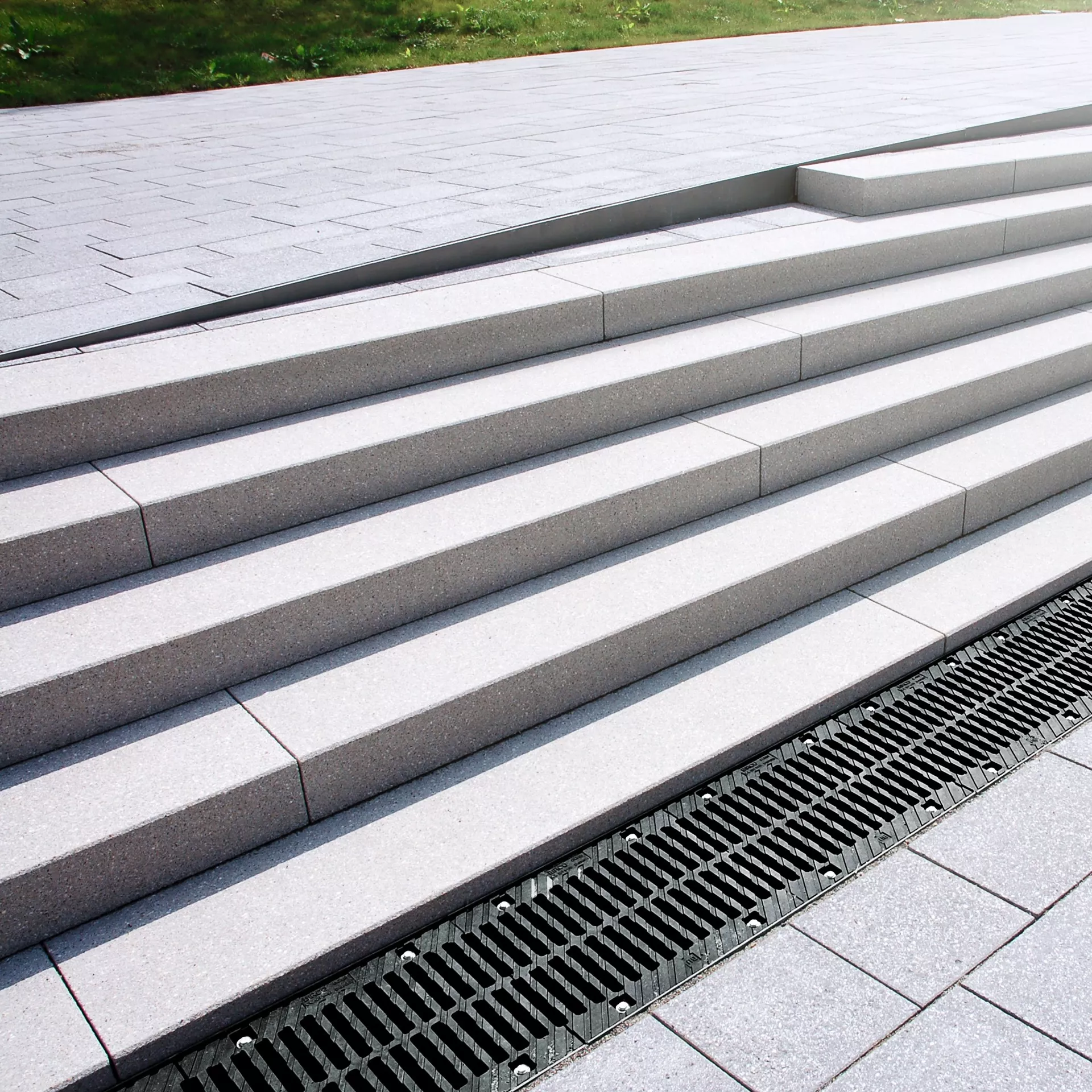

  • Für Werkhöfe mit hohen Radlasten, Industrieareale mit Staplerverkehr und Strassen, mit Ausnahme quer zur Fahrbahn bei Autobahnen und Schnellstrassen.
Hinweis
  • BIRCOsir® Rinnen NW 420 mm werden nur ohne Gefälle gefertigt.
