Haubenkanäle bewehrt
Haubenkanäle bewehrt
  • Haubenkanäle bewehrt
  • Haubenkanäle bewehrt
2 Bilder

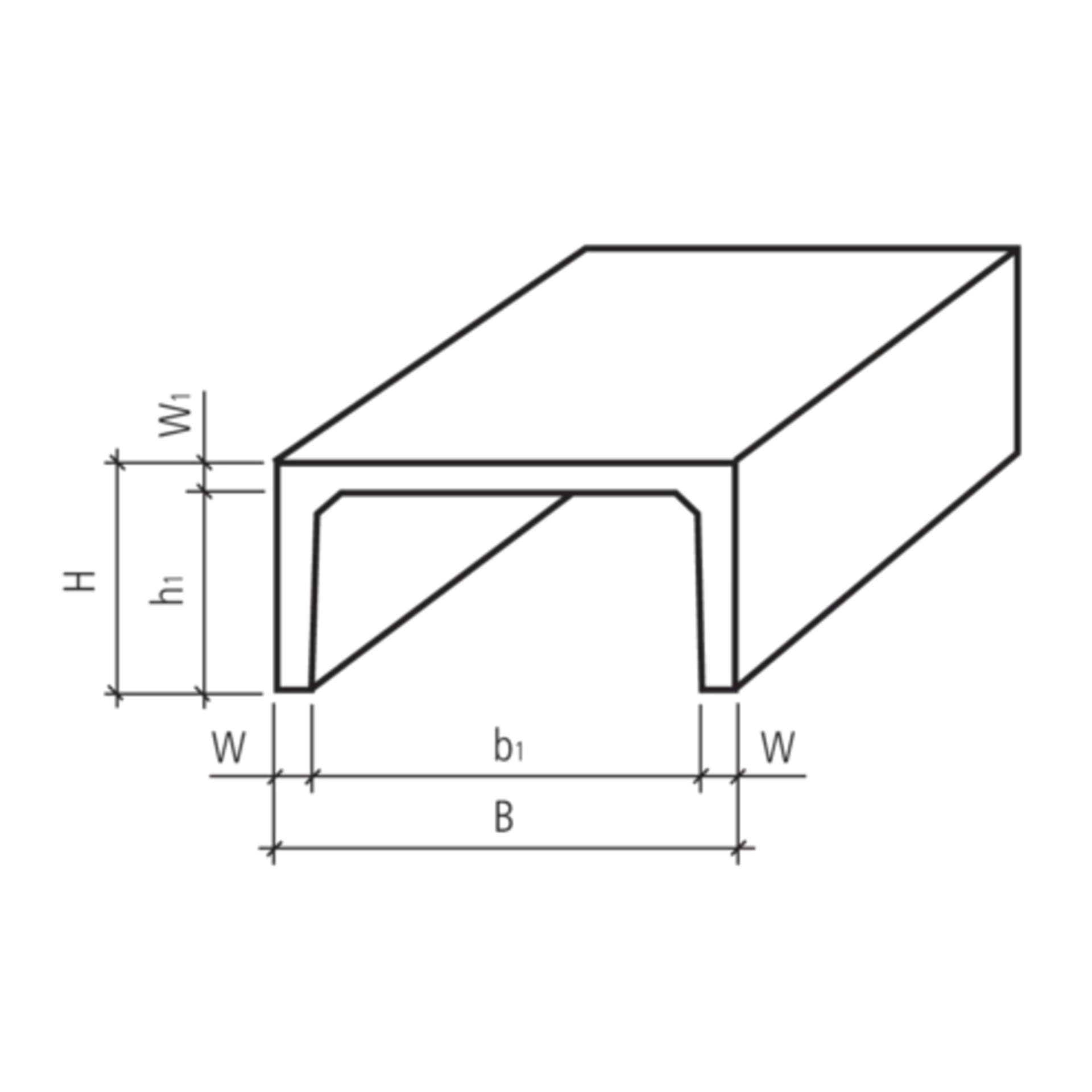

Haubenkanäle bewehrt

Produkt: D2101
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Breite B (mm)
Breite b1 (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Einwohnergleichwert EGW
Maximale Belasung F max.
Höhe H (mm)
Höhe h1
Höhe h2
Länge L (mm)
Länge l1
Höhe h3 (mm)
Länge l2
Lichte Weite LW
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung
Biegemoment in Y-Richtung
Nenngrösse NG
Nennweite NW
Aussendurchmesser OD
Radlast RL
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Wandstärke w1 (mm)
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 106025
Haubenkanal
Typ 51 bewehrt F 60 kN/m2
L 200 cm B 77 cm H 63 cm W 5.5-7 cm
Verfügbarkeit
Artikelnummer 106025
Preis
Per m
LE-Norm
Gruppe DK
Breite B (mm) 770
Breite b1 (mm) 660
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Einwohnergleichwert EGW
Maximale Belasung F max. 60
Höhe H (mm) 630
Höhe h1 550
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Lichte Weite LW
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung
Biegemoment in Y-Richtung
Nenngrösse NG
Nennweite NW
Aussendurchmesser OD
Radlast RL
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Wandstärke w1 (mm)
Bewehrung bewehrt
Farbe
Typ 51
Produktlinie
HW 23
Artikelnummer 114996
Haubenkanal
Typ 52 bewehrt F 60 kN/m2
L 207 cm B 120 cm H 65 cm W 8-10 cm
Verfügbarkeit
Artikelnummer 114996
Preis
Per m
LE-Norm
Gruppe DK
Breite B (mm) 1200
Breite b1 (mm) 1040
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Einwohnergleichwert EGW
Maximale Belasung F max. 60
Höhe H (mm) 650
Höhe h1 550
Höhe h2
Länge L (mm) 2070
Länge l1
Höhe h3 (mm)
Länge l2
Lichte Weite LW
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung
Biegemoment in Y-Richtung
Nenngrösse NG
Nennweite NW
Aussendurchmesser OD
Radlast RL
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Wandstärke w1 (mm)
Bewehrung bewehrt
Farbe
Typ 52
Produktlinie
HW 23
Artikelnummer 102383
Haubenkanal
Typ 52 bewehrt F 60 kN/m2
L 419 cm B 120 cm H 65 cm W 8-10 cm
Verfügbarkeit
Artikelnummer 102383
Preis
Per m
LE-Norm
Gruppe DK
Breite B (mm) 1200
Breite b1 (mm) 1040
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Einwohnergleichwert EGW
Maximale Belasung F max. 60
Höhe H (mm) 650
Höhe h1 550
Höhe h2
Länge L (mm) 4190
Länge l1
Höhe h3 (mm)
Länge l2
Lichte Weite LW
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung
Biegemoment in Y-Richtung
Nenngrösse NG
Nennweite NW
Aussendurchmesser OD
Radlast RL
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Wandstärke w1 (mm)
Bewehrung bewehrt
Farbe
Typ 52
Produktlinie
HW 23
Artikelnummer 122533
Haubenkanal
Typ 56 bewehrt F 60 kN/m2
L 207 cm B 135 cm H 75 cm W 8-10 cm
Verfügbarkeit
Artikelnummer 122533
Preis
Per m
LE-Norm
Gruppe DK
Breite B (mm) 1350
Breite b1 (mm) 1190
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Einwohnergleichwert EGW
Maximale Belasung F max. 60
Höhe H (mm) 750
Höhe h1 650
Höhe h2
Länge L (mm) 2070
Länge l1
Höhe h3 (mm)
Länge l2
Lichte Weite LW
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung
Biegemoment in Y-Richtung
Nenngrösse NG
Nennweite NW
Aussendurchmesser OD
Radlast RL
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Wandstärke w1 (mm)
Bewehrung bewehrt
Farbe
Typ 56
Produktlinie
HW 23
Artikelnummer 136033
Haubenkanal
Typ 56 bewehrt F 60 kN/m2
L 419 cm B 135 cm H 75 cm W 8-10 cm
Verfügbarkeit
Artikelnummer 136033
Preis
Per m
LE-Norm
Gruppe DK
Breite B (mm) 1350
Breite b1 (mm) 1190
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Einwohnergleichwert EGW
Maximale Belasung F max. 60
Höhe H (mm) 750
Höhe h1 650
Höhe h2
Länge L (mm) 4190
Länge l1
Höhe h3 (mm)
Länge l2
Lichte Weite LW
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung
Biegemoment in Y-Richtung
Nenngrösse NG
Nennweite NW
Aussendurchmesser OD
Radlast RL
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Wandstärke w1 (mm)
Bewehrung bewehrt
Farbe
Typ 56
Produktlinie
HW 23
Artikelnummer 117691
Haubenkanal
Typ 57 bewehrt F 60 kN/m2
L 200 cm B 169 cm H 97 cm W 10-12 cm
Verfügbarkeit
Artikelnummer 117691
Preis
Per m
LE-Norm
Gruppe DK
Breite B (mm) 1690
Breite b1 (mm) 1490
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Einwohnergleichwert EGW
Maximale Belasung F max. 60
Höhe H (mm) 970
Höhe h1 850
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Lichte Weite LW
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung
Biegemoment in Y-Richtung
Nenngrösse NG
Nennweite NW
Aussendurchmesser OD
Radlast RL
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Wandstärke w1 (mm)
Bewehrung bewehrt
Farbe
Typ 57
Produktlinie
HW 23
Artikelnummer 109645
Haubenkanal
Typ 57 bewehrt F 60 kN/m2
L 300 cm B 169 cm H 97 cm W 10-12 cm
Verfügbarkeit
Artikelnummer 109645
Preis
Per m
LE-Norm
Gruppe DK
Breite B (mm) 1690
Breite b1 (mm) 1490
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Einwohnergleichwert EGW
Maximale Belasung F max. 60
Höhe H (mm) 970
Höhe h1 850
Höhe h2
Länge L (mm) 3000
Länge l1
Höhe h3 (mm)
Länge l2
Lichte Weite LW
Max. zulässiges Biegemoment MBr
Biegemoment in X-Richtung
Biegemoment in Y-Richtung
Nenngrösse NG
Nennweite NW
Aussendurchmesser OD
Radlast RL
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Wandstärke w1 (mm)
Bewehrung bewehrt
Farbe
Typ 57
Produktlinie
HW 23
Hinweis
  • Höhere Belastungen und Zwischenlängen auf Anfrage.
Downloads
D2100 Versetzhinweise für Haubenkanäle »
