Schachtring oval unbewehrt
A2201 Art. 101414
mit Falzmuffe
Gruppe
AD
Festigkeitsklasse FK
20

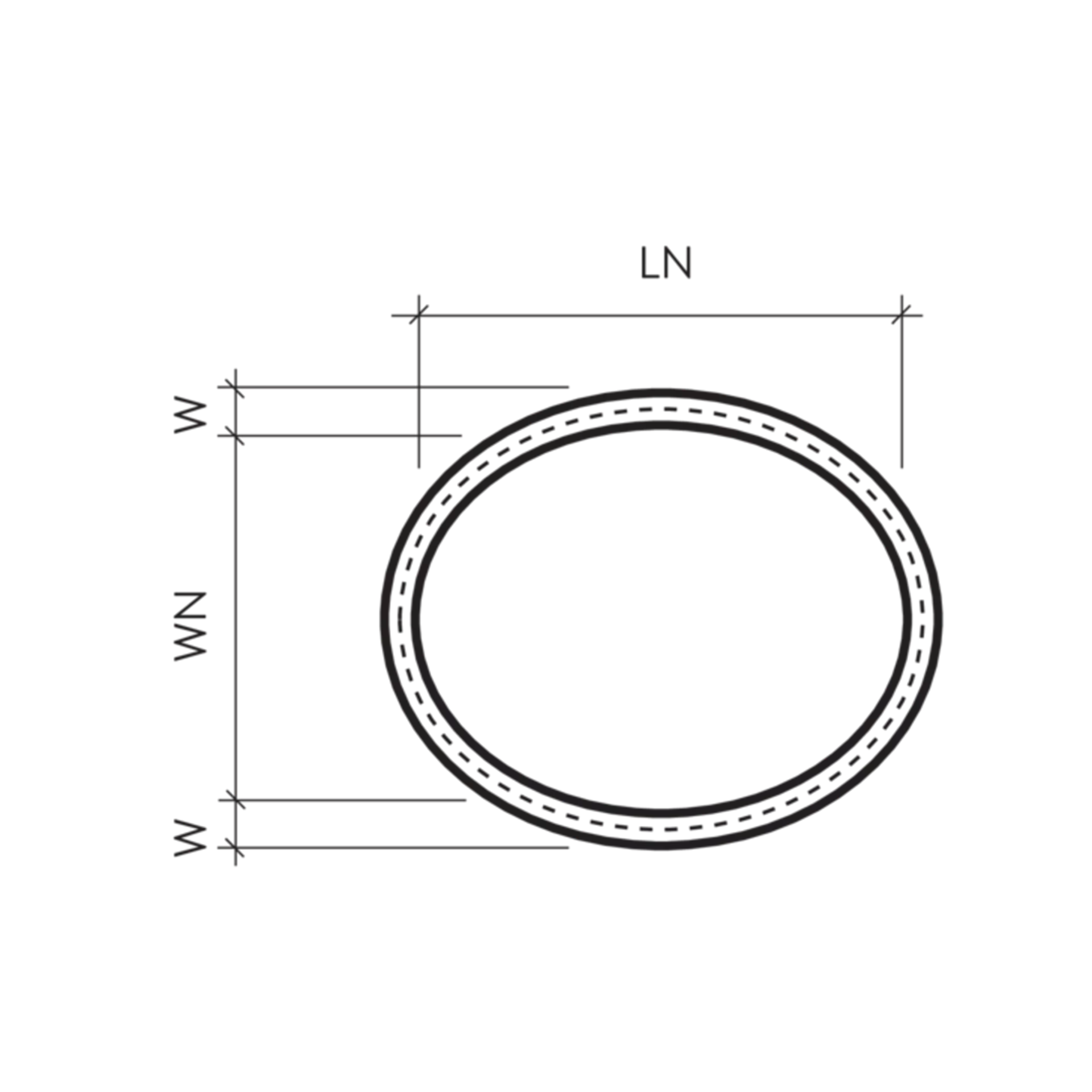

Höhe H (mm)
250
LN (mm)
1500
Wandstärke W
100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
1200
Bewehrung
unbewehrt
HW
11, 23
Swissness
Swissness
WN 120 cm LN 150 cm H 25 cm W 10 cm
Hinweis
- Ringbiegezugfestigkeit 6.0 N/mm2
CAD- & BIM-Downloads
