CRENO Normschachtboden mit Seitenanschluss
CRENO Normschachtboden mit Seitenanschluss
CRENO Normschachtboden mit Seitenanschluss
CRENO Normschachtboden mit Seitenanschluss
  • CRENO Normschachtboden mit Seitenanschluss
  • CRENO Normschachtboden mit Seitenanschluss
  • CRENO Normschachtboden mit Seitenanschluss
  • CRENO Normschachtboden mit Seitenanschluss
4 Bilder

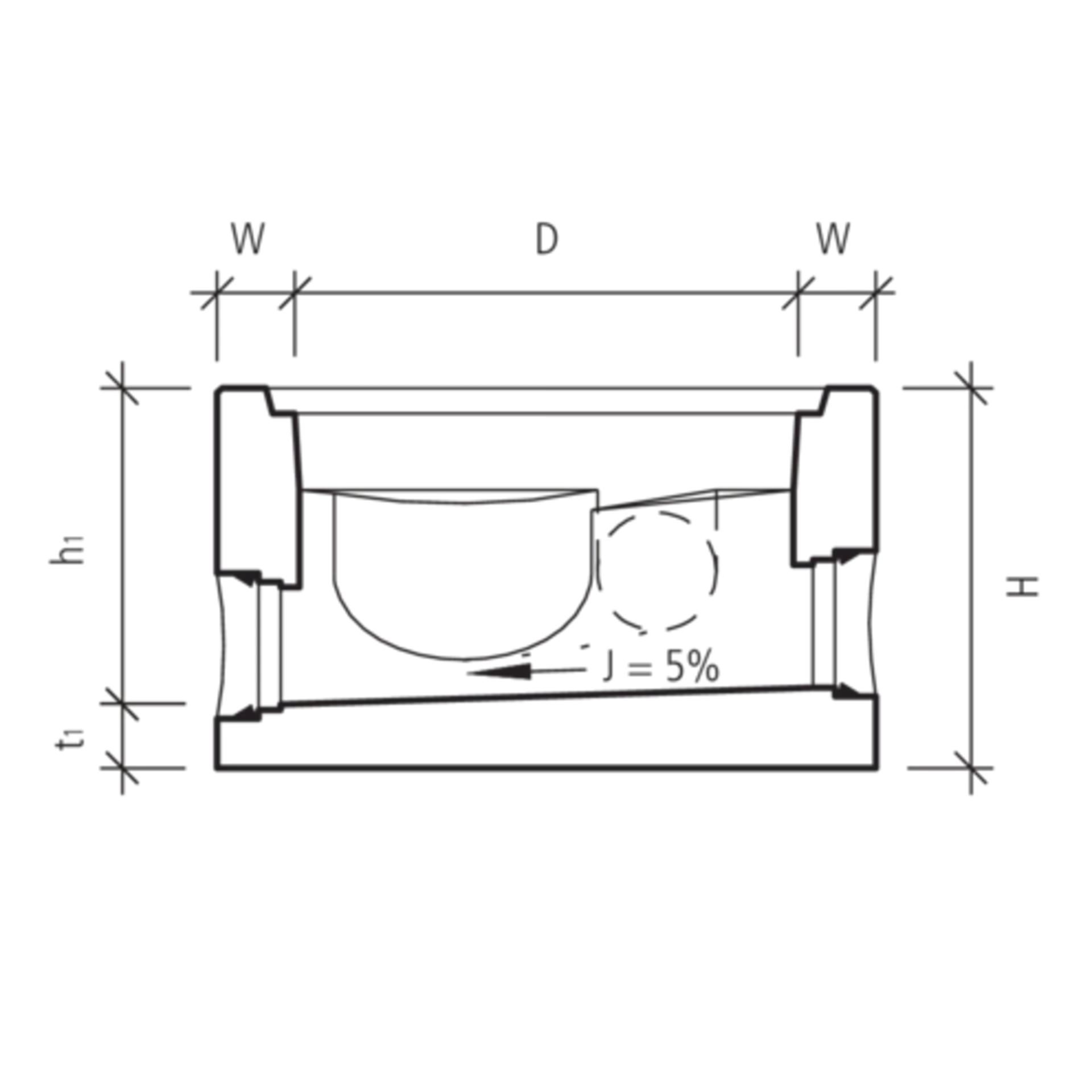

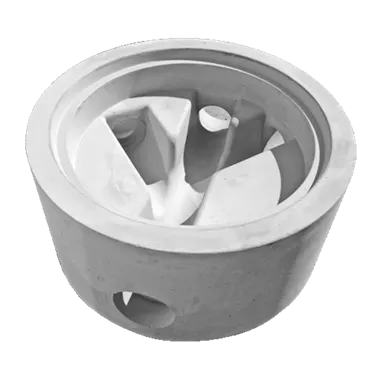

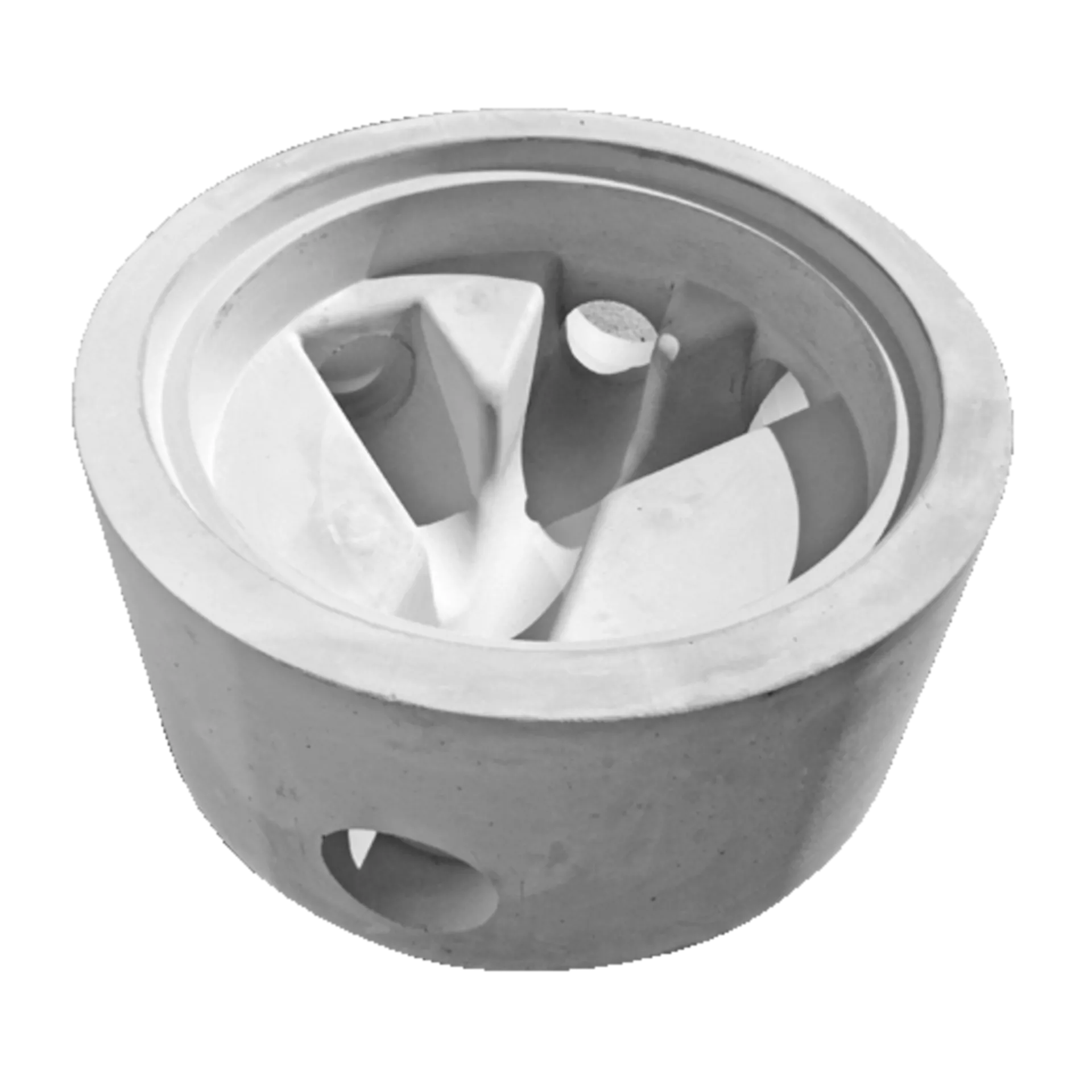

CRENO Normschachtboden mit Seitenanschluss

Produkt: A3112
für PVC-, PEHD- oder PP-Rohre, inkl. Keilgleitdichtungen, mit Falzmuffe
Der CRENO Normschachtboden eignet sich für typische Schachtbauten im Kanalisationsbereich. Die normierten Schachtböden aus hochwertigem Beton sind in unterschiedlichen Typen erhältlich und überzeugen durch ihre Wirtschaftlichkeit.

Der CRENO Normschachtboden kommt in der Liegenschaftsentwässerung zum Einsatz und deckt Standardsituationen der Abwasserkanalführung ab. Die verschiedenen standardisierten Typen sind aus hochwertigem, monolithischem Beton gefertigt und erfüllen alle Anforderungen an die Gebrauchstauglichkeit und Wirtschaftlichkeit. Der CRENO Normschachtboden ist als Basis für Kontroll- und Unterhaltsschächte bestens geeignet.

Nach Normvorgaben gefertigt

Unsere CRENO Normschachtböden fertigen wir nach den Vorgaben der entsprechenden Normen». Die Schachtböden sind betreffend Nennweiten, Gefälle, Höhenkoten und Lage der Anschlussleitungen genormt. Zur Auswahl stehen unterschiedliche, standardisierte Typen – je nach Nennweite und Anschlussleitungen Ihres Kanalisationsprojekts. Der CRENO Normschachtboden ist für Abwasserleitungen mit einem Gefälle von bis zu fünf Prozent und einem maximalen Wasserdruck von 0.5 bar konzipiert. Das Gerinne im Schacht weist ein Gefälle von fünf Prozent auf. Je nach Typ sind die Richtungsänderungen der Gerinne in Winkeln von 45° respektive 90° angelegt.

Werkseitig mit Transportankern versehen

Wir bieten CRENO Normschachtböden mit den Durchmessern 60, 70, 80 und 100 Zentimeter an. Der Zugang für Kontroll­ und Wartungsarbeiten an der Abwasserleitung ist möglich. Die normierten Schachtböden sind als CRENO Normschachtboden mit Seitenanschluss und als CRENO Normschachtboden ohne Seitenanschluss verfügbar. Beide Varianten eignen sich für die Ableitung von häuslichem Abwasser, denn sie sind beständig gegenüber chemisch mässig angreifenden Stoffen. Werkseitig eingebaute Kugelkopfanker sorgen für ein wirtschaftliches Abladen und Versetzen des Schachtbodens. Unser Technisches Produktblatt zu CRENO Normschachtböden enthält detaillierte Angaben zum Produkt sowie zur korrekten Versetzung auf der Baustelle.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm)
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 111907

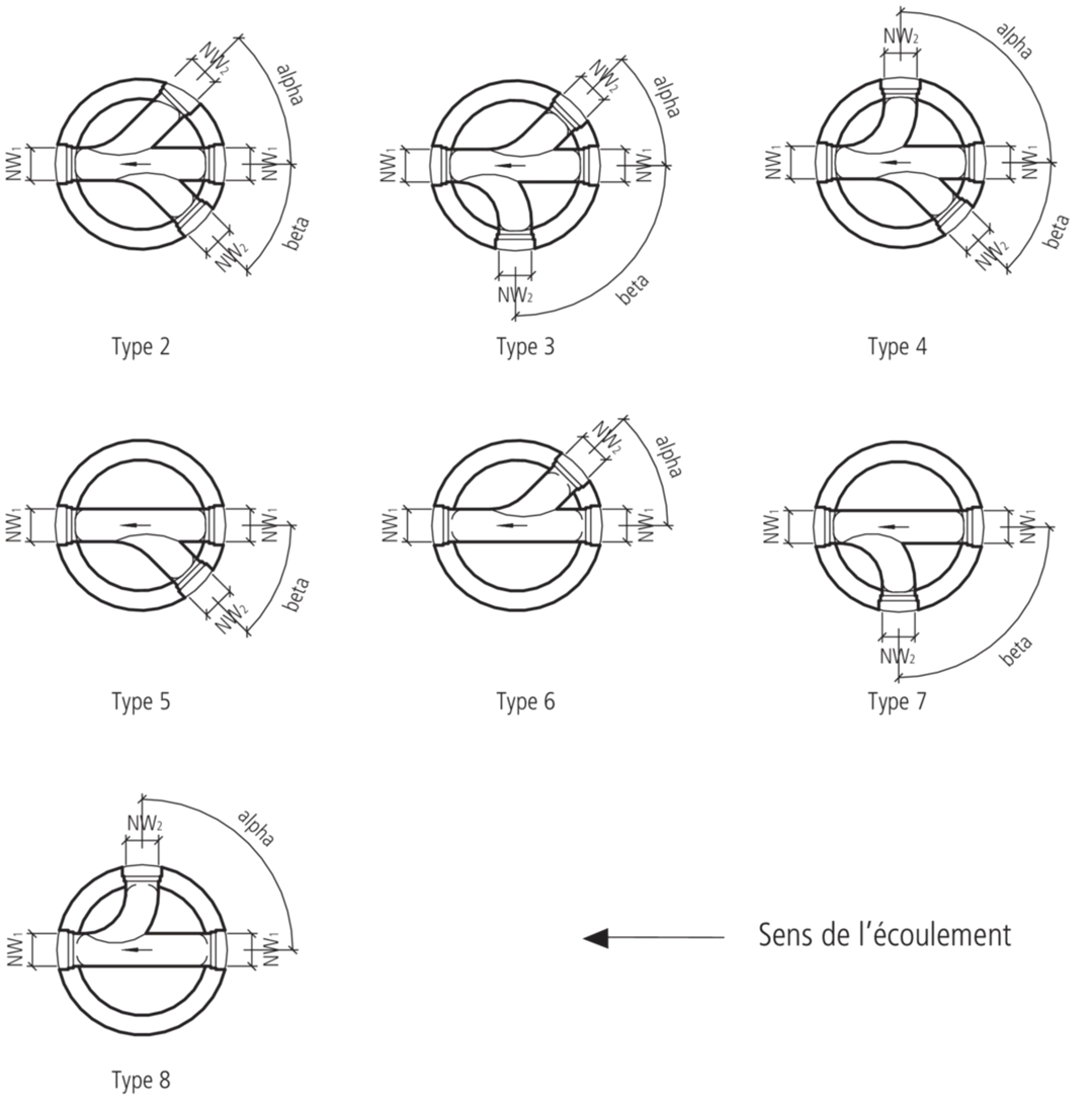

CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 60 cm H 50 cm NW 125 W 12 cm
Verfügbarkeit
Artikelnummer 111907
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 600
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 125
LN (mm)
Nennweite NW2 125
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 33
Artikelnummer 120034
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 60 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 120034
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 600
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 33
Artikelnummer 175618
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 64 cm NW 150 W 7 cm
Verfügbarkeit
Artikelnummer 175618
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 640
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 99
Artikelnummer 146622
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 64 cm NW 200/150 W 7 cm
Verfügbarkeit
Artikelnummer 146622
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 640
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 99
Artikelnummer 133563
CRENO Normschacht m. Seitenanschl. r/l
Typ 3 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 60 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 133563
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 3
Produktlinie CRENO
HW 71
Artikelnummer 130395
CRENO Normschacht m. Seitenanschl. r/l
Typ 3 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 130395
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 3
Produktlinie CRENO
HW 71
Artikelnummer 121843
CRENO Normschacht m. Seitenanschl. r/l
Typ 4 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 60 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 121843
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 4
Produktlinie CRENO
HW 71
Artikelnummer 118455
CRENO Normschacht m. Seitenanschl. r/l
Typ 4 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 118455
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 4
Produktlinie CRENO
HW 71
Artikelnummer 177171
CRENO Normschacht m. Seitenanschl. li
Typ 5 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 64 cm NW 150 W 7 cm
Verfügbarkeit
Artikelnummer 177171
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 640
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 5
Produktlinie CRENO
HW 99
Artikelnummer 199897
CRENO Normschacht m. Seitenanschl. li
Typ 5 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 64 cm NW 200/150 W 7 cm
Verfügbarkeit
Artikelnummer 199897
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 640
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 5
Produktlinie CRENO
HW 99
Artikelnummer 159585
CRENO Normschacht m. Seitenanschl. re
Typ 6 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 64 cm NW 150 W 7 cm
Verfügbarkeit
Artikelnummer 159585
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 640
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 6
Produktlinie CRENO
HW 99
Artikelnummer 165260
CRENO Normschacht m. Seitenanschl. re
Typ 6 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 64 cm NW 200/150 W 7 cm
Verfügbarkeit
Artikelnummer 165260
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 640
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 6
Produktlinie CRENO
HW 99
Artikelnummer 104803
CRENO Normschacht m. Seitenanschl. li
Typ 7 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 60 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 104803
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 7
Produktlinie CRENO
HW 71
Artikelnummer 107300
CRENO Normschacht m. Seitenanschl. li
Typ 7 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 107300
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 7
Produktlinie CRENO
HW 71
Artikelnummer 103340
CRENO Normschacht m. Seitenanschl. re
Typ 8 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 60 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 103340
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 8
Produktlinie CRENO
HW 71
Artikelnummer 115541
CRENO Normschacht m. Seitenanschl. re
Typ 8 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 70 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 115541
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 8
Produktlinie CRENO
HW 71
Artikelnummer 110373
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 50 cm NW 125 W 12 cm
Verfügbarkeit
Artikelnummer 110373
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 125
LN (mm)
Nennweite NW2 125
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33
Artikelnummer 133341
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 50 cm NW 150/125 W 12 cm
Verfügbarkeit
Artikelnummer 133341
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 125
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33
Artikelnummer 130045
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 130045
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 131018
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 131018
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33
Artikelnummer 112200
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 112200
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33
Artikelnummer 117165
CRENO Normschacht m. Seitenanschl. r/l
Typ 3 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 117165
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 3
Produktlinie CRENO
HW 11, 33
Artikelnummer 118436
CRENO Normschacht m. Seitenanschl. r/l
Typ 3 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 118436
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 3
Produktlinie CRENO
HW 11, 33
Artikelnummer 130421
CRENO Normschacht m. Seitenanschl. r/l
Typ 3 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 130421
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 3
Produktlinie CRENO
HW 11, 33
Artikelnummer 130432
CRENO Normschacht m. Seitenanschl. r/l
Typ 4 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 130432
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 4
Produktlinie CRENO
HW 11, 33
Artikelnummer 122839
CRENO Normschacht m. Seitenanschl. r/l
Typ 4 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 122839
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 4
Produktlinie CRENO
HW 11, 33
Artikelnummer 126108
CRENO Normschacht m. Seitenanschl. r/l
Typ 4 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 126108
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 4
Produktlinie CRENO
HW 11, 33
Artikelnummer 132481
CRENO Normschacht m. Seitenanschl. li
Typ 5 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 132481
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 5
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 125151
CRENO Normschacht m. Seitenanschl. li
Typ 5 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 125151
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 5
Produktlinie CRENO
HW 11, 33
Artikelnummer 112714
CRENO Normschacht m. Seitenanschl. li
Typ 5 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 112714
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 5
Produktlinie CRENO
HW 11, 33
Artikelnummer 121038
CRENO Normschacht m. Seitenanschl. re
Typ 6 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 121038
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 6
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 139261
CRENO Normschacht m. Seitenanschl. re
Typ 6 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 139261
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 6
Produktlinie CRENO
HW 11, 33
Artikelnummer 105539
CRENO Normschacht m. Seitenanschl. re
Typ 6 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 105539
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 6
Produktlinie CRENO
HW 11, 33
Artikelnummer 118429
CRENO Normschacht m. Seitenanschl. li
Typ 7 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 118429
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 7
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 120577
CRENO Normschacht m. Seitenanschl. li
Typ 7 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 120577
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 7
Produktlinie CRENO
HW 11, 33
Artikelnummer 101354
CRENO Normschacht m. Seitenanschl. li
Typ 7 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 101354
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 7
Produktlinie CRENO
HW 11, 33
Artikelnummer 134330
CRENO Normschacht m. Seitenanschl. re
Typ 8 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 134330
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 8
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 139492
CRENO Normschacht m. Seitenanschl. re
Typ 8 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 139492
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 8
Produktlinie CRENO
HW 11, 33
Artikelnummer 121112
CRENO Normschacht m. Seitenanschl. re
Typ 8 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 80 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 121112
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 8
Produktlinie CRENO
HW 11, 33
Artikelnummer 101895
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 50 cm NW 150/125 W 12 cm
Verfügbarkeit
Artikelnummer 101895
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 125
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 135066
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 135066
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 134864
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 134864
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 109544
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 109544
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 128214
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250/150 W 12 cm
Verfügbarkeit
Artikelnummer 128214
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33
Artikelnummer 113432
CRENO Normschacht m. Seitenanschl. r/l
Typ 2 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250/250 W 12 cm
Verfügbarkeit
Artikelnummer 113432
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 250
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 2
Produktlinie CRENO
HW 11, 33
Artikelnummer 105200
CRENO Normschacht m. Seitenanschl. r/l
Typ 3 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 105200
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 3
Produktlinie CRENO
HW 11, 33
Artikelnummer 131555
CRENO Normschacht m. Seitenanschl. r/l
Typ 3 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 131555
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 3
Produktlinie CRENO
HW 11, 33
Artikelnummer 100917
CRENO Normschacht m. Seitenanschl. r/l
Typ 3 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 100917
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 3
Produktlinie CRENO
HW 11, 33
Artikelnummer 130457
CRENO Normschacht m. Seitenanschl. r/l
Typ 3 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250/150 W 12 cm
Verfügbarkeit
Artikelnummer 130457
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 3
Produktlinie CRENO
HW 11, 33
Artikelnummer 121600
CRENO Normschacht m. Seitenanschl. r/l
Typ 3 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250 W 12 cm
Verfügbarkeit
Artikelnummer 121600
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 250
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 3
Produktlinie CRENO
HW 11, 33
Artikelnummer 126782
CRENO Normschacht m. Seitenanschl. r/l
Typ 4 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 126782
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 4
Produktlinie CRENO
HW 11, 33
Artikelnummer 136473
CRENO Normschacht m. Seitenanschl. r/l
Typ 4 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 136473
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 4
Produktlinie CRENO
HW 11, 33
Artikelnummer 108728
CRENO Normschacht m. Seitenanschl. r/l
Typ 4 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 108728
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 4
Produktlinie CRENO
HW 11, 33
Artikelnummer 125430
CRENO Normschacht m. Seitenanschl. r/l
Typ 4 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250/150 W 12 cm
Verfügbarkeit
Artikelnummer 125430
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 4
Produktlinie CRENO
HW 11, 33
Artikelnummer 121900
CRENO Normschacht m. Seitenanschl. r/l
Typ 4 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250 W 12 cm
Verfügbarkeit
Artikelnummer 121900
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 250
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 4
Produktlinie CRENO
HW 11, 33
Artikelnummer 115940
CRENO Normschacht m. Seitenanschl. li
Typ 5 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 115940
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 5
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 123693
CRENO Normschacht m. Seitenanschl. li
Typ 5 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 123693
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 5
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 119860
CRENO Normschacht m. Seitenanschl. li
Typ 5 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 119860
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 5
Produktlinie CRENO
HW 11, 33
Artikelnummer 130893
CRENO Normschacht m. Seitenanschl. li
Typ 5 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250/150 W 12 cm
Verfügbarkeit
Artikelnummer 130893
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 5
Produktlinie CRENO
HW 11, 33
Artikelnummer 115997
CRENO Normschacht m. Seitenanschl. li
Typ 5 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250 W 12 cm
Verfügbarkeit
Artikelnummer 115997
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 45
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 250
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 5
Produktlinie CRENO
HW 11, 33
Artikelnummer 138107
CRENO Normschacht m. Seitenanschl. re
Typ 6 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 138107
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 6
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 116831
CRENO Normschacht m. Seitenanschl. re
Typ 6 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 116831
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 6
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 131349
CRENO Normschacht m. Seitenanschl. re
Typ 6 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 131349
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 6
Produktlinie CRENO
HW 11, 33
Artikelnummer 134903
CRENO Normschacht m. Seitenanschl. re
Typ 6 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250/150 W 12 cm
Verfügbarkeit
Artikelnummer 134903
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 6
Produktlinie CRENO
HW 11, 33
Artikelnummer 118731
CRENO Normschacht m. Seitenanschl. re
Typ 6 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250 W 12 cm
Verfügbarkeit
Artikelnummer 118731
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 45tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 250
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 6
Produktlinie CRENO
HW 11, 33
Artikelnummer 107695
CRENO Normschacht m. Seitenanschl. li
Typ 7 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 107695
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 7
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 116021
CRENO Normschacht m. Seitenanschl. li
Typ 7 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 116021
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 7
Produktlinie CRENO
HW 11, 33
Artikelnummer 109125
CRENO Normschacht m. Seitenanschl. li
Typ 7 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 109125
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 7
Produktlinie CRENO
HW 11, 33
Artikelnummer 103992
CRENO Normschacht m. Seitenanschl. li
Typ 7 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250/150 W 12 cm
Verfügbarkeit
Artikelnummer 103992
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 7
Produktlinie CRENO
HW 11, 33
Artikelnummer 131258
CRENO Normschacht m. Seitenanschl. li
Typ 7 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250/250 W 12 cm
Verfügbarkeit
Artikelnummer 131258
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta 90
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 250
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 7
Produktlinie CRENO
HW 11, 33
Artikelnummer 129545
CRENO Normschacht m. Seitenanschl. re
Typ 8 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 50 cm NW 150 W 12 cm
Verfügbarkeit
Artikelnummer 129545
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 150
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 12
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 8
Produktlinie CRENO
HW 11, 33, 71
Artikelnummer 112576
CRENO Normschacht m. Seitenanschl. re
Typ 8 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200/150 W 12 cm
Verfügbarkeit
Artikelnummer 112576
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 8
Produktlinie CRENO
HW 11, 33
Artikelnummer 134967
CRENO Normschacht m. Seitenanschl. re
Typ 8 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 200 W 12 cm
Verfügbarkeit
Artikelnummer 134967
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 200
LN (mm)
Nennweite NW2 200
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 8
Produktlinie CRENO
HW 11, 33
Artikelnummer 137194
CRENO Normschacht m. Seitenanschl. re
Typ 8 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250/150 W 12 cm
Verfügbarkeit
Artikelnummer 137194
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 150
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 8
Produktlinie CRENO
HW 11, 33
Artikelnummer 105307
CRENO Normschacht m. Seitenanschl. re
Typ 8 für PVC-, HDPE- oder PP-Rohre
inkl. Keilgleitdichtung mit Falzmuffe
D 100 cm H 60 cm NW 250 W 12 cm
Verfügbarkeit
Artikelnummer 105307
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha 90tk-range
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 1000
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1 250
LN (mm)
Nennweite NW2 250
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 100
Wandstärke W 120
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ 8
Produktlinie CRENO
HW 11, 33
Hinweis
  • Mögliche Anschlussrohre:
  • PVC-U-Rohre SN 2, SN 4
  • PE-HD-Rohre SN 2, SN 4, SN 8
  • PP-HM-Rohre SN 4, SN 8
Lieferumfang
  • Inkl. Kugelkopftransportanker LK 1.3.
Downloads
Technisches Produktblatt A3111–12 CRENO Normschachtboden »
