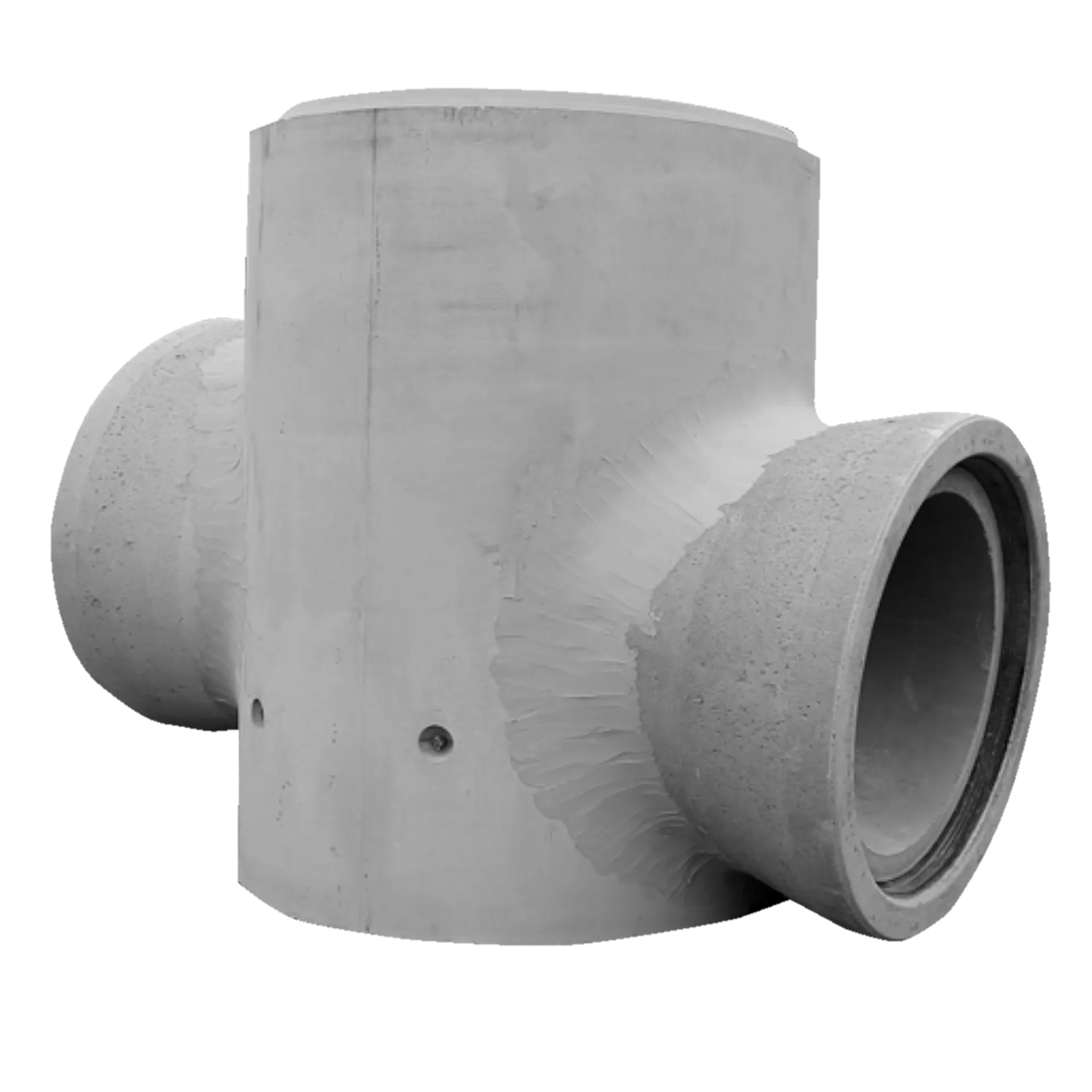

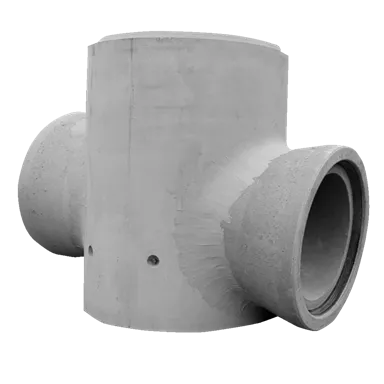

CENTUB Spezialschachtunterteil exkl. Anschlussformstücke DN 2000 H 2310 mm h1 2010 mm W 120 mm
CENTUB<sup>®</sup> Spezialschachtunterteile
CENTUB<sup>®</sup> Spezialschachtunterteile
CENTUB<sup>®</sup> Spezialschachtunterteile
  • CENTUB Spezialschachtunterteil exkl. Anschlussformstücke DN 2000 H 2310 mm h1 2010 mm W 120 mm
  • CENTUB<sup>®</sup> Spezialschachtunterteile
  • CENTUB<sup>®</sup> Spezialschachtunterteile
  • CENTUB<sup>®</sup> Spezialschachtunterteile
4 Bilder

CENTUB Spezialschachtunterteil

A0603 Art. 136661
inkl. Rinnenausbildung, exkl. Anschlussformstücke, inkl. Kugelkopftraganker
Gruppe
AH
Nennweite DN
2000
Höhe H (mm)
2310
Höhe h1
2010
Aussendurchmesser OD
2240
Bodenstärke t1
300
Wandstärke W
120
Produktlinie
CENTUB®
HW
71
Swissness
Swissness

exkl. Anschlussformstücke

DN 2000 H 2310 mm h1 2010 mm W 120 mm
Hinweis
  • Andere Bauhöhen und Nennweiten oder Ausführung mit Doppelrohrleitungen auf Anfrage.
Lieferumfang
  • Grundelement, exkl. Einbau von Muffen, Schachtfutter oder Schachtstutzen, Keilgleitdichtung und Gleitmittel.
  • Inkl. Kugelkopftraganker und Gerinneeinbau.
  • Ab Durchlauf DN 600 Trittnischen im Preis inbegriffen. Lage der Trittnische nach Angaben des Bestellers.
