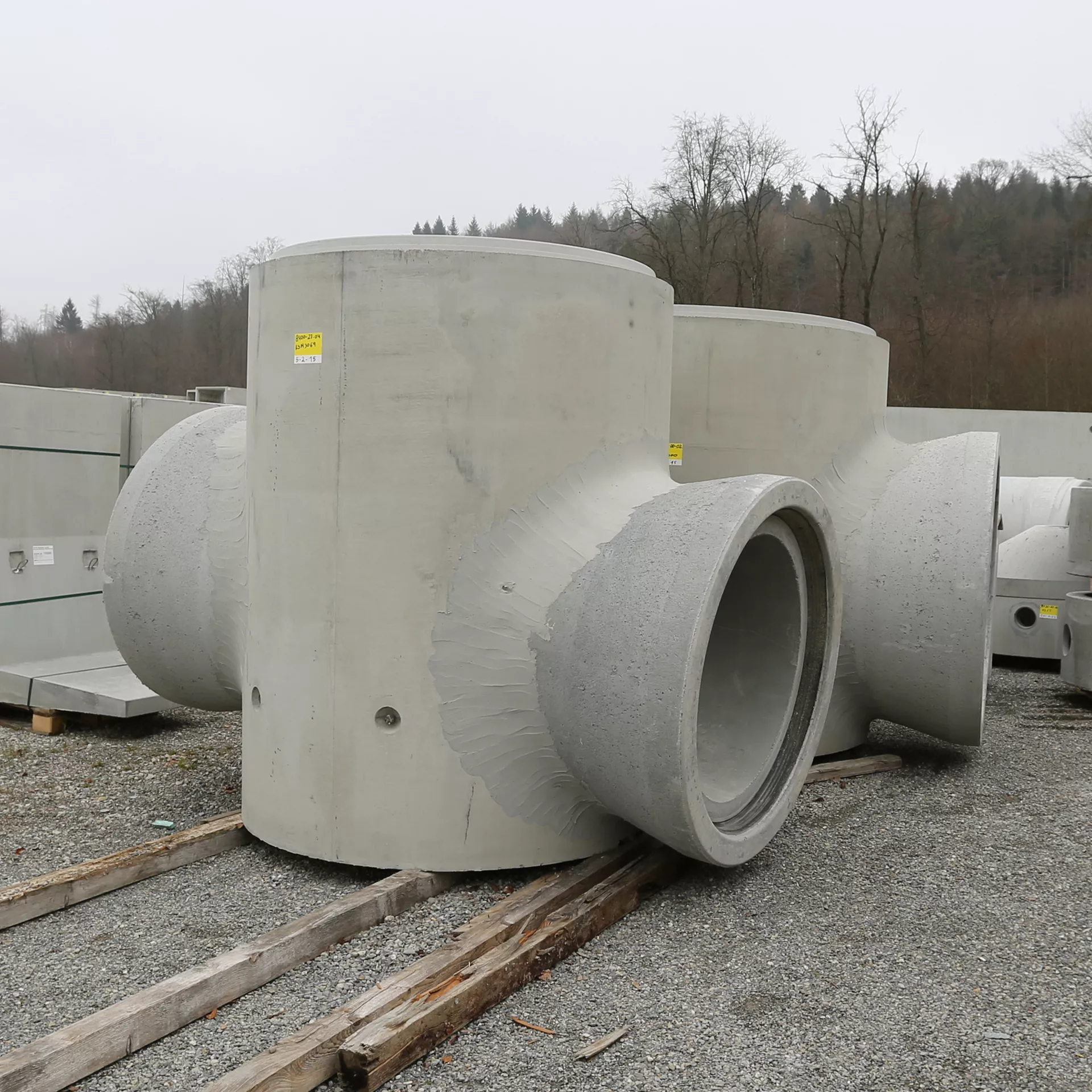

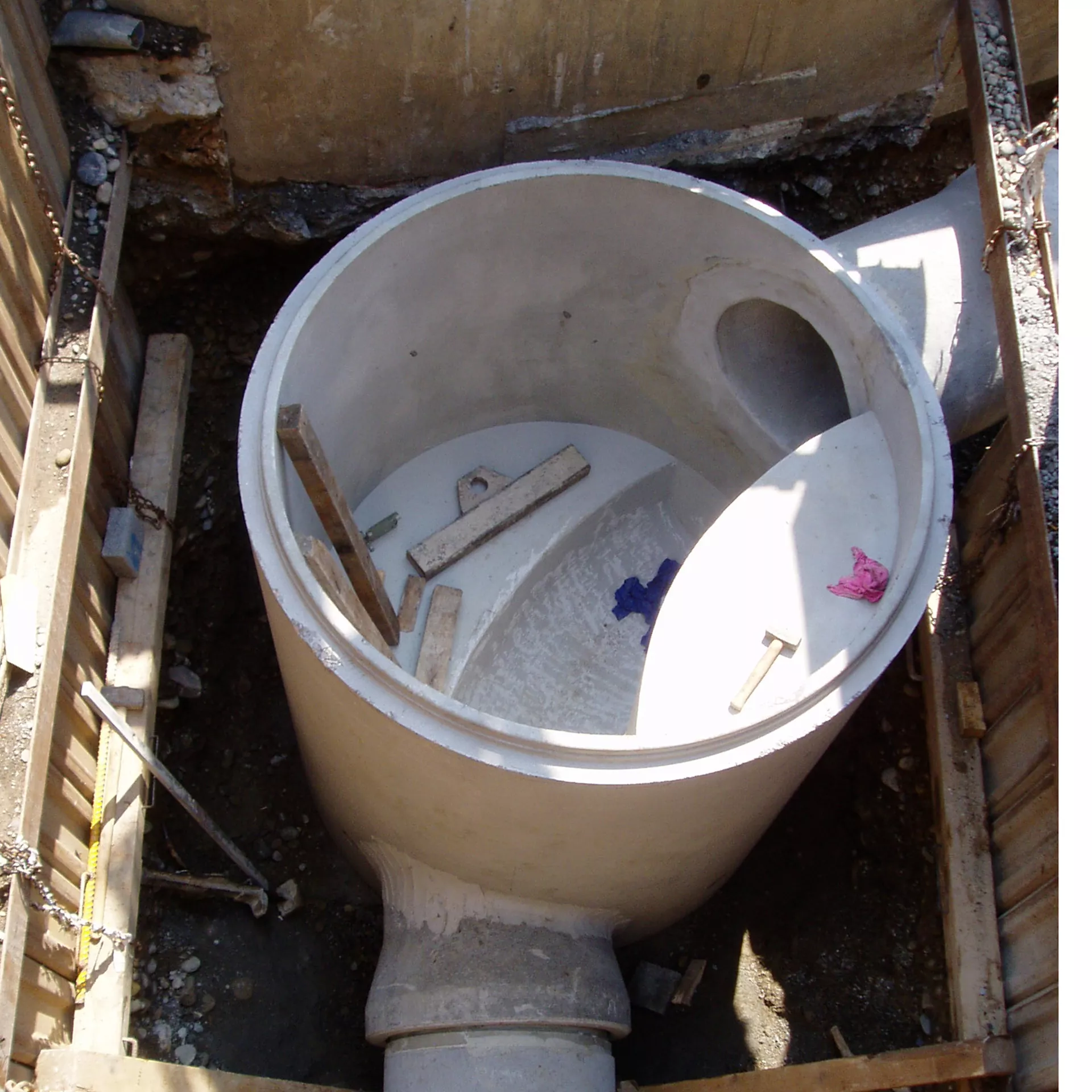

CENTUB Spezialschachtunterteil
A0603 Art. 119704
inkl. Rinnenausbildung, exkl. Anschlussformstücke, inkl. Kugelkopftraganker
Gruppe
AH

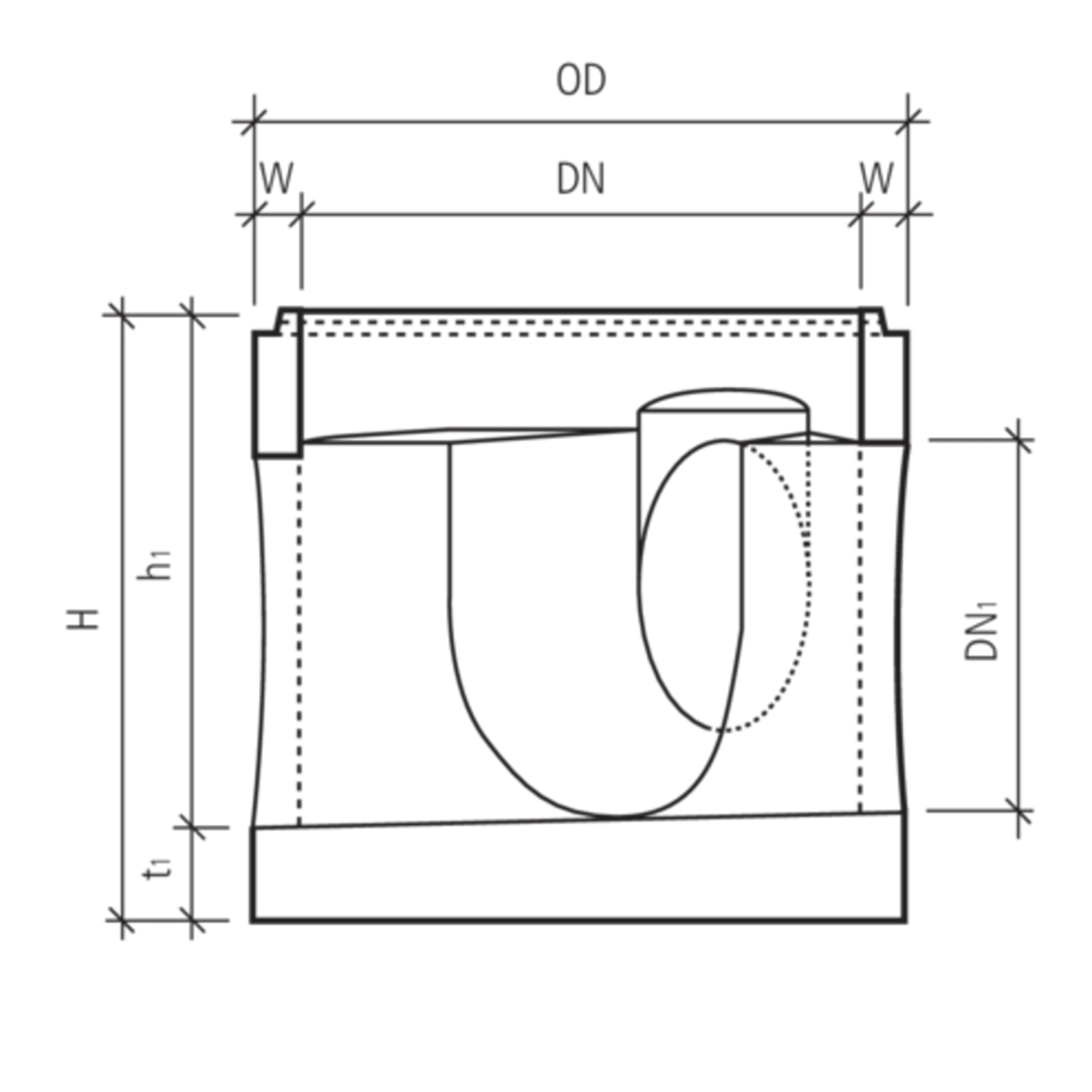

Nennweite DN
1500
Höhe H (mm)
1650
Höhe h1
1350
Aussendurchmesser OD
1740
Bodenstärke t1
300
Wandstärke W
120
Produktlinie
CENTUB®
HW
71
Swissness
Swissness
exkl. Anschlussformstücke
DN 1500 H 1650 mm h1 1350 mm W 120 mm
Hinweis
- Andere Bauhöhen und Nennweiten oder Ausführung mit Doppelrohrleitungen auf Anfrage.
Lieferumfang
- Grundelement, exkl. Einbau von Muffen, Schachtfutter oder Schachtstutzen, Keilgleitdichtung und Gleitmittel.
- Inkl. Kugelkopftraganker und Gerinneeinbau.
- Ab Durchlauf DN 600 Trittnischen im Preis inbegriffen. Lage der Trittnische nach Angaben des Bestellers.
