CENTUB<sup>®</sup> Massschachtunterteile rund gegossen
CENTUB<sup>®</sup> Massschachtunterteile rund gegossen
  • CENTUB<sup>®</sup> Massschachtunterteile rund gegossen
  • CENTUB<sup>®</sup> Massschachtunterteile rund gegossen
2 Bilder

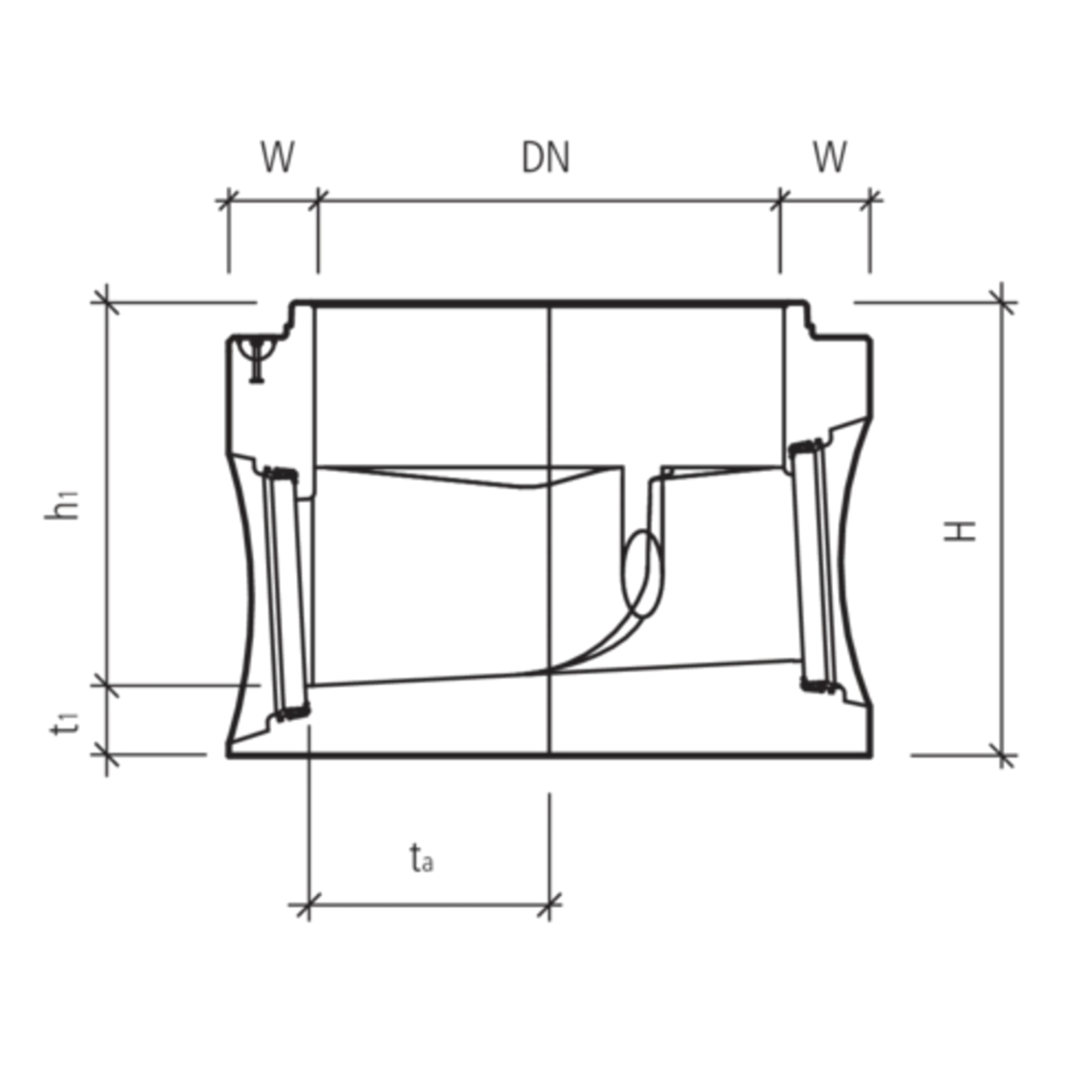

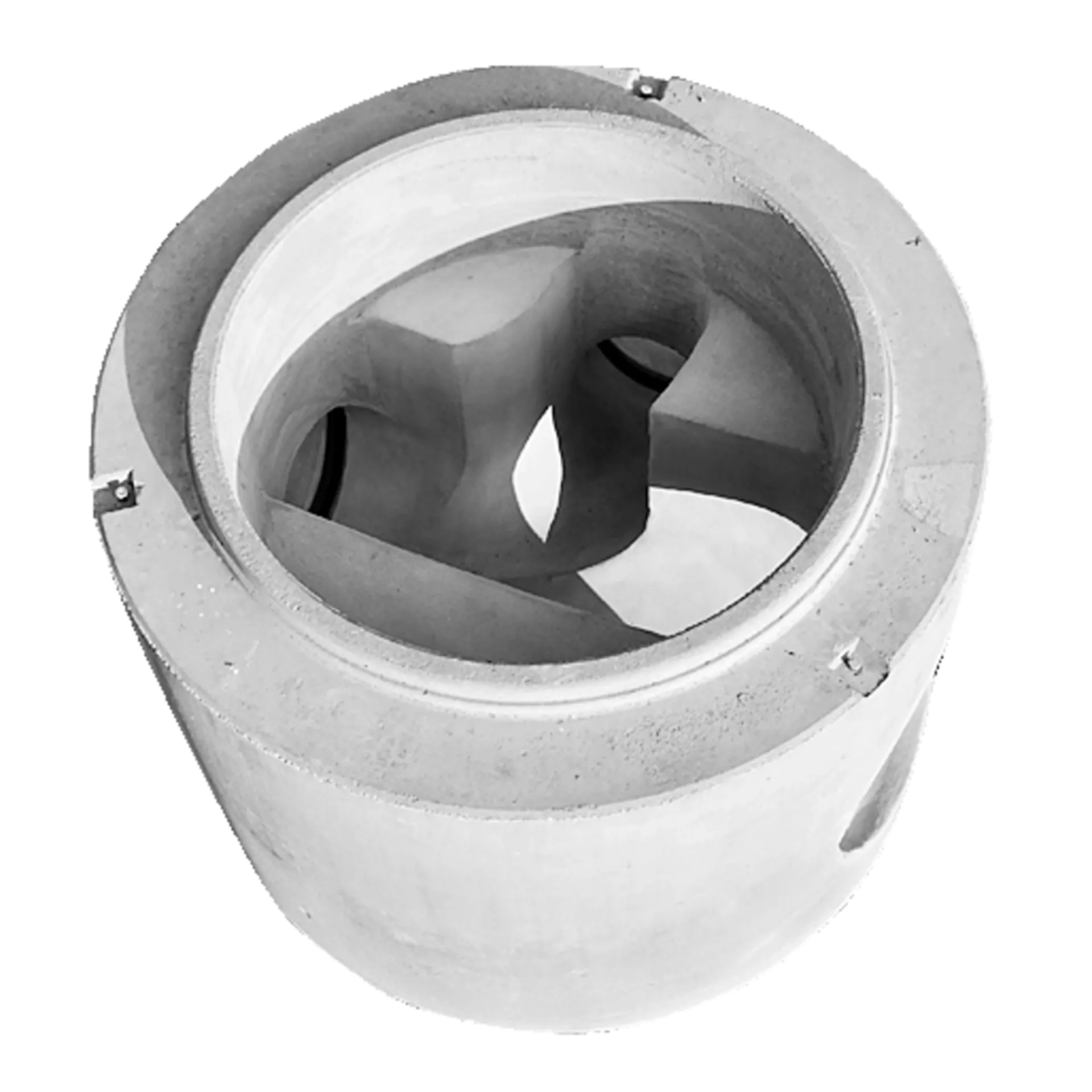

CENTUB® Massschachtunterteile rund gegossen

Produkt: A0601
gegossen, inkl. Rinnenausbildung, inkl. Keilgleitdichtungen für CENTUB®-, PP-, PEHD-, PVC-U-, GFK-, GGG- und STZ-Rohre bei Aus- und Einlauf
Vorfabrizierte CENTUB® Massschachtunterteile sind exakt auf Ihre Anforderungen abgestimmt. Die computergesteuerte Fertigung ermöglicht individuelle Schachtunterteile von höchster Qualität.

CENTUB® Massschachtunterteile sind Teil des bewährten CENTUB® Kanalisationsrohrsystems, das für Qualität und Sicherheit bekannt ist. Sie erfüllen die immer höheren Anforderungen des Gewässerschutzgesetzes an die Siedlungsentwässerung. Dank CNC-unterstützter Fertigung sind massgenaue und individuelle Massschachtunterteile – exakt auf Ihr Projekt abgestimmt – problemlos möglich.

Bauteile von absoluter Dichtheit

Mit der CNC-unterstützten Fertigungstechnik haben wir die Möglichkeit, unsere CENTUB® Massschachtunterteile objektspezifisch so anzupassen, dass sie genau auf die örtlichen Gegebenheiten zugeschnitten sind. Nachdem Sie uns die technischen Daten übermittelt haben, fräsen wir aus einem Styropor-Rohling die optimalen hydraulischen Verläufe der Gerinne. Das Ergebnis dieser CNC-gesteuerten, vollvariablen Fräsung sind monolithische CENTUB® Massschachtunterteile für Kanalisationen von absoluter Dichtheit. Die computergesteuerte Fertigung garantiert hochpräzise und normenkonforme Schachtunterteile, die alle baulichen und betrieblichen Anforderungen erfüllen und rasch auf die Baustelle geliefert werden können.

Projektspezifische Zuläufe

CENTUB® Massschachtunterteile stellen wir in diversen Nennweiten und verschiedenen Formen her. Sie haben die Wahl zwischen CENTUB® Massschachtunterteile rund und CENTUB® Massschachtunterteile oval. Die Spezifikationen für zusätzliche Leitungsanschlüsse mit Rinnenausbildung sind unter CENTUB® Massschachtunterteile Zuläufe zu finden. CENTUB® Spezialschachtunterteile sind ebenfalls erhältlich. Als Anschluss an das Schachtunterteil dienen verschiedenste Rohrtypen sowie Schachtringe, Konen oder Abdeckplatten. Um die Dauerhaftigkeit unserer CENTUB® Massschachtunterteile zu sichern, sind unsere Versetzhinweise für Abwasserleitungssysteme zu beachten.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm)
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 135628
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 300
DN 800 H 750 mm h1 550 mm W 195 mm
Verfügbarkeit
Artikelnummer 135628
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 750
Höhe h1 550
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 195
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 113830
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 800 H 875 mm h1 675 mm W 195 mm
Verfügbarkeit
Artikelnummer 113830
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 875
Höhe h1 675
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 195
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 129314
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 800 H 1000 mm h1 800 mm W 195 mm
Verfügbarkeit
Artikelnummer 129314
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 800
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 195
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 134772
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 800 H 1125 mm h1 925 mm W 195 mm
Verfügbarkeit
Artikelnummer 134772
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1125
Höhe h1 925
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 195
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 113227
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 300
DN 1000 H 750 mm h1 550 mm W 255 mm
Verfügbarkeit
Artikelnummer 113227
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 750
Höhe h1 550
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 255
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 130477
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 300
DN 1000 H 875 mm h1 675 mm W 255 mm
Verfügbarkeit
Artikelnummer 130477
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 875
Höhe h1 675
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 255
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 108070
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 500
DN 1000 H 1000 mm h1 800 mm W 255 mm
Verfügbarkeit
Artikelnummer 108070
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 800
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 255
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 125736
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1000 H 1125 mm h1 925 mm W 255 mm
Verfügbarkeit
Artikelnummer 125736
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1125
Höhe h1 925
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 255
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 119949
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1000 H 1250 mm h1 1050 mm W 255 mm
Verfügbarkeit
Artikelnummer 119949
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1250
Höhe h1 1050
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 255
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 125150
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1000 H 1375 mm h1 1175 mm W 255 mm
Verfügbarkeit
Artikelnummer 125150
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1375
Höhe h1 1175
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 255
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 109702
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1200 H 1250 mm h1 1050 mm W 260 mm
Verfügbarkeit
Artikelnummer 109702
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1250
Höhe h1 1050
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 260
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 131929
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1200 H 1375 mm h1 1175 mm W 260 mm
Verfügbarkeit
Artikelnummer 131929
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1375
Höhe h1 1175
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 260
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 107626
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1200 H 1250 mm h1 1030 mm W 320 mm
Verfügbarkeit
Artikelnummer 107626
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1250
Höhe h1 1030
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 220
Wandstärke W 320
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 109481
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1200 H 1375 mm h1 1155 mm W 320 mm
Verfügbarkeit
Artikelnummer 109481
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1375
Höhe h1 1155
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 220
Wandstärke W 320
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 135632
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 800
DN 1200 H 1500 mm h1 1280 mm W 320 mm
Verfügbarkeit
Artikelnummer 135632
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1500
Höhe h1 1280
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 220
Wandstärke W 320
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 126950
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 800
DN 1200 H 1625 mm h1 1405 mm W 320 mm
Verfügbarkeit
Artikelnummer 126950
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1625
Höhe h1 1405
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 220
Wandstärke W 320
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 111860
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 800
DN 1200 H 1750 mm h1 1530 mm W 320 mm
Verfügbarkeit
Artikelnummer 111860
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1750
Höhe h1 1530
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 220
Wandstärke W 320
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 129531
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 150
DN 800 H 500 mm h1 350 mm W 180 mm
Verfügbarkeit
Artikelnummer 129531
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1 350
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 150
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 104800
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 250
DN 800 H 625 mm h1 475 mm W 180 mm
Verfügbarkeit
Artikelnummer 104800
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 625
Höhe h1 475
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 150
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 122453
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 300
DN 800 H 750 mm h1 600 mm W 180 mm
Verfügbarkeit
Artikelnummer 122453
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 750
Höhe h1 600
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 150
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 125739
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 800 H 875 mm h1 725 mm W 180 mm
Verfügbarkeit
Artikelnummer 125739
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 875
Höhe h1 725
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 150
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 192912
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 300
DN 800 H 750 mm h1 550 mm W 180 mm
Verfügbarkeit
Artikelnummer 192912
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 750
Höhe h1 550
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 174464
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 800 H 875 mm h1 675 mm W 180 mm
Verfügbarkeit
Artikelnummer 174464
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 875
Höhe h1 675
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 198987
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 800 H 1000 mm h1 800 mm W 180 mm
Verfügbarkeit
Artikelnummer 198987
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 800
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 137491
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 800 H 1125 mm h1 925 mm W 180 mm
Verfügbarkeit
Artikelnummer 137491
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 800
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1125
Höhe h1 925
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 104163
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 300
DN 1000 H 750 mm h1 550 mm W 210 mm
Verfügbarkeit
Artikelnummer 104163
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 750
Höhe h1 550
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 210
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 136615
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 1000 H 875 mm h1 675 mm W 210 mm
Verfügbarkeit
Artikelnummer 136615
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 875
Höhe h1 675
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 210
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 114270
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 1000 H 1000 mm h1 800 mm W 210 mm
Verfügbarkeit
Artikelnummer 114270
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 800
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 210
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 115720
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 1000 H 1125 mm h1 925 mm W 210 mm
Verfügbarkeit
Artikelnummer 115720
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1125
Höhe h1 925
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 210
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 179318
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 300
DN 1000 H 750 mm h1 550 mm W 150 mm
Verfügbarkeit
Artikelnummer 179318
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 750
Höhe h1 550
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 150
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 189315
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 1000 H 875 mm h1 675 mm W 150 mm
Verfügbarkeit
Artikelnummer 189315
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 875
Höhe h1 675
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 150
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 193156
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 1000 H 1000 mm h1 800 mm W 150 mm
Verfügbarkeit
Artikelnummer 193156
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 800
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 150
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 172369
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 1000 H 1125 mm h1 925 mm W 150 mm
Verfügbarkeit
Artikelnummer 172369
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1125
Höhe h1 925
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 150
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 193597
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 300
DN 1000 H 750 mm h1 550 mm W 210 mm
Verfügbarkeit
Artikelnummer 193597
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 750
Höhe h1 550
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 210
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 160359
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 1000 H 875 mm h1 675 mm W 210 mm
Verfügbarkeit
Artikelnummer 160359
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 875
Höhe h1 675
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 210
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 173779
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 500
DN 1000 H 1000 mm h1 800 mm W 210 mm
Verfügbarkeit
Artikelnummer 173779
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 800
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 210
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 152873
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1000 H 1125 mm h1 925 mm W 210 mm
Verfügbarkeit
Artikelnummer 152873
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1125
Höhe h1 925
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 210
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 189382
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1000 H 1250 mm h1 1050 mm W 210 mm
Verfügbarkeit
Artikelnummer 189382
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1250
Höhe h1 1050
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 210
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 165104
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1000 H 1375 mm h1 1175 mm W 210 mm
Verfügbarkeit
Artikelnummer 165104
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1375
Höhe h1 1175
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 210
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 118319
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 300
DN 1200 H 750 mm h1 550 mm W 260 mm
Verfügbarkeit
Artikelnummer 118319
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 750
Höhe h1 550
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 260
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 112677
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 1200 H 875 mm h1 675 mm W 260 mm
Verfügbarkeit
Artikelnummer 112677
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 875
Höhe h1 675
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 260
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 122276
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 500
DN 1200 H 1000 mm h1 800 mm W 260 mm
Verfügbarkeit
Artikelnummer 122276
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 800
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 260
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 117657
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1200 H 1125 mm h1 925 mm W 260 mm
Verfügbarkeit
Artikelnummer 117657
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1125
Höhe h1 925
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 260
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 71
Artikelnummer 189314
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 350
DN 1200 H 750 mm h1 550 mm W 180 mm
Verfügbarkeit
Artikelnummer 189314
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 750
Höhe h1 550
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 139712
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 1200 H 875 mm h1 675 mm W 180 mm
Verfügbarkeit
Artikelnummer 139712
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 875
Höhe h1 675
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 144893
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 400
DN 1200 H 1000 mm h1 800 mm W 180 mm
Verfügbarkeit
Artikelnummer 144893
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 800
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 139755
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1200 H 1125 mm h1 925 mm W 180 mm
Verfügbarkeit
Artikelnummer 139755
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1125
Höhe h1 925
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 179961
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1200 H 1250 mm h1 1050 mm W 180 mm
Verfügbarkeit
Artikelnummer 179961
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1250
Höhe h1 1050
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 144489
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1200 H 1375 mm h1 1175 mm W 180 mm
Verfügbarkeit
Artikelnummer 144489
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1375
Höhe h1 1175
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 200
Wandstärke W 180
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 124590
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1200 H 1375 mm h1 1155 mm W 260 mm
Verfügbarkeit
Artikelnummer 124590
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1375
Höhe h1 1155
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 220
Wandstärke W 260
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 137655
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 700
DN 1200 H 1500 mm h1 1280 mm W 260 mm
Verfügbarkeit
Artikelnummer 137655
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1500
Höhe h1 1280
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 220
Wandstärke W 260
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 101492
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 800
DN 1200 H 1625 mm h1 1405 mm W 260 mm
Verfügbarkeit
Artikelnummer 101492
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1625
Höhe h1 1405
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 220
Wandstärke W 260
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 106026
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 800
DN 1200 H 1750 mm h1 1530 mm W 260 mm
Verfügbarkeit
Artikelnummer 106026
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1200
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1750
Höhe h1 1530
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 220
Wandstärke W 260
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 128944
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 500
DN 1500 H 1125 mm h1 825 mm W 270 mm
Verfügbarkeit
Artikelnummer 128944
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1500
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1125
Höhe h1 825
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 270
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 146224
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 500
DN 1500 H 1250 mm h1 950 mm W 270 mm
Verfügbarkeit
Artikelnummer 146224
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1500
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1250
Höhe h1 950
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 270
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 102989
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 1500 H 1375 mm h1 1075 mm W 270 mm
Verfügbarkeit
Artikelnummer 102989
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1500
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1375
Höhe h1 1075
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 270
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 198082
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 800
DN 1500 H 1500 mm h1 1200 mm W 270 mm
Verfügbarkeit
Artikelnummer 198082
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1500
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1500
Höhe h1 1200
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 270
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 170546
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 900
DN 1500 H 1625 mm h1 1325 mm W 270 mm
Verfügbarkeit
Artikelnummer 170546
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1500
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1625
Höhe h1 1325
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 270
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 129576
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 1000
DN 1500 H 1750 mm h1 1450 mm W 270 mm
Verfügbarkeit
Artikelnummer 129576
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1500
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1750
Höhe h1 1450
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 270
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 173221
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 1000
DN 1500 H 1875 mm h1 1575 mm W 270 mm
Verfügbarkeit
Artikelnummer 173221
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 1500
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1875
Höhe h1 1575
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 270
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 112028
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 600
DN 2000 H 1375 mm h1 1075 mm W 310 mm
Verfügbarkeit
Artikelnummer 112028
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 2000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1375
Höhe h1 1075
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 310
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 111000
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 800
DN 2000 H 1500 mm h1 1200 mm W 310 mm
Verfügbarkeit
Artikelnummer 111000
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 2000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1500
Höhe h1 1200
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 310
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 198870
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 900
DN 2000 H 1625 mm h1 1325 mm W 310 mm
Verfügbarkeit
Artikelnummer 198870
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 2000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1625
Höhe h1 1325
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 310
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 103520
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 1000
DN 2000 H 1750 mm h1 1450 mm W 310 mm
Verfügbarkeit
Artikelnummer 103520
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 2000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1750
Höhe h1 1450
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 310
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 103409
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 1000
DN 2000 H 1875 mm h1 1575 mm W 310 mm
Verfügbarkeit
Artikelnummer 103409
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 2000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 1875
Höhe h1 1575
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 310
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 198590
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 1200
DN 2000 H 2000 mm h1 1700 mm W 310 mm
Verfügbarkeit
Artikelnummer 198590
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 2000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 2000
Höhe h1 1700
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 310
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Artikelnummer 133543
CENTUB Massschachtunterteil
mit integrierter Dichtung NW 100 - 1200
DN 2000 H 2125 mm h1 1825 mm W 310 mm
Verfügbarkeit
Artikelnummer 133543
Preis
Per Stk
LE-Norm SN EN 1917
Gruppe AH
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN 2000
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 2125
Höhe h1 1825
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1 300
Wandstärke W 310
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie CENTUB<sup>®</sup>
HW 11
Hinweis
  • Informationen zum maximalen Anschlussgefälle, Höhenversatze und Zwischenwinkel auf Anfrage.
  • Anschlüsse NW 900 - 1200 nur für CENTUB®-Röser Stahlbetonrohre möglich.
Lieferumfang
  • Inkl. Kugelkopftraganker DN 800 LK 1.3, DN 1000 LK 2.5, DN 1200 LK 5.0.
Downloads
A0000 Versetzhinweise für Abwasserleitungssysteme »
