Konen exzentrisch D 150 bis 200 cm
Konen exzentrisch D 150 bis 200 cm

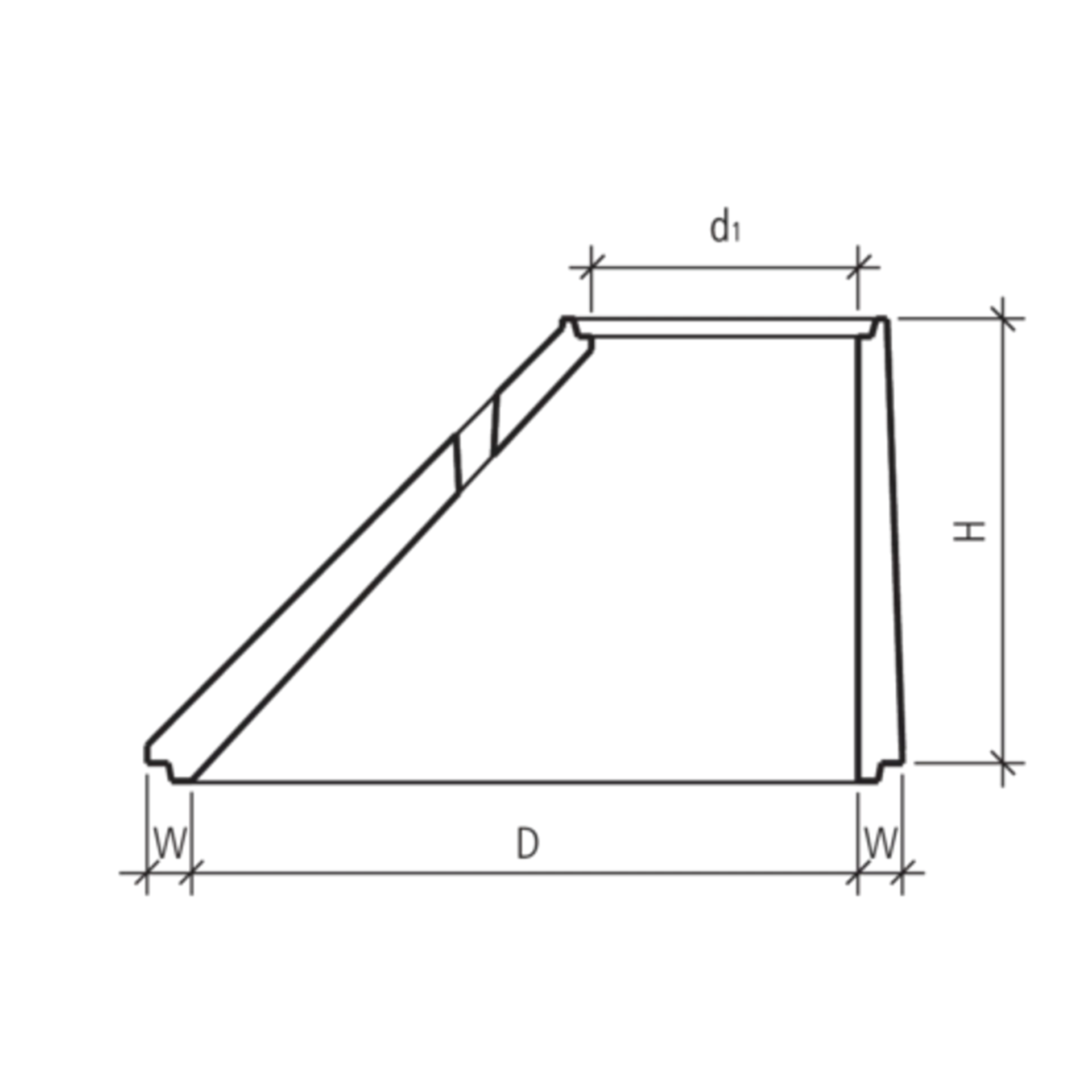

Konus exzentrisch
A4011 Art. 101467
unbewehrt, exzentrisch, mit Falzmuffe
Gruppe
AD
Innendurchmesser D
2000
Innendurchmesser d1
600
Höhe H (mm)
1000
Wandstärke W
100
Bewehrung
unbewehrt
HW
23
Swissness
Swissness
D 200 cm d1 60 cm H 100 cm W 10 cm
Hinweis
- Fabrikationsbedingt können Konen D 150 cm im Bereich der Obermuffe Massdifferenzen aufweisen. Für den direkten Einbau einer falzbündigen Abdeckung empfiehlt sich das Aufsetzen eines Ausgleichsrings.
CAD- & BIM-Downloads
