Abläufe und Konen Typ SG/GR/AR

Produkt: A4007
unbewehrt, mit Falzmuffe
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm)
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 119676
Schluckschacht Typ AR 38
mit schrägem Boden u. Aussparung 25 cm
D 70 cm LW 44/44 cm H 65 cm W 7 cm
Verfügbarkeit
Artikelnummer 119676
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 650
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 44 – 44
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Farbe
Typ
Produktlinie
HW 73
Artikelnummer 130410

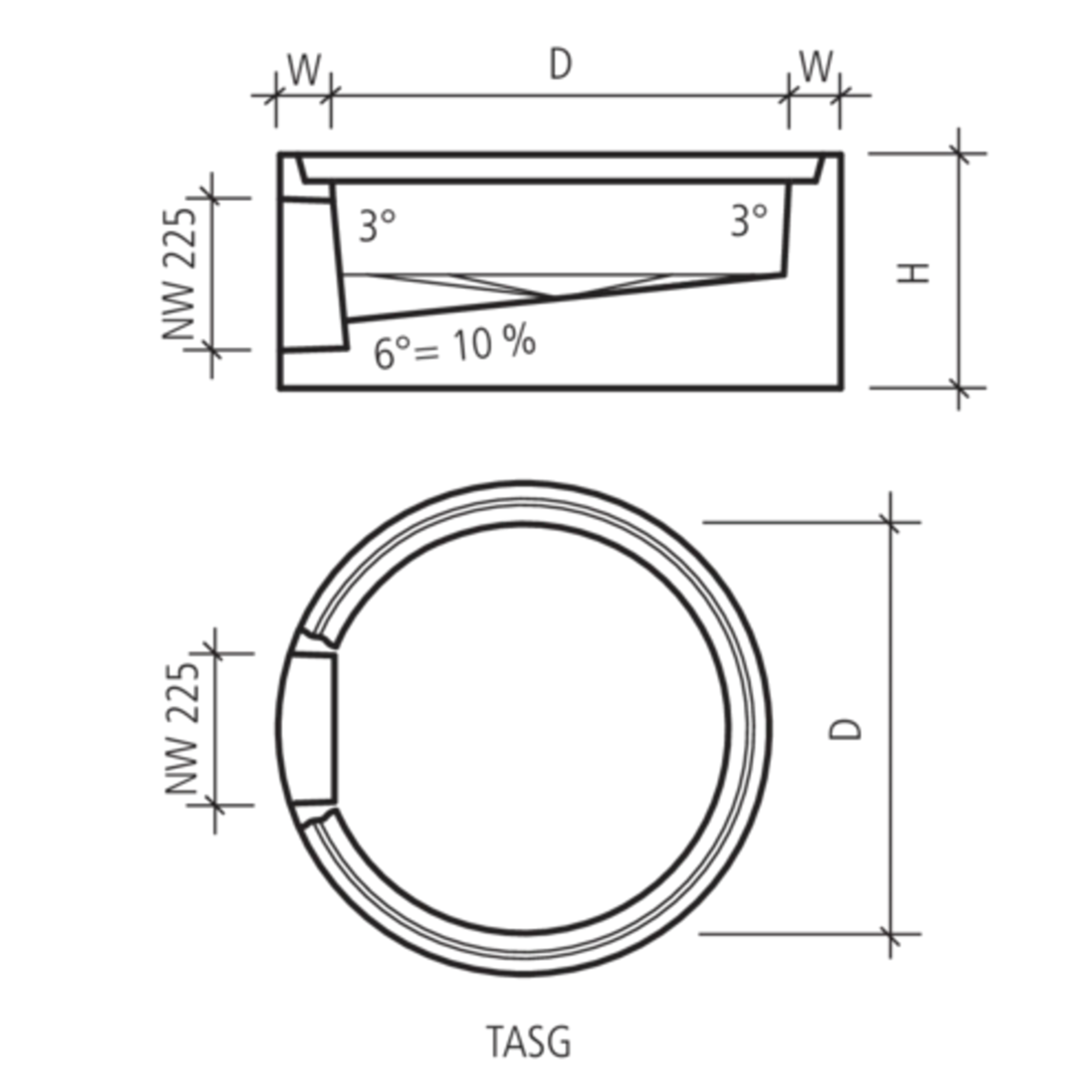

Bodenstück zu Konus DN 70 44/34
mit schrägem Boden
D 70 cm H 35 cm W 7 cm
Verfügbarkeit
Artikelnummer 130410
Preis
Per Stk
LE-Norm
Gruppe AL
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 350
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Farbe
Typ
Produktlinie
HW 73
Artikelnummer 113489
Konus Typ SG/GR zentrisch P27.2
Einstieg rund
D 70 cm, d1 60 cm, H 55.5 cm, W 7 cm
Verfügbarkeit
Artikelnummer 113489
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK D 400
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1 600
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 555
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 135615
Konus Typ SG/GR zentrisch P27.4
Einstieg rund
D 80 cm, d1 60 cm, H 60 cm, W 8 cm
Verfügbarkeit
Artikelnummer 135615
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK D 400
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1 600
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 129478
Konus Typ SG/GR zentrisch P27.1
Einstieg rechteckig
D 70 cm LW 45/50 cm, H 55.5 cm, W 7 cm
Verfügbarkeit
Artikelnummer 129478
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK D 400
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 555
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 45 – 50
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 112526
Konus Typ SG/GR zentrisch P27.3
Einstieg rechteckig
D 80 cm LW 45/50 cm, H 60 cm, W 8 cm
Verfügbarkeit
Artikelnummer 112526
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK D 400
Betonverbrauch BV
Innendurchmesser D 800
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 600
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 45 – 50
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 126601
Konus Typ SG/GR für System Kofel P27.5
Einstieg rechteckig
D 70 cm LW 38/43 cm, H 50 cm, W 7 cm
Verfügbarkeit
Artikelnummer 126601
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK D 400
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 43 – 38
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 115104
Konus Typ AR exzentrisch
verstärkt, Einstieg rechteckig
D 70 cm LW 44/44 cm H 65 cm W 7 cm
Verfügbarkeit
Artikelnummer 115104
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK D 400
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 650
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 44 – 44
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Farbe
Typ
Produktlinie
HW 73
Artikelnummer 108172
Konus Typ TASG exzentrisch
verstärkt, Einstieg rechteckig
D 70 cm LW 44/34 cm H 65 cm W 7 cm
Verfügbarkeit
Artikelnummer 108172
Preis
Per Stk
LE-Norm
Gruppe AD
Winkel alpha
Anker
Breite B (mm)
Breite b1 (mm)
Winkel beta
Belastungsklasse BK D 400
Betonverbrauch BV
Innendurchmesser D 700
Innendurchmesser d1
Nennweite DN
Nennweite DN1
Festigkeitsklasse FK
Höhe H (mm) 650
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Sohlengefälle J
Höhe h3 (mm)
Länge L (mm)
Länge l1
Lichte Weite LW 44 – 34
Nennweite NW
Nennweite NW1
LN (mm)
Nennweite NW2
Aussendurchmesser OD
Aussendurchmesser Muffe ODm
Radius R
Sprossen
NT (mm)
Bodenstärke T
Bodenstärke t1
Wandstärke W 70
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung unbewehrt
Farbe
Typ
Produktlinie
HW 73
Hinweis
  • Produkte entsprechen den Normvorgaben der kantonalen Tiefbauämter.
