Dachwasserschächte rund

Produkt: H7001
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Breite B (mm)
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm)
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm)
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1
Wandstärke W
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW

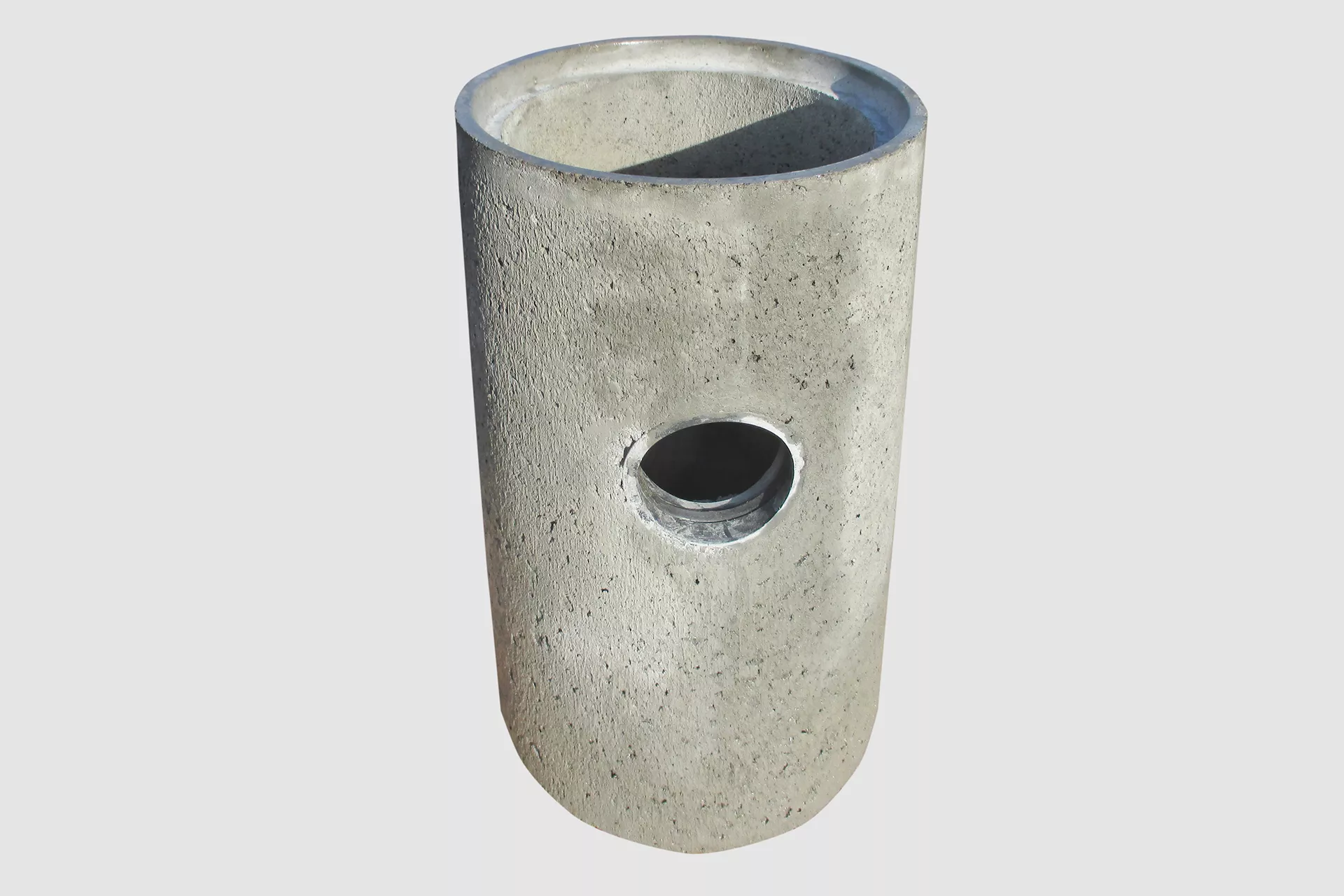

Artikelnummer 100595
Dachwasserschacht Typ TB
Einlauf oben, exkl. Deckel
mit Aussparung für Tauchbogen d1 16 cm
D 30 cm H 68 cm W 4 cm
Verfügbarkeit
Artikelnummer 100595
Preis 105.00
Per Stk
LE-Norm
Gruppe HL
Breite B (mm)
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D 300
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 680
Höhe h1 140
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm)
Höhe h3 (mm)
Länge l1
Lichte Weite LW 16
Maschenweite MW
Aussendurchmesser OD 380
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 100
Wandstärke W 4
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 71

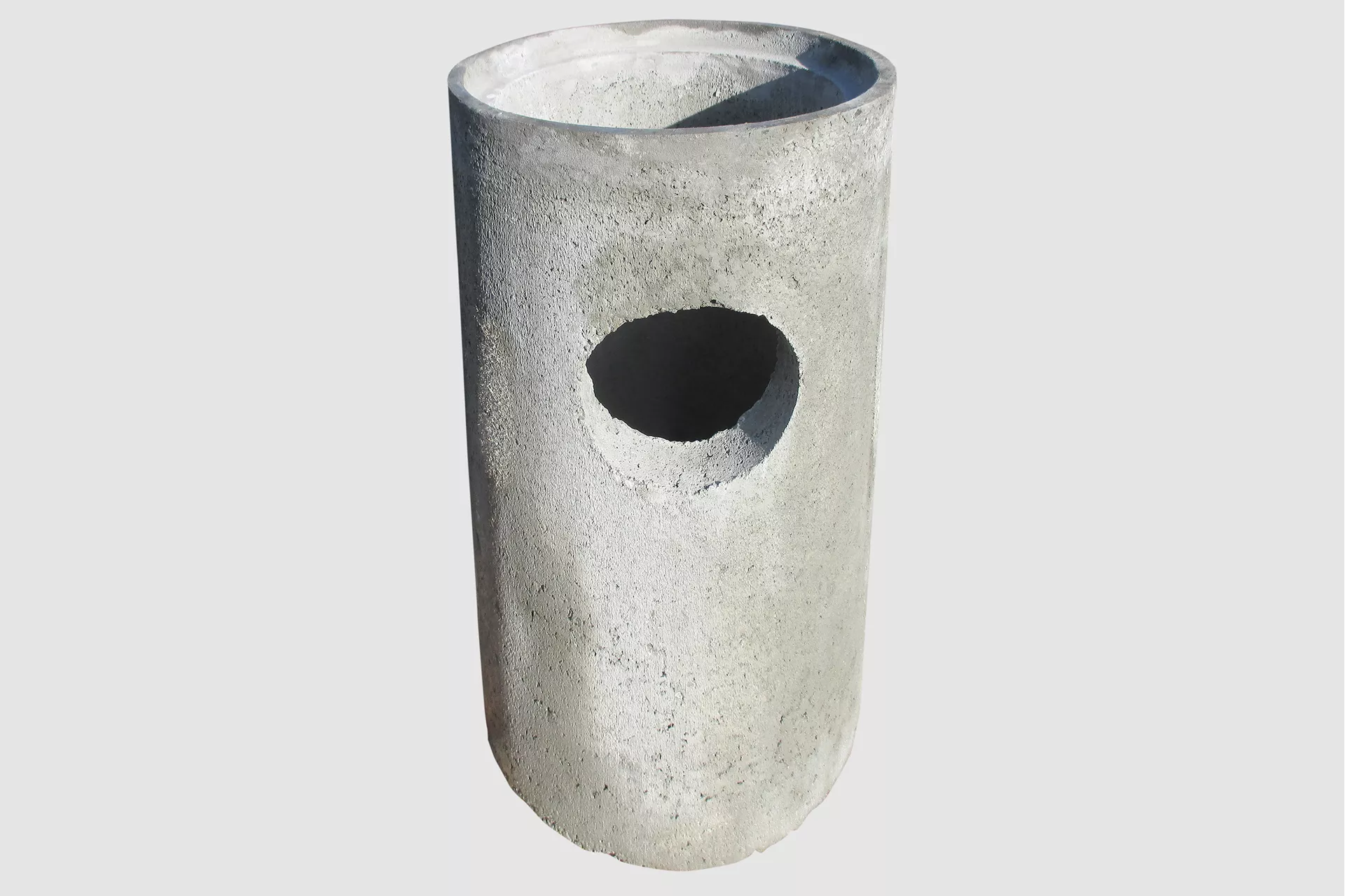

Artikelnummer 131159
Dachwasserschacht Typ EO
Einlauf oben, exkl. Deckel
mit Betonscheidewand d1 15 cm
D 30 cm H 68 cm W 4 cm
Verfügbarkeit
Artikelnummer 131159
Preis 166.00
Per Stk
LE-Norm
Gruppe HL
Breite B (mm)
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D 300
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 680
Höhe h1 140
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm)
Höhe h3 (mm)
Länge l1
Lichte Weite LW 15
Maschenweite MW
Aussendurchmesser OD 380
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 100
Wandstärke W 4
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 71
Artikelnummer 101628
Dachwasserschacht Typ ES
Einlauf seitlich, exkl. Deckel
mit Betonscheidewand d1 15 cm
D 30 cm H 68 cm W 4 cm
Verfügbarkeit
Artikelnummer 101628
Preis 185.00
Per Stk
LE-Norm
Gruppe HL
Breite B (mm)
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D 300
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 680
Höhe h1 140
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm)
Höhe h3 (mm)
Länge l1
Lichte Weite LW 15
Maschenweite MW
Aussendurchmesser OD 380
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 100
Wandstärke W 4
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 71

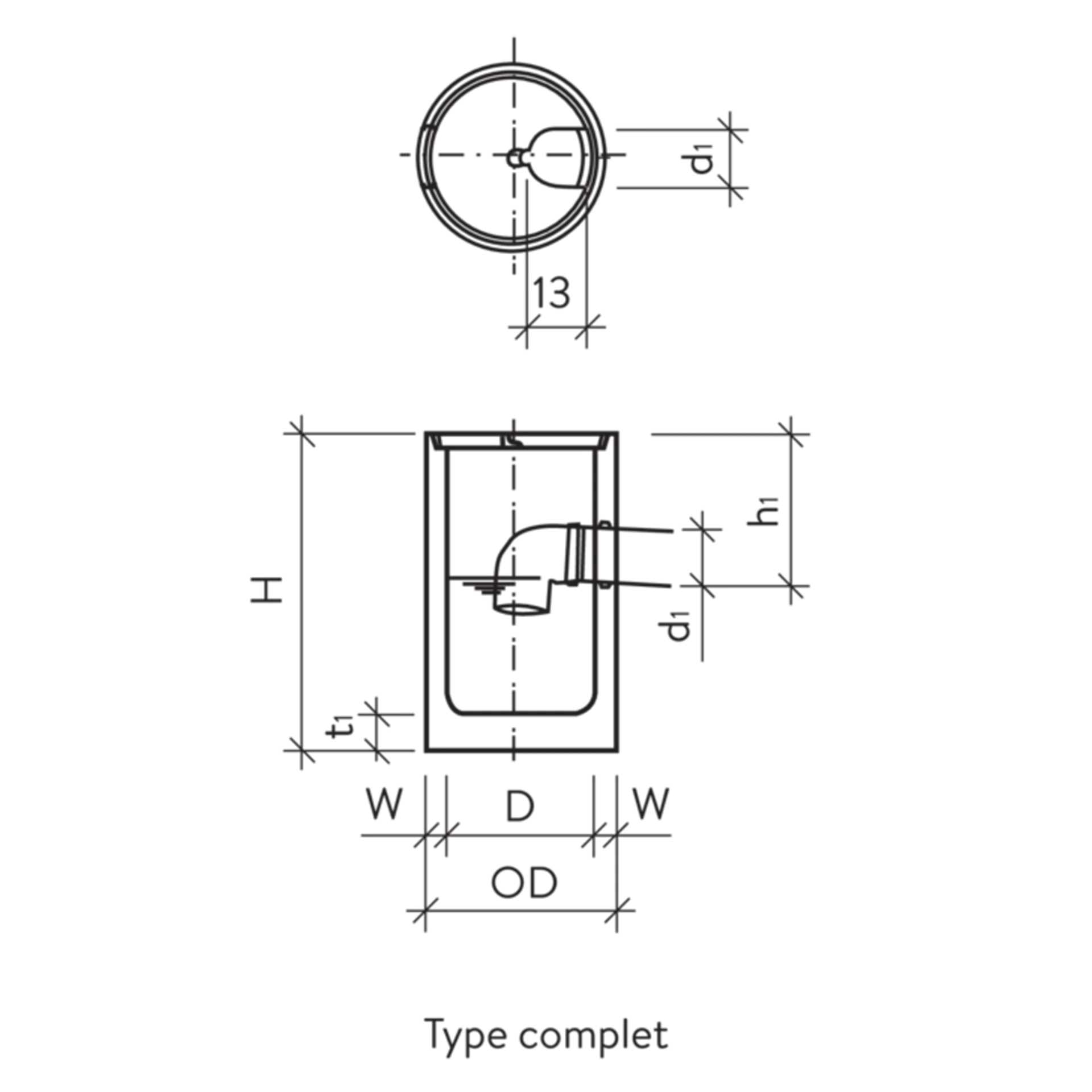

Artikelnummer 128907
Dachwassersammler Typ 1
komplett inkl. Deckel und Tauchbogen
D 30 cm H 65 cm d1 10 cm
Verfügbarkeit
Artikelnummer 128907
Preis 281.00
Per Stk
LE-Norm
Gruppe HL
Breite B (mm)
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D 300
Innendurchmesser d1 100
Nennweite DN
Höhe H (mm) 650
Höhe h1 300
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm)
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD 380
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 80
Wandstärke W 4
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 11, 71
Artikelnummer 114085
Dachwassersammler Einzelteile
Tauchbogen NW 100
Verfügbarkeit
Artikelnummer 114085
Preis 41.00
Per Stk
LE-Norm
Gruppe HL
Breite B (mm)
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm)
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm)
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1
Wandstärke W
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 99
Artikelnummer 119039
Dachwassersammler Einzelteile
Unterteil mit eingegoss. Schachtfutter
D 30 cm H 65 cm
Verfügbarkeit
Artikelnummer 119039
Preis 203.00
Per Stk
LE-Norm
Gruppe HL
Breite B (mm)
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D 300
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 650
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm)
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD 40
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1 380
Wandstärke W
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 11, 71

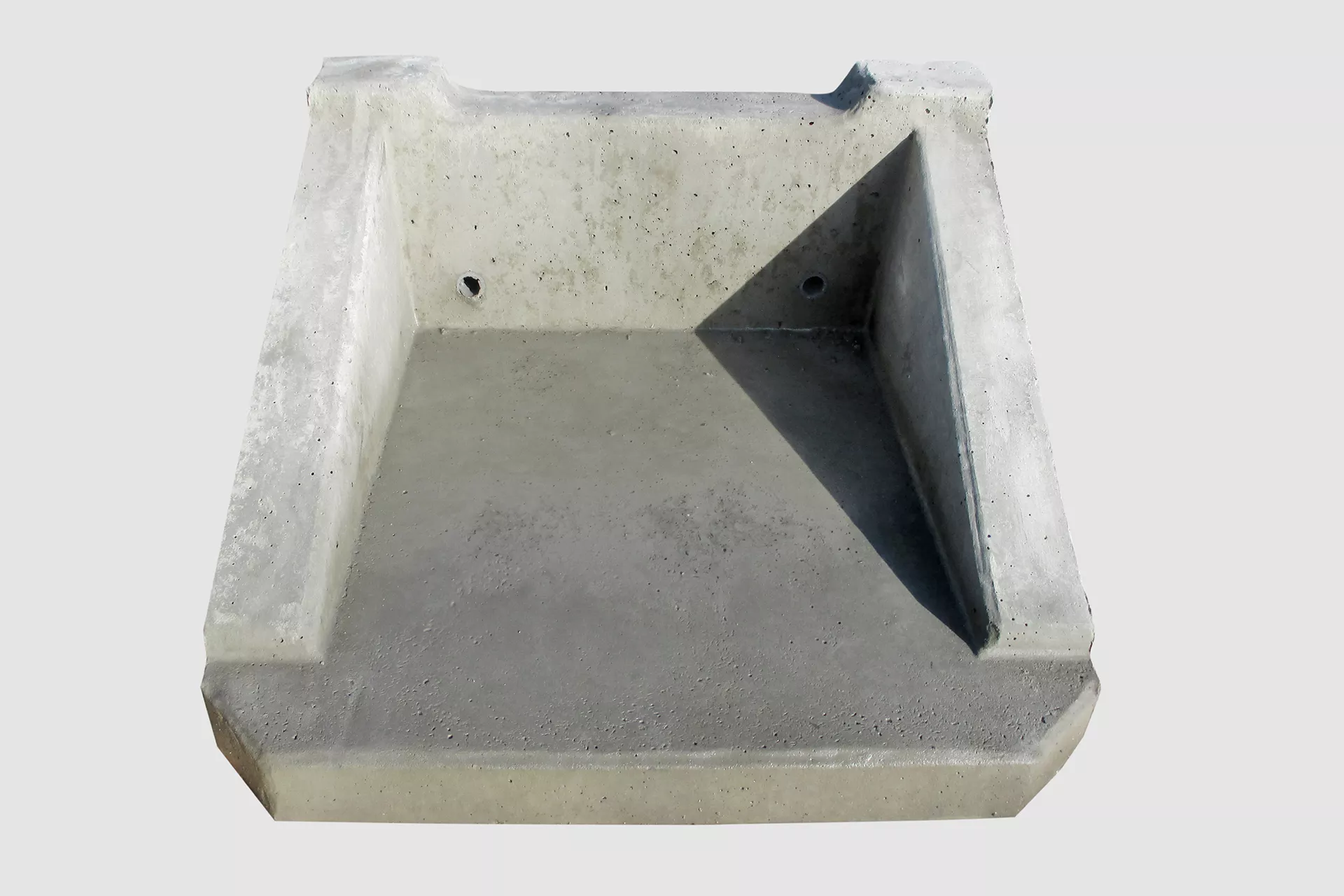

Artikelnummer 131868
Betonkonsole
zu Dachwasserschacht
inkl. 2 Befestigungsanker M 10
L 40 cm B 40 cm H 20 cm
Verfügbarkeit
Artikelnummer 131868
Preis 58.00
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 400
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 200
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 400
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1
Wandstärke W
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 71
Artikelnummer 104417
Betonkonsole
zu Dachwasserschacht
inkl. 2 Befestigungsanker M 10
L 60 cm B 40 cm H 20 cm
Verfügbarkeit
Artikelnummer 104417
Preis 69.50
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 400
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 200
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 600
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1
Wandstärke W
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW 71
Hinweis
  • Ausführung ohne Schachtfutter.
  • Wasserstand muss unter Frosttiefe liegen.
