EXACTA® Winkelplatten gestrahlt

Produkt: M8005
gestrahlt, gefast, bewehrt

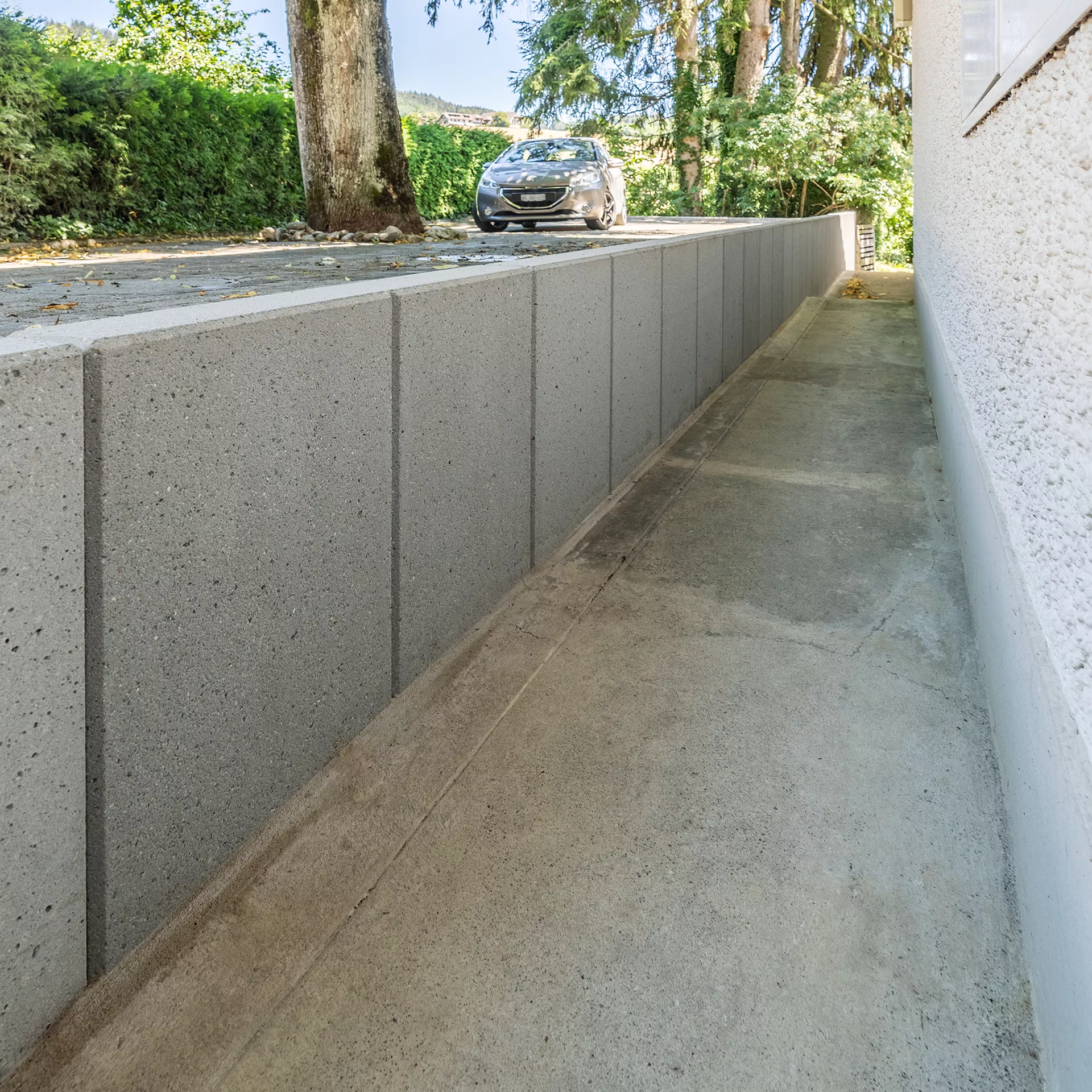

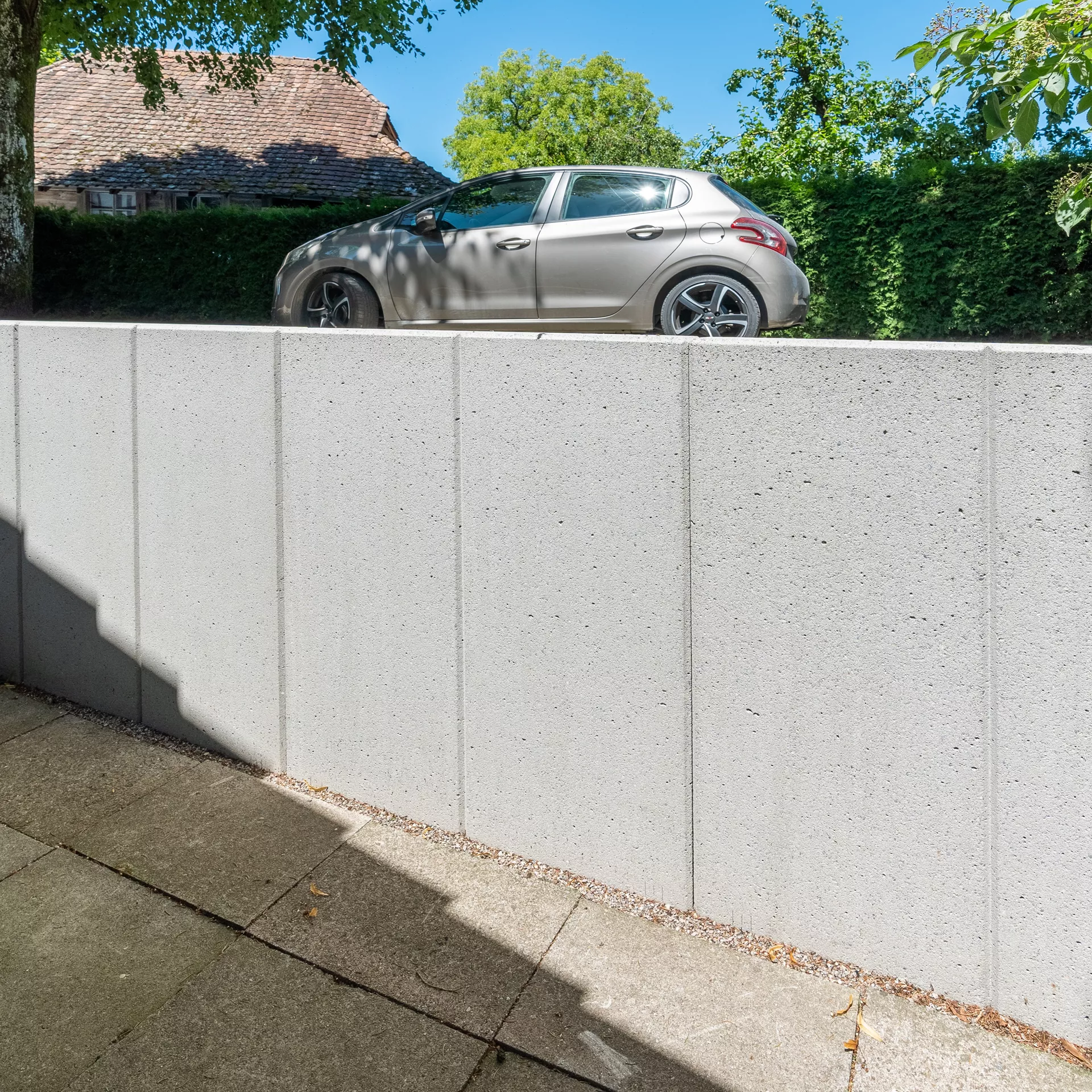

Stützmauern, senkrechte Böschungen oder Hangsicherungen lassen sich mit dem EXACTA® Winkelplatten, oder EXACTA® Mauerscheiben, wie diese auch gerne genannt werden, schnell und einfach realisieren. Die Winkelplatten zeichnen sich durch deren Formgebung aus. Beim Einbau wird der Fundamentfuss mit Hinterfüllmaterial bedenkt und verdichtet, wodurch das gesamte Element die gewünschte Stabilität und Standhaftigkeit erhält. Die EXACTA® Winkelplatten sind in diversen Abmessungen erhältlich, so lassen sich Terrassierungen und Abstufungen einfach ausführen.

Passende Eckelemente
Eckausbildungen können dank den passenden EXACTA® Winkelplatten Eckstücken gestrahlt mühelos und ohne zusätzlichen Aufwand realisiert werden.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm)
Länge l1 (cm)
Breite B (cm)
Höhe h1 (cm)
Höhe H (cm)
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm)
Bodenstärke t2 (cm)
Wandstärke W
Wandstärke w1 (cm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 121800
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 49 cm B 30 cm H 55 cm W 12 cm
Verfügbarkeit
Artikelnummer 121800
Preis
Per Stk
LE-Norm
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Breite B (cm) 30
Höhe h1 (cm)
Höhe H (cm) 55
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 106083
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 99 cm B 30 cm H 55 cm W 12 cm
Verfügbarkeit
Artikelnummer 106083
Preis
Per Stk
LE-Norm
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 30
Höhe h1 (cm)
Höhe H (cm) 55
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 111651
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 49 cm B 45 cm H 80 cm W 12 cm
Verfügbarkeit
Artikelnummer 111651
Preis
Per Stk
LE-Norm
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Breite B (cm) 45
Höhe h1 (cm)
Höhe H (cm) 80
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 132111
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 99 cm B 45 cm H 80 cm W 12 cm
Verfügbarkeit
Artikelnummer 132111
Preis
Per Stk
LE-Norm
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 45
Höhe h1 (cm)
Höhe H (cm) 80
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 138219
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 49 cm B 60 cm H 105 cm W 12 cm
Verfügbarkeit
Artikelnummer 138219
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Breite B (cm) 60
Höhe h1 (cm)
Höhe H (cm) 105
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 107863
EXACTA Winkelplatte Typ 1
grau gestrahlt gefast bewehrt
L 99 cm B 60 cm H 105 cm W 12 cm
Verfügbarkeit
Artikelnummer 107863
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 60
Höhe h1 (cm)
Höhe H (cm) 105
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 133459
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 49 cm B 70 cm H 130 cm W 12 cm
Verfügbarkeit
Artikelnummer 133459
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Breite B (cm) 70
Höhe h1 (cm)
Höhe H (cm) 130
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14.3
Bodenstärke t2 (cm) 17
Wandstärke W 120
Wandstärke w1 (cm) 17
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 117014
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 99 cm B 70 cm H 130 cm W 12 cm
Verfügbarkeit
Artikelnummer 117014
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 70
Höhe h1 (cm)
Höhe H (cm) 130
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14.3
Bodenstärke t2 (cm) 17
Wandstärke W 120
Wandstärke w1 (cm) 17
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 137273
EXACTA Winkelplatte Typ 2
grau gestrahlt, gefast bewehrt
L 49 cm B 85 cm H 155 cm W 12 cm
Verfügbarkeit
Artikelnummer 137273
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Breite B (cm) 85
Höhe h1 (cm)
Höhe H (cm) 155
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 13.5
Bodenstärke t2 (cm) 17
Wandstärke W 120
Wandstärke w1 (cm) 17
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 109664
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 99 cm B 85 cm H 155 cm W 12 cm
Verfügbarkeit
Artikelnummer 109664
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 85
Höhe h1 (cm)
Höhe H (cm) 155
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 13.5
Bodenstärke t2 (cm) 17
Wandstärke W 120
Wandstärke w1 (cm) 17
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 126679
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 49 cm B 100 cm H 180 cm W 12 cm
Verfügbarkeit
Artikelnummer 126679
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Breite B (cm) 100
Höhe h1 (cm)
Höhe H (cm) 180
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14.8
Bodenstärke t2 (cm) 22
Wandstärke W 120
Wandstärke w1 (cm) 22
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 135761
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 99 cm B 100 cm H 180 cm W 12 cm
Verfügbarkeit
Artikelnummer 135761
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 100
Höhe h1 (cm)
Höhe H (cm) 180
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14.8
Bodenstärke t2 (cm) 22
Wandstärke W 120
Wandstärke w1 (cm) 22
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 116499
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 49 cm B 115 cm H 205 cm W 12 cm
Verfügbarkeit
Artikelnummer 116499
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 49
Länge l1 (cm)
Breite B (cm) 115
Höhe h1 (cm)
Höhe H (cm) 205
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14
Bodenstärke t2 (cm) 22
Wandstärke W 120
Wandstärke w1 (cm) 22
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 71
Artikelnummer 123469
EXACTA Winkelplatte Typ 2
grau gestrahlt gefast bewehrt
L 99 cm B 115 cm H 205 cm W 12 cm
Verfügbarkeit
Artikelnummer 123469
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 115
Höhe h1 (cm)
Höhe H (cm) 205
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14
Bodenstärke t2 (cm) 22
Wandstärke W 120
Wandstärke w1 (cm) 22
Oberfläche gestrahlt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 71
Hinweis
  • EXACTA® Winkelplatten L 99 cm verfügen über eine Scheinfuge in der Mitte.

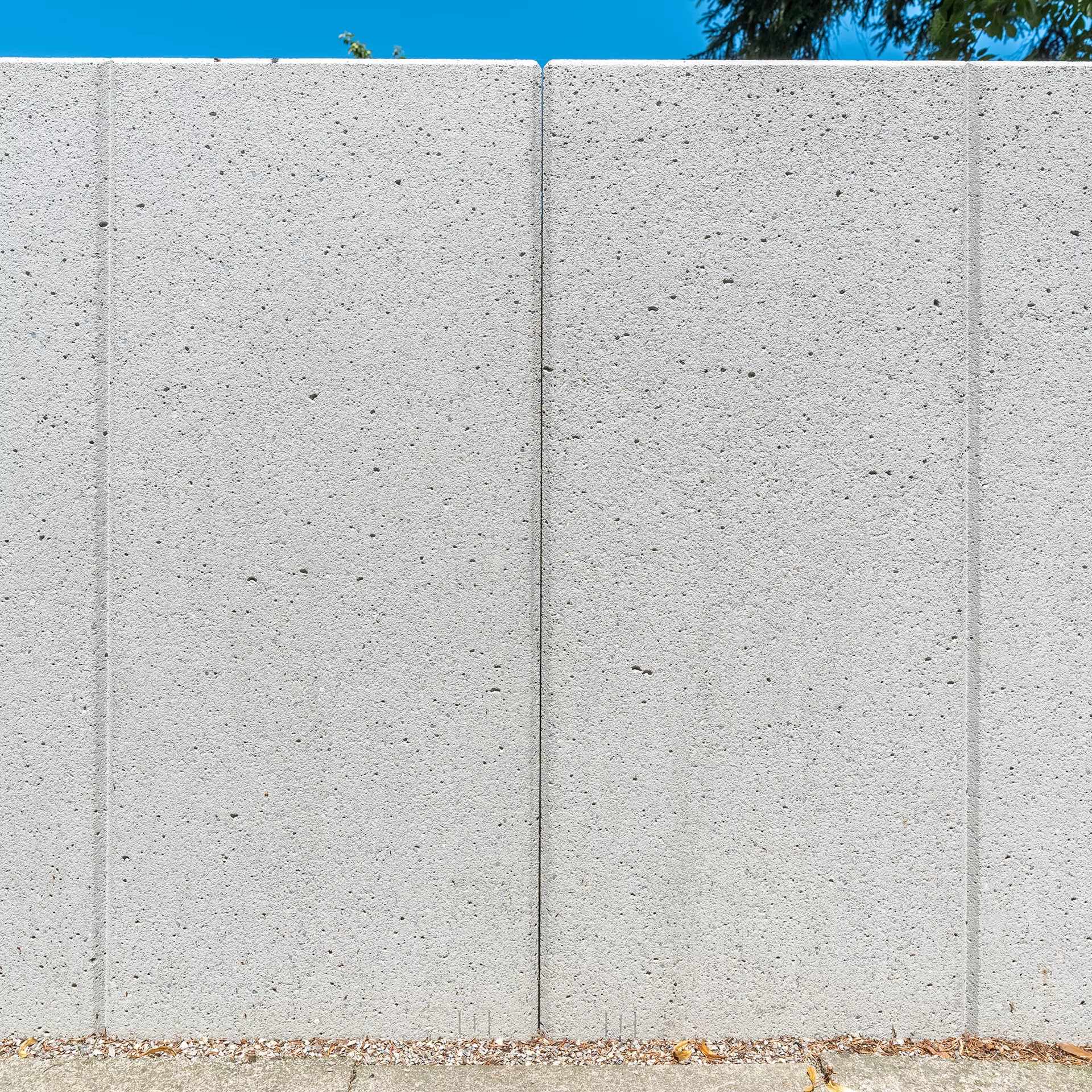

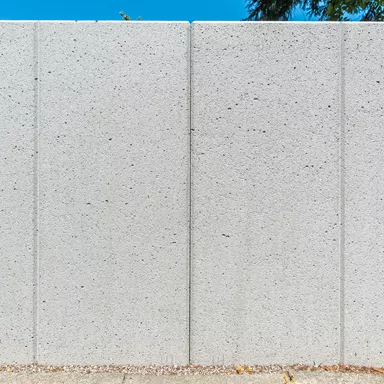

  • Durch das manuelle Strahlen der Winkelplatten kann es zu ästhetischen Unterschieden der Strahlbilder kommen. Poren bis zu einem Durchmesser von 15 mm und einer Tiefe von 5 mm können aus produktionstechnischen Gründen nicht ausgeschlossen werden. Die Anzahl von 5 Poren mit einem Durchmesser von 10-15 mm auf einer Fläche von 100 cm2 wird nicht überschritten.
Lieferumfang
  • Inkl. integrierten Versetzschlaufen.
