EXACTA® Winkelplatten Eckstücke glatt

Produkt: M8002

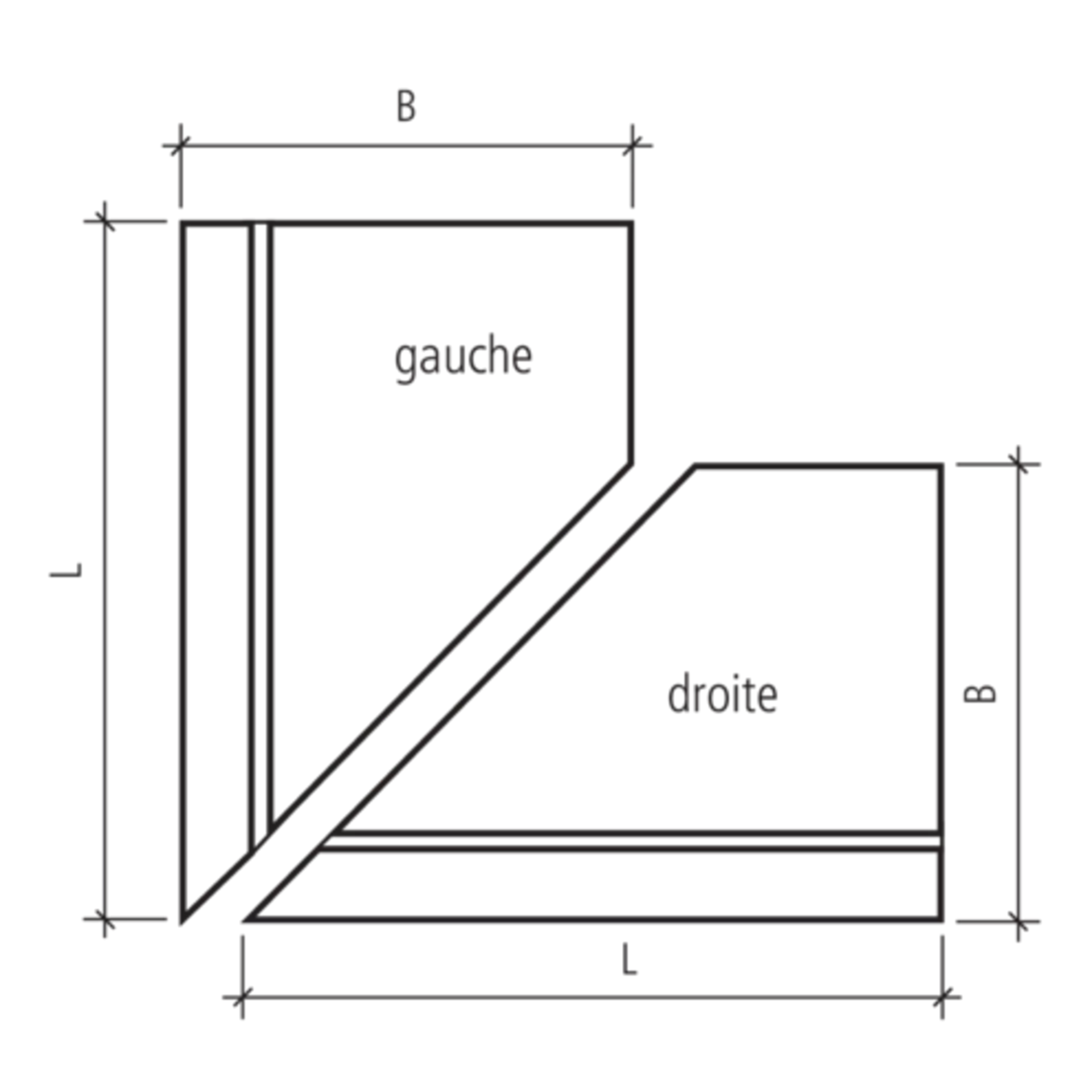

Eckelemente mit Gehrung 45°, glatt, gefast, bewehrt

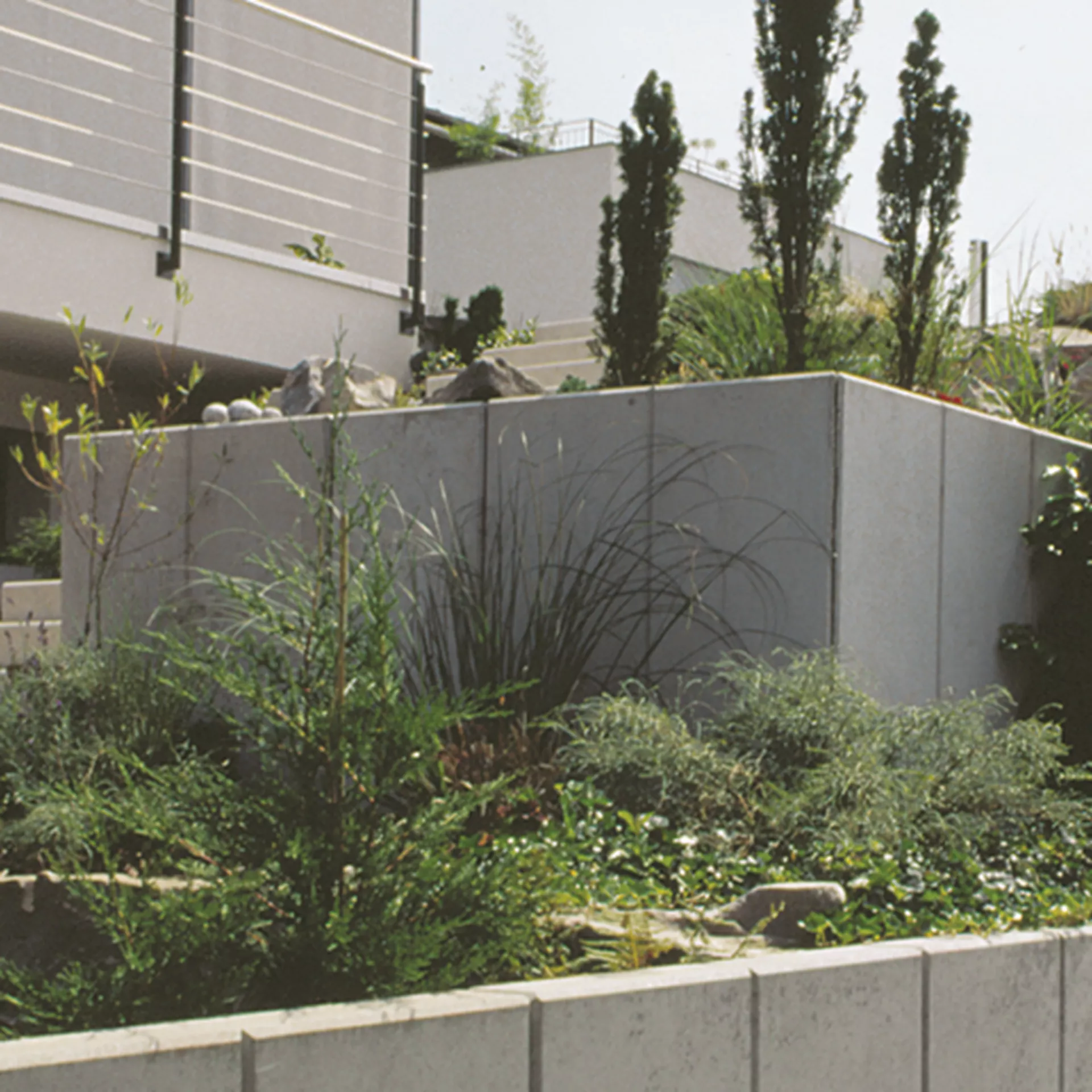

Winkelplatten stellen die einfachste Art dar, Böschungen senkrecht abzufangen. Sie kommen deshalb tausendfach zur Anwendung wenn Stützmauern präzis und rationell erstellt werden sollen. Das Terrain über den EXACTA® Winkelplatten ist unter bestimmten baulichen Voraussetzungen befahrbar. Detaillierte Informationen zu den Lastfällen können der technischen Wegleitung «Hangsicherungen» entnommen werden. Mit der schalungsglatten Oberfläche und dem neutralen Grau können sich die Winkelplatten auch noch sehen lassen.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Winkel alpha
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm)
Länge l1 (cm)
Breite B (cm)
Höhe h1 (cm)
Höhe H (cm)
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm)
Bodenstärke t2 (cm)
Wandstärke W
Wandstärke w1 (cm)
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 128684
EXACTA Winkelplatte Eckstück Typ 1
links grau glatt gefast bewehrt
L 99 cm B 30 cm H 55 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 128684
Preis
Per Stk
LE-Norm
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 30
Höhe h1 (cm)
Höhe H (cm) 55
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 106174
EXACTA Winkelplatte Eckstück Typ 1
rechts grau glatt gefast bewehrt
L 99 cm B 30 cm H 55 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 106174
Preis
Per Stk
LE-Norm
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 30
Höhe h1 (cm)
Höhe H (cm) 55
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 130971
EXACTA Winkelplatte Eckstück Typ 1
links grau glatt gefast bewehrt
L 99 cm B 45 cm H 80 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 130971
Preis
Per Stk
LE-Norm
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 45
Höhe h1 (cm)
Höhe H (cm) 80
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 113269
EXACTA Winkelplatte Eckstück Typ 1
rechts grau glatt gefast bewehrt
L 99 cm B 45 cm H 80 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 113269
Preis
Per Stk
LE-Norm
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 45
Höhe h1 (cm)
Höhe H (cm) 80
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 107258
EXACTA Winkelplatte Eckstück Typ 1
links grau glatt gefast bewehrt
L 99 cm B 60 cm H 105 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 107258
Preis
Per Stk
LE-Norm EN 15258
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 60
Höhe h1 (cm)
Höhe H (cm) 105
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 129101
EXACTA Winkelplatte Eckstück Typ 1
rechts grau glatt gefast bewehrt
L 99 cm B 60 cm H 105 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 129101
Preis
Per Stk
LE-Norm EN 15258
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 60
Höhe h1 (cm)
Höhe H (cm) 105
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 12
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm)
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 133158
EXACTA Winkelplatte Eckstück Typ 2
links grau glatt gefast bewehrt
L 99 cm B 70 cm H 130 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 133158
Preis
Per Stk
LE-Norm EN 15258
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 70
Höhe h1 (cm)
Höhe H (cm) 130
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14.3
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm) 17
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 105866
EXACTA Winkelplatte Eckstück Typ 2
rechts grau glatt gefast bewehrt
L 99 cm B 70 cm H 130 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 105866
Preis
Per Stk
LE-Norm EN 15258
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 70
Höhe h1 (cm)
Höhe H (cm) 130
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14.3
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm) 17
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 108509
EXACTA Winkelplatte Eckstück Typ 2
links grau glatt gefast bewehrt
L 99 cm B 85 cm H 155 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 108509
Preis
Per Stk
LE-Norm EN 15258
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 85
Höhe h1 (cm)
Höhe H (cm) 155
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 13.5
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm) 17
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 108790
EXACTA Winkelplatte Eckstück Typ 2
rechts grau glatt gefast bewehrt
L 99 cm B 85 cm H 155 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 108790
Preis
Per Stk
LE-Norm EN 15258
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 85
Höhe h1 (cm)
Höhe H (cm) 155
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 13.5
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm) 17
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 113864
EXACTA Winkelplatte Eckstück Typ 2
links grau glatt gefast bewehrt
L 99 cm B 77 cm H 180 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 113864
Preis
Per Stk
LE-Norm EN 15258
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 77
Höhe h1 (cm)
Höhe H (cm) 180
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14.8
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm) 22
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 115854
EXACTA Winkelplatte Eckstück Typ 2
rechts grau glatt gefast bewehrt
L 99 cm B 77 cm H 180 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 115854
Preis
Per Stk
LE-Norm EN 15258
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 77
Höhe h1 (cm)
Höhe H (cm) 180
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14.8
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm) 22
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 11, 71
Artikelnummer 121213
EXACTA Winkelplatte Eckstück Typ 2
links grau glatt gefast bewehrt
L 99 cm B 77 cm H 205 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 121213
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 77
Höhe h1 (cm)
Höhe H (cm) 205
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm) 22
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 71
Artikelnummer 107678
EXACTA Winkelplatte Eckstück Typ 2
rechts grau glatt gefast bewehrt
L 99 cm B 77 cm H 205 cm W 12 cm a 45°
Verfügbarkeit
Artikelnummer 107678
Preis
Per Stk
LE-Norm SN EN 15258
Gruppe MM
Winkel alpha 45
Betonverbrauch BV
Innendurchmesser D (cm)
Länge L (cm) 99
Länge l1 (cm)
Breite B (cm) 77
Höhe h1 (cm)
Höhe H (cm) 205
Höhe h3 (cm)
Variable Länge
Radius R (cm)
Bodenstärke t1 (cm) 14
Bodenstärke t2 (cm)
Wandstärke W 120
Wandstärke w1 (cm) 22
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ
Produktlinie EXACTA<sup>®</sup>
HW 71
Hinweis
  • EXACTA® Eckelemente verfügen über eine Scheinfuge in der Mitte.
  • Je nach Herstellwerk können die Masse gering unterschiedlich sein.
Lieferumfang
  • Inkl. integrierten Versetzschlaufen.
