Perronwinkel Schrägstücke für Rampe

Produkt: R6003
Schrägstück, glatt, gefast, bewehrt, Auftrittkante profiliert

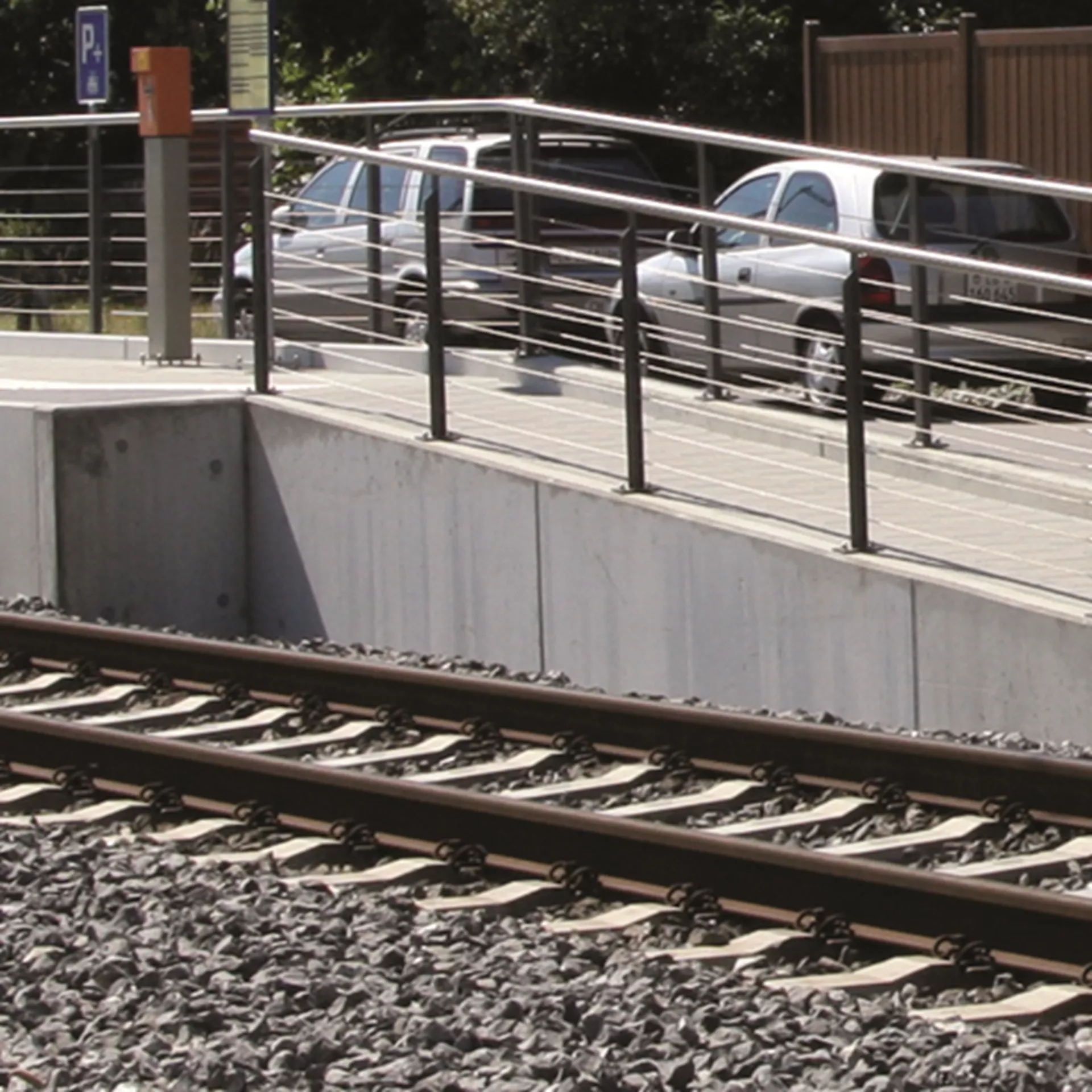

Rampen und Niveauüberbrückungen an Bahnhöfen und öffentlichen Haltestellen des ÖVs können mit den Perronwinkel Schrägstücken für Rampen optimal eingefasst und abgetrennt werden. Die von der CREABETON AG werkseitig vorbereiteten Elemente erfüllen die Vorschriften der SBB Zertifizierung. Das Perronwinkel-Sortiment umfasst Normalelemente, Eck- und Aufsatzelemente, Betonauftritte und Gitterrostauftritte.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Winkel alpha
Breite B (mm)
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm)
Höhe h1
Höhe h2
Länge L (mm)
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 130443
Perronwinkel Rampenstück
Typ 1 Schrägstück links bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 100 cm H 110-130 cm W 12 cm
Verfügbarkeit
Artikelnummer 130443
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 1000
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 1300
Höhe h1 1100
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 120
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 1
Produktlinie
HW 71, 76
Artikelnummer 120459
Perronwinkel Rampenstück
Typ 1 Schrägstück rechts bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 100 cm H 110-130 cm W 12 cm
Verfügbarkeit
Artikelnummer 120459
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 1000
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 1300
Höhe h1 1100
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 120
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 1
Produktlinie
HW 71, 76
Artikelnummer 105124
Perronwinkel Rampenstück
Typ 2 Schrägstück links bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 75 cm H 110-130 cm W 12 cm
Verfügbarkeit
Artikelnummer 105124
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 750
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 1300
Höhe h1 1100
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 120
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 2
Produktlinie
HW 71, 76
Artikelnummer 113895
Perronwinkel Rampenstück
Typ 2 Schrägstück rechts bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 75 cm H 110-130 cm W 12 cm
Verfügbarkeit
Artikelnummer 113895
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 750
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 1300
Höhe h1 1100
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 120
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 2
Produktlinie
HW 71, 76
Artikelnummer 114402
Perronwinkel Rampenstück
Typ 3 Schrägstück links bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 85 cm H 95-110 cm W 12 cm
Verfügbarkeit
Artikelnummer 114402
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 850
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 1100
Höhe h1 950
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 120
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 3
Produktlinie
HW 71, 76
Artikelnummer 133398
Perronwinkel Rampenstück
Typ 3 Schrägstück rechts bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 85 cm H 95-110 cm W 12 cm
Verfügbarkeit
Artikelnummer 133398
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 850
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 1100
Höhe h1 950
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 120
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 3
Produktlinie
HW 71, 76
Artikelnummer 124515
Perronwinkel Rampenstück
Typ 4 Schrägstück links bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 65 cm H 95-110 cm W 12 cm
Verfügbarkeit
Artikelnummer 124515
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 650
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 1100
Höhe h1 950
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 120
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 4
Produktlinie
HW 71, 76
Artikelnummer 122970
Perronwinkel Rampenstück
Typ 4 Schrägstück rechts bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 65 cm H 95-110 cm W 12 cm
Verfügbarkeit
Artikelnummer 122970
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 650
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 1100
Höhe h1 950
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 120
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 4
Produktlinie
HW 71, 76
Artikelnummer 103760
Perronwinkel Rampenstück
Typ 5 Schrägstück links bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 60 cm H 70-95 cm W 12 cm
Verfügbarkeit
Artikelnummer 103760
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 600
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 950
Höhe h1 700
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 120
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 5
Produktlinie
HW 71, 76
Artikelnummer 118601
Perronwinkel Rampenstück
Typ 5 Schrägstück rechts bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 60 cm H 70-95 cm W 12 cm
Verfügbarkeit
Artikelnummer 118601
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 600
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 950
Höhe h1 700
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 120
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 5
Produktlinie
HW 71, 76
Artikelnummer 129346
Perronwinkel Rampenstück
Typ 6 Schrägstück links bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 40 cm H 55-70 cm W 12 cm
Verfügbarkeit
Artikelnummer 129346
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 400
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 700
Höhe h1 550
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 100
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 6
Produktlinie
HW 71, 76
Artikelnummer 105345
Perronwinkel Rampenstück
Typ 6 Schrägstück rechts bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 40 cm H 55-70 cm W 12 cm
Verfügbarkeit
Artikelnummer 105345
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 400
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 700
Höhe h1 550
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 100
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 6
Produktlinie
HW 71, 76
Artikelnummer 106977
Perronwinkel Rampenstück
Typ 7 Schrägstück links bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 40 cm H 40-55 cm W 12 cm
Verfügbarkeit
Artikelnummer 106977
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 400
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 550
Höhe h1 400
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 100
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 7
Produktlinie
HW 71, 76
Artikelnummer 111679
Perronwinkel Rampenstück
Typ 7 Schrägstück rechts bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 40 cm H 40-55 cm W 12 cm
Verfügbarkeit
Artikelnummer 111679
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 400
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 550
Höhe h1 400
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 100
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 7
Produktlinie
HW 71, 76
Artikelnummer 117332
Perronwinkel Rampenstück
Typ 8 Schrägstück links bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 40 cm H 25-40 cm W 12 cm
Verfügbarkeit
Artikelnummer 117332
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 400
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 400
Höhe h1 250
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 100
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 8
Produktlinie
HW 71, 76
Artikelnummer 100660
Perronwinkel Rampenstück
Typ 8 Schrägstück rechts bewehrt grau
bewehrt Auftrittkante profiliert
L 200 cm B 40 cm H 25-40 cm W 12 cm
Verfügbarkeit
Artikelnummer 100660
Preis
Per Stk
LE-Norm
Gruppe MP
Winkel alpha
Breite B (mm) 400
Breite b1 (mm)
Breite b2 (mm)
Innendurchmesser d1
Höhe H (mm) 400
Höhe h1 250
Höhe h2
Länge L (mm) 2000
Länge l1
Höhe h3 (mm)
Länge l2
Radius R
Bodenstärke t1 100
Wandstärke W 120
Oberfläche glatt
Kanten gefast
Nocken
Bewehrung bewehrt
Farbe grau
Typ 8
Produktlinie
HW 71, 76
Hinweis
  • Profilierte Auftritte für den rutschfreien Einstieg.
