friwa®-fix Absperrschächte ASS

Produkt: C5002

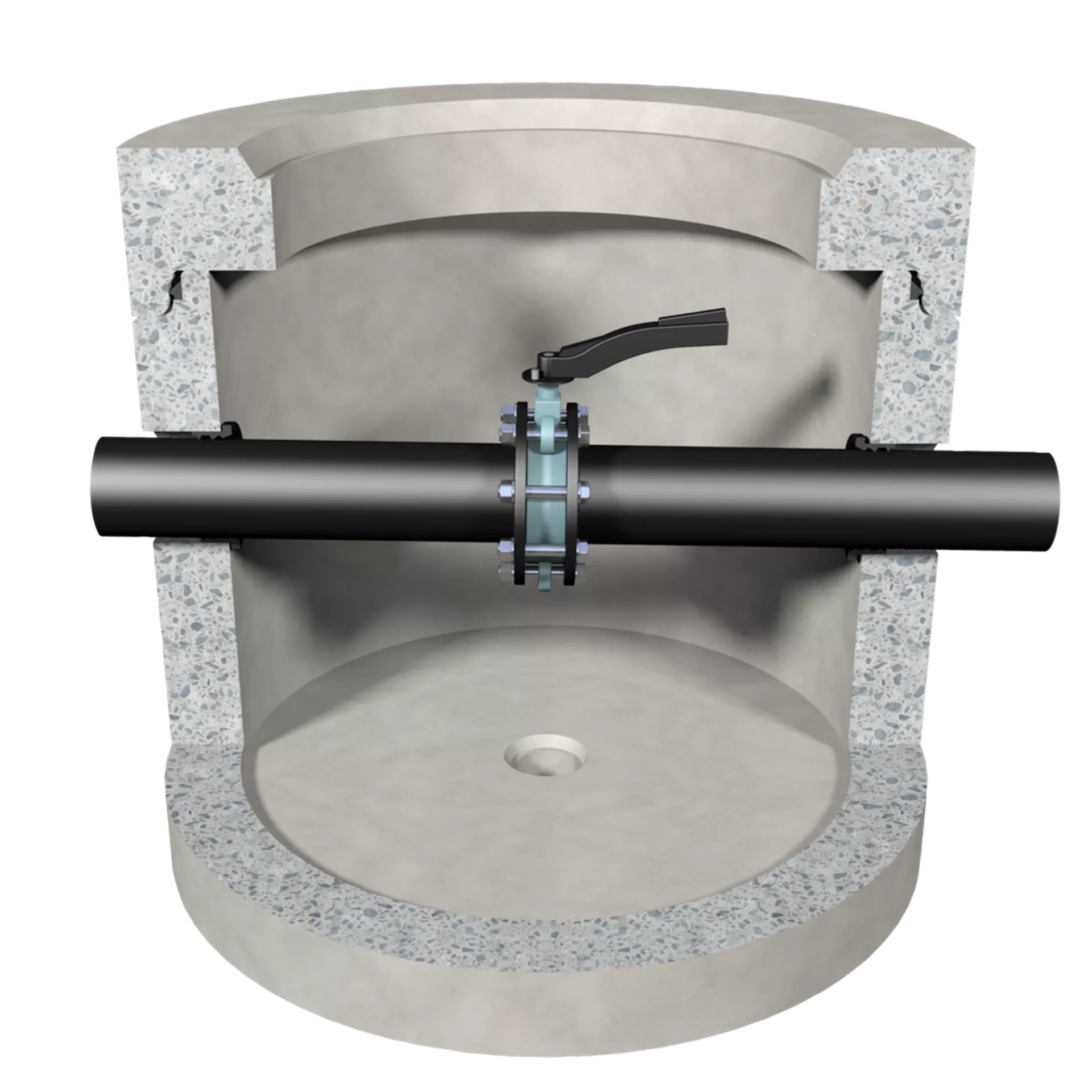

Absperrschächte werden eingesetzt, um das Abfliessen von Abwasser zu verhindern im Falle einer Havarie. Zum Beispiel bei Umschlagplätzen von wassergefährdenden Flüssigkeiten in der Industrie. Sollten diese Flüssigkeiten ins Entwässerungssystem gelangen, kann mittels Absperrschacht der Abfluss ins öffentliche Kanalisationsnetz oder den Vorfluter verhindert werden.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1
Nennweite DN2
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm)
Höhe h1
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 129515
friwa-fix Absperrschacht NW 125
Typ 4a manueller Antrieb mit Handhebel
inkl. Abdeckplatte
DN 800 H 1000 mm
Verfügbarkeit
Artikelnummer 129515
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1 600
Innendurchmesser d2
Nennweite DN 800
Nennweite DN1
Nennweite DN2
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 580
Höhe h2 600
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 133105
friwa-fix Absperrschacht NW 150
Typ 5a manueller Antrieb mit Handhebel
inkl. Abdeckplatte
DN 1000 H 1000 mm
Verfügbarkeit
Artikelnummer 133105
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1 600
Innendurchmesser d2
Nennweite DN 1000
Nennweite DN1
Nennweite DN2
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 600
Höhe h2 620
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1 150
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 105152
friwa-fix Absperrschacht NW 125
Typ 4b manueller Antrieb mit Handrad
inkl. Abdeckplatte
DN 800 H 1000 mm
Verfügbarkeit
Artikelnummer 105152
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1 600
Innendurchmesser d2
Nennweite DN 800
Nennweite DN1
Nennweite DN2
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 580
Höhe h2 600
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 116310
friwa-fix Absperrschacht NW 150
Typ 5b manueller Antrieb mit Handrad
inkl. Abdeckplatte
DN 1000 H 1000 mm
Verfügbarkeit
Artikelnummer 116310
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1 600
Innendurchmesser d2
Nennweite DN 1000
Nennweite DN1
Nennweite DN2
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1000
Höhe h1 600
Höhe h2 620
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1 150
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 135327
friwa-fix Absperrschacht NW 125
Typ 4c manueller Antrieb mit Handhebel
inkl. Abdeckplatte
DN 800 H 1120 mm
Verfügbarkeit
Artikelnummer 135327
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1 600
Innendurchmesser d2
Nennweite DN 800
Nennweite DN1
Nennweite DN2
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1120
Höhe h1 580
Höhe h2 600
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 109270
friwa-fix Absperrschacht NW 150
Typ 5c manueller Antrieb mit Handhebel
inkl. Abdeckplatte
DN 1000 H 1120 mm
Verfügbarkeit
Artikelnummer 109270
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1 600
Innendurchmesser d2
Nennweite DN 1000
Nennweite DN1
Nennweite DN2
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1120
Höhe h1 600
Höhe h2 620
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1 150
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 139124
friwa-fix Absperrschacht NW 125
Typ 4d manueller Antrieb mit Handrad
inkl. Abdeckplatte
DN 800 H 1120 mm
Verfügbarkeit
Artikelnummer 139124
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1 600
Innendurchmesser d2
Nennweite DN 800
Nennweite DN1
Nennweite DN2
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1120
Höhe h1 580
Höhe h2 600
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1 125
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-fix
HW 22
Artikelnummer 120526
friwa-fix Absperrschacht NW 150
Typ 5d manueller Antrieb mit Handrad
inkl. Abdeckplatte
DN 1000 H 1120 mm
Verfügbarkeit
Artikelnummer 120526
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1 600
Innendurchmesser d2
Nennweite DN 1000
Nennweite DN1
Nennweite DN2
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1120
Höhe h1 600
Höhe h2 620
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1 150
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-fix
HW 22
Anwendungsbereich
  • Für die Trennung von Abwasser mit verschiedenen Belastungen.
Hinweis
  • ASS für agressive Medien auf Anfrage.
  • Wichtig: Vor dem Umlenkschacht dürfen keine Ablagerungen stattfinden.
  • Steuereinheit, elektrischer Anschluss 230/400 V, 16/25 A auf Anfrage.
  • Exkl. Inbetriebnahme
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
Downloads
Technische Dokumentation friwa® Abwassertechnik »
