friwa-sep Kompaktanlage SF/MA NG 3

C0101 Art. 108943

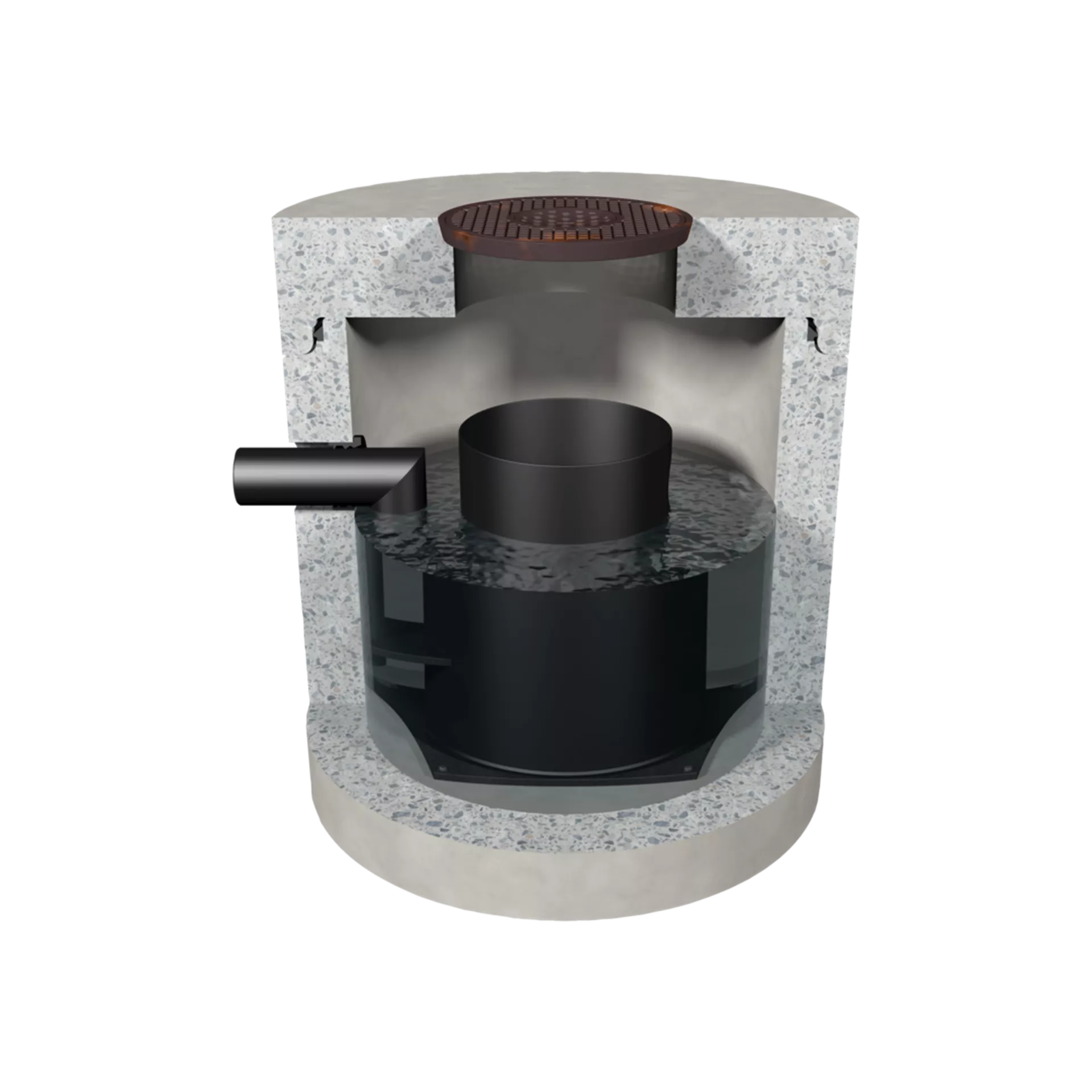

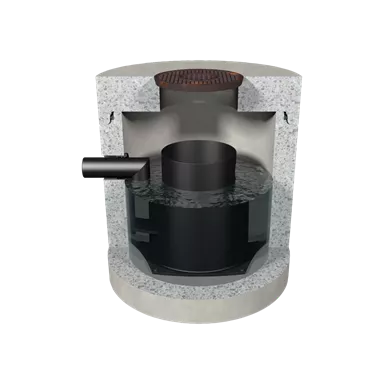

SF/MA, Mineralölabscheider rund mit integriertem Schlammfang, inkl. befahrbarer Abdeckplatte D 400, Muffentyp G, exkl. Einsatzdeckel
Gruppe
CK

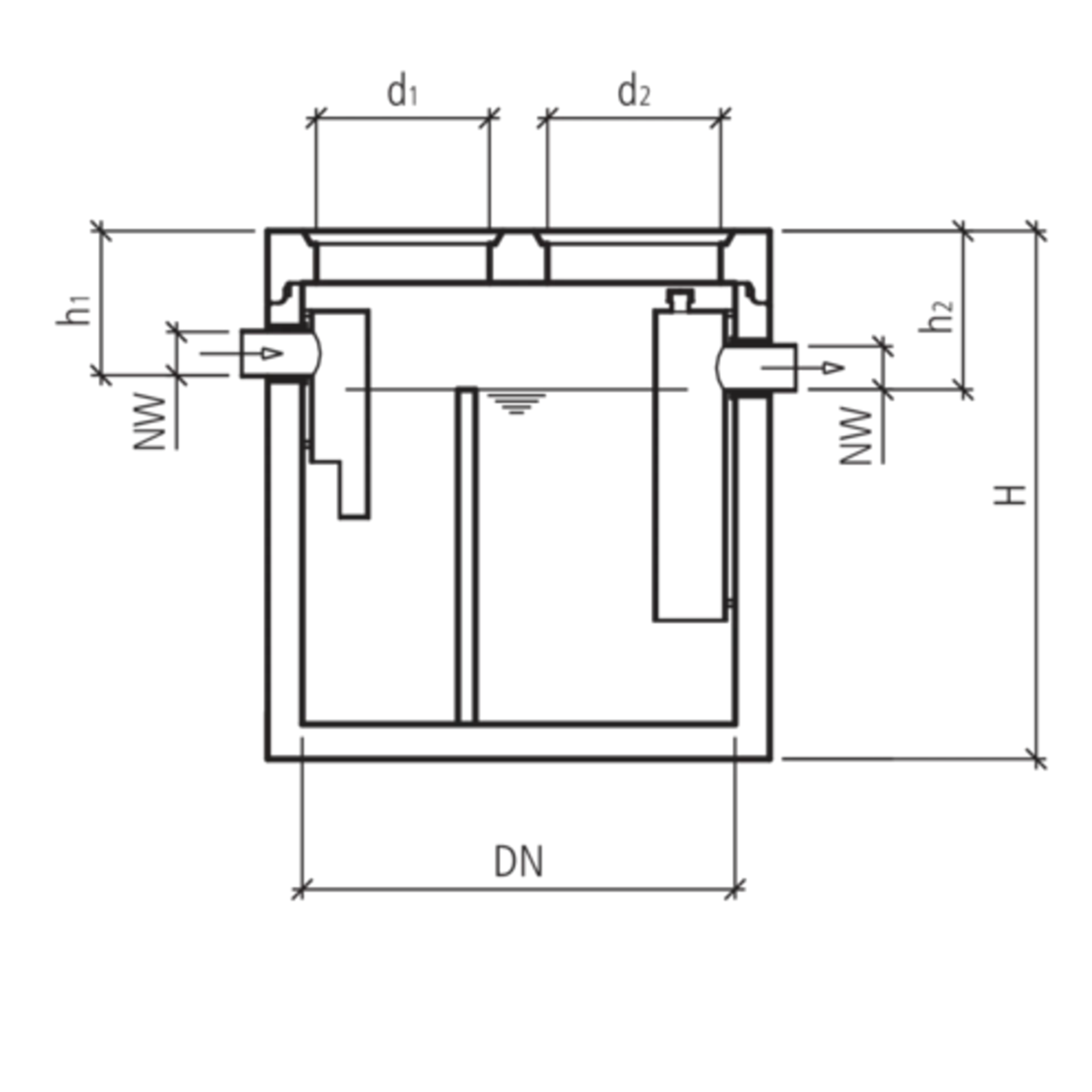

Innendurchmesser d1
600
Nennweite DN
1500
Höhe H (mm)
1830
Höhe h1
500
Höhe h2
550
Nenngrösse NG
3
Nennweite NW
150
Produktlinie
friwa®-sep
HW
22
Swissness
Swissness

Mineralölabscheider mit Schlammfang

inkl. Abdeckplatte exkl. Deckel

DN 1500, H 1830 mm d1 600 / 600 mm
Anwendungsbereich
  • Die Kompaktanlage friwa®-sep SF/MA mini ist für den Einsatz als Bodenablauf, bei Hebebühnen sowie Scheren- und Personenliften, Bremsprüfständen, Muldenentwässerung und dergleichen konzipiert.
Ergänzungsprodukte
  • Art. Nr. 113801 Einsatzdeckel DN 600/250
Hinweis
  • Mineralölabscheider Klasse II, max. KWS-Gehalt im Ablauf: 100 mg/l.
  • Einsatzdeckel (d1 und d2): NG 1.5 = 600/250 mm
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
