friwa®-pump Pumpenschächte PS Neutra

Produkt: C4011
Muffentyp G, exkl. Keilgleitdichtung, bewehrt

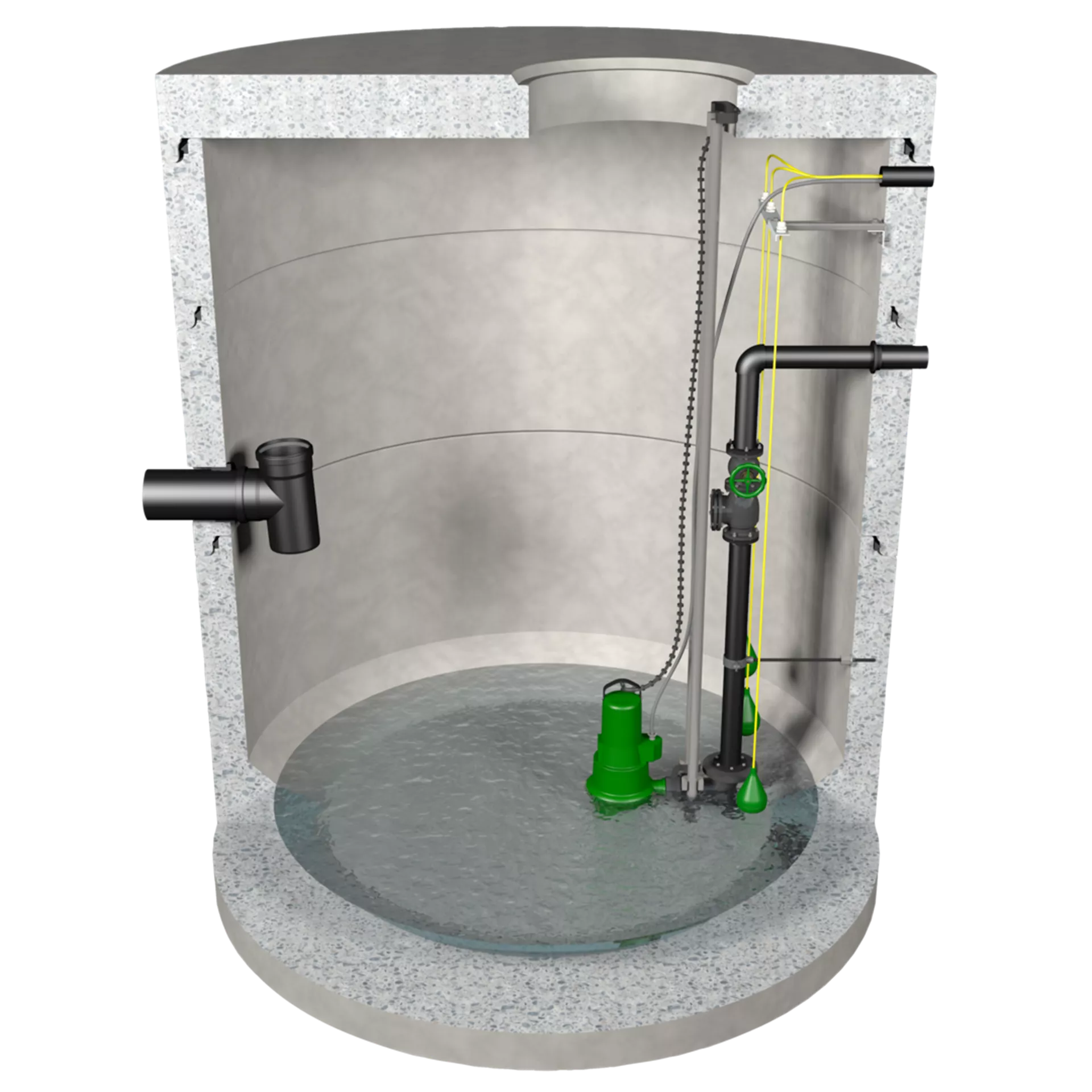

Die friwa®-pump Pumpenschächte PS Neutra sind für hohe Anforderungen ausgelegt – sowohl hinsichtlich Volumina, Pumpentechnik als auch Schachtbauweise. Für grosse Bauhöhen sind passende Arbeits- und Zwischenpodeste erhältlich. Als eigenständiges Bauwerk können zudem werkseitig Leitern, Leitungsanschlüsse, Auftriebssicherungen und vieles mehr integriert werden.

Zum Aufbau werden friwa® Schachtringe und Abdeckplatten verwendet.
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1
Nennweite DN2
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm)
Höhe h1
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1
Volumen V
Wandstärke W
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 116464
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 1750 OD 1990 mm H 690 mm W 120 mm
Verfügbarkeit
Artikelnummer 116464
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1 1750
Nennweite DN2 1350
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK 20
Höhe H (mm) 690
Höhe h1 570
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1 120
Volumen V
Wandstärke W 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 116944
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 1750 OD 1990 mm H 1190 mm W 120 mm
Verfügbarkeit
Artikelnummer 116944
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1 1750
Nennweite DN2 1350
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK 20
Höhe H (mm) 1190
Höhe h1 1070
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1 120
Volumen V
Wandstärke W 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 108290
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 1750 OD 1990 mm H 1650 mm W 120 mm
Verfügbarkeit
Artikelnummer 108290
Preis
Per Stk
LE-Norm SN EN 12050-1
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1 1750
Nennweite DN2 1350
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK 20
Höhe H (mm) 1650
Höhe h1 1530
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1 120
Volumen V
Wandstärke W 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 120719
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2000 OD 2240 mm H 690 mm W 120 mm
Verfügbarkeit
Artikelnummer 120719
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1 2000
Nennweite DN2 1500
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK 20
Höhe H (mm) 690
Höhe h1 570
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1 120
Volumen V
Wandstärke W 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 139691
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2000 OD 2240 mm H 1190 mm W 120 mm
Verfügbarkeit
Artikelnummer 139691
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1 2000
Nennweite DN2 1500
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK 20
Höhe H (mm) 1190
Höhe h1 1070
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1 120
Volumen V
Wandstärke W 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 136926
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2000 OD 2240 mm H 1650 mm W 120 mm
Verfügbarkeit
Artikelnummer 136926
Preis
Per Stk
LE-Norm SN EN 12050-1
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1 2000
Nennweite DN2 1500
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK 20
Höhe H (mm) 1650
Höhe h1 1530
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1 120
Volumen V
Wandstärke W 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 118660
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2500 OD 2740 mm H 650 mm W 120 mm
Verfügbarkeit
Artikelnummer 118660
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1 2500
Nennweite DN2 1900
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 650
Höhe h1 500
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1 150
Volumen V
Wandstärke W 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 111457
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2500 OD 2740 mm H 1150 mm W 120 mm
Verfügbarkeit
Artikelnummer 111457
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1 2500
Nennweite DN2 1900
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1150
Höhe h1 1000
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1 150
Volumen V
Wandstärke W 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 132717
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 2500 OD 2740 mm H 1650 mm W 120 mm
Verfügbarkeit
Artikelnummer 132717
Preis
Per Stk
LE-Norm SN EN 12050-1
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1 2500
Nennweite DN2 1900
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1650
Höhe h1 1500
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1 150
Volumen V
Wandstärke W 120
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Artikelnummer 128699
friwa-pump Pumpenschacht PS Neutra
Unterteil
DN 3000 OD 3280 mm H 1250 mm W 140 mm
Verfügbarkeit
Artikelnummer 128699
Preis
Per Stk
LE-Norm
Gruppe CK
Breite B (mm)
Belastungsklasse BK
Innendurchmesser D
Innendurchmesser d1
Innendurchmesser d2
Nennweite DN
Nennweite DN1 3000
Nennweite DN2 2400
Einwohnergleichwert EGW
Querschnittsfläche F
Festigkeitsklasse FK
Höhe H (mm) 1250
Höhe h1 1050
Höhe h2
Länge L (mm)
Maschenweite MW
Höhe h3 (mm)
Nenngrösse NG
Nennweite NW
Nennweite NW1
Nennweite NW2
Aussendurchmesser OD
Radlast RL
Sprossen
Bodenstärke t1 200
Volumen V
Wandstärke W 140
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie friwa<sup>®</sup>-pump
HW 22
Anwendungsbereich
  • Anlage zur Stapelung und Förderung von Abwasser in höherliegende Kanalisationen.
  • Einsatz mit allen Pumpenfabrikaten möglich.
Hinweis
  • Als Einsatzdeckel empfehlen wir Ihnen Gussdeckel mit Geruchsverschluss oder Gussdeckel verschraubt zu verwenden.
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
