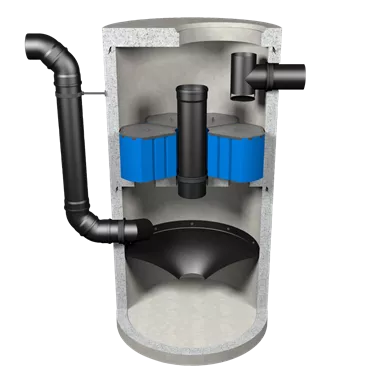

friwa<sup>®</sup>-saba 3P Heavy Traffic Hydrosystem 1500
friwa<sup>®</sup>-saba 3P Heavy Traffic Hydrosystem 1500
  • friwa<sup>®</sup>-saba 3P Heavy Traffic Hydrosystem 1500
  • friwa<sup>®</sup>-saba 3P Heavy Traffic Hydrosystem 1500
2 Bilder

friwa-saba 3P Heavy Traffic 1500

C8003 Art. 125591
Muffentyp G, exkl. Einsatzdeckel
Gruppe
CI
Innendurchmesser d1
800
Nennweite DN
1500
Höhe H (mm)
3300
Höhe h1
350
Höhe h2
600
Nennweite NW
250
Produktlinie
friwa®-saba
HW
22
Swissness
Swissness

Hydrosystem 1500

NW 250 inkl. Abdeckplatte exkl. Deckel

DN 1500 OD 1740 mm H 3300 mm W 120 mm
Anwendungsbereich
  • Für den Einsatz bei der dezentralen Regenwasserbehandlung von stark befahrenen Verkehrsflächen (Schwermetall-Adsorber)
Hinweis
  • DIBt Zulassung Z-84.2-4
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
  • Aus Wartungsgründen müssen die Einsatzdeckel eine lichte Weite von mindestens d = 600 mm aufweisen.
Downloads
Technische Dokumentation friwa® Abwassertechnik » Technische Dokumentation friwa®-3P Hydrosysteme »
