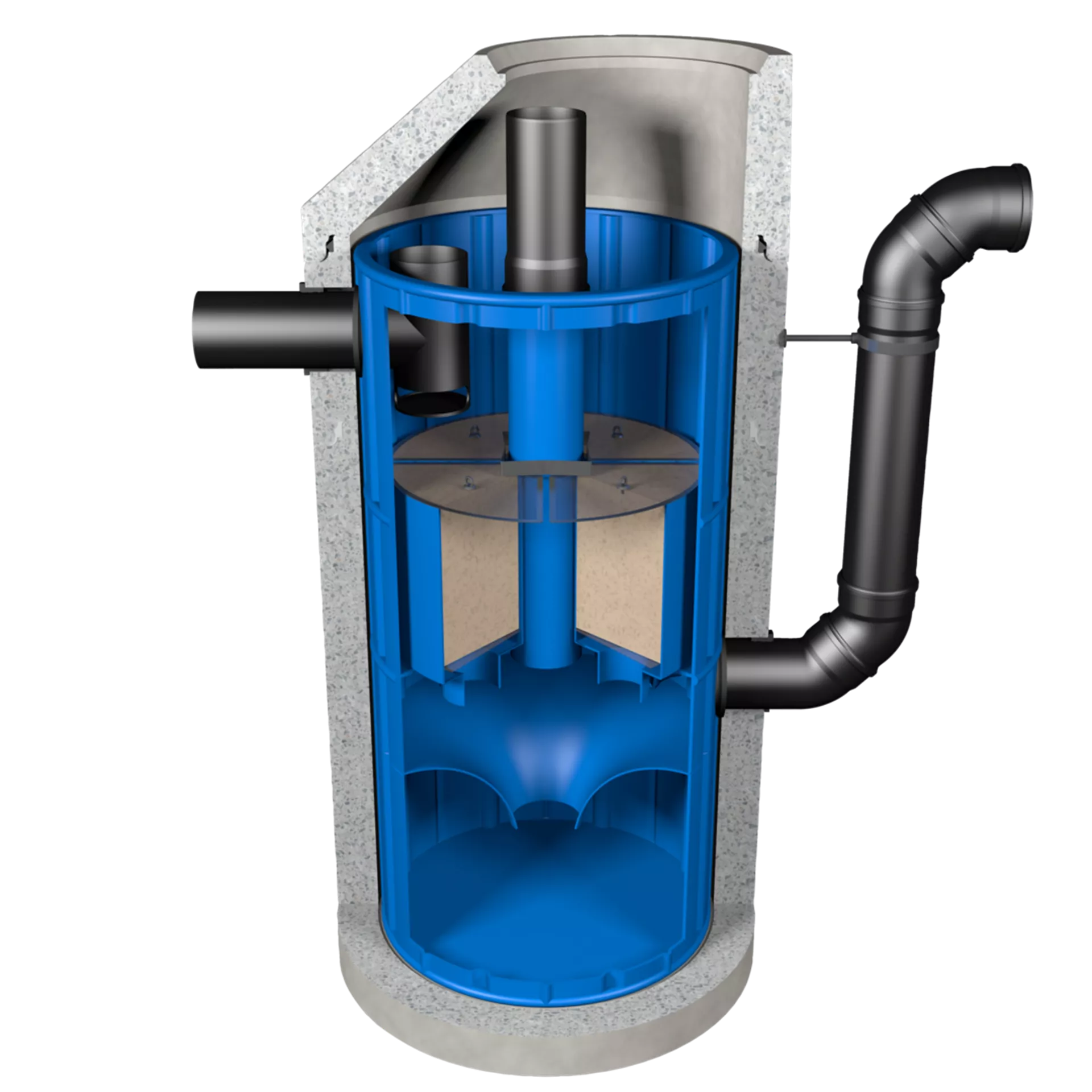

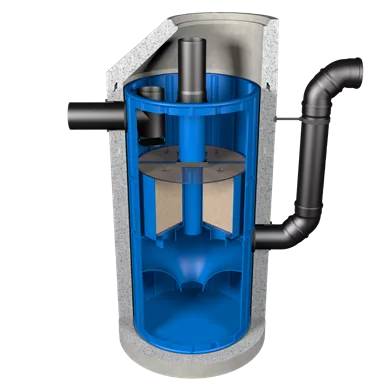

friwa<sup>®</sup>-dawa 3P Metall
friwa<sup>®</sup>-dawa 3P Metall
  • friwa<sup>®</sup>-dawa 3P Metall
  • friwa<sup>®</sup>-dawa 3P Metall
2 Bilder

friwa-dawa Metall

C8205 Art. 133664
Metallsystem 1000, Muffentyp G, exkl. Einsatzdeckel
Gruppe
CI
Innendurchmesser d1
600
Nennweite DN
2500
Höhe H (mm)
2830
Höhe h1
730
Höhe h2
980
Nennweite NW
300
Typ
3
Produktlinie
friwa®-dawa
HW
22
Swissness
Swissness

Metallsystem 1000 Typ 3

NW 300 inkl. Abdeckplatte exkl. Deckel

DN 2500 OD 2740 mm H 2830 mm W 120 mm
Anwendungsbereich
  • Für den Einsatz bei der dezentralen Regenwasserbehandlung von Dächern und Fassaden aus Metall (Schwermetall-Adsorber)
Versetz- und Verlegehinweise
  • Aus Wartungsgründen dürfen die Einstiegsöffnungen maximal um 30 cm aufgesetzt werden.
  • Aus Wartungsgründen müssen die Einsatzdeckel eine lichte Weite von mindestens d = 600 mm aufweisen.
