Cuve compacte D/S/CST friwa®-sep

Produit : C0302

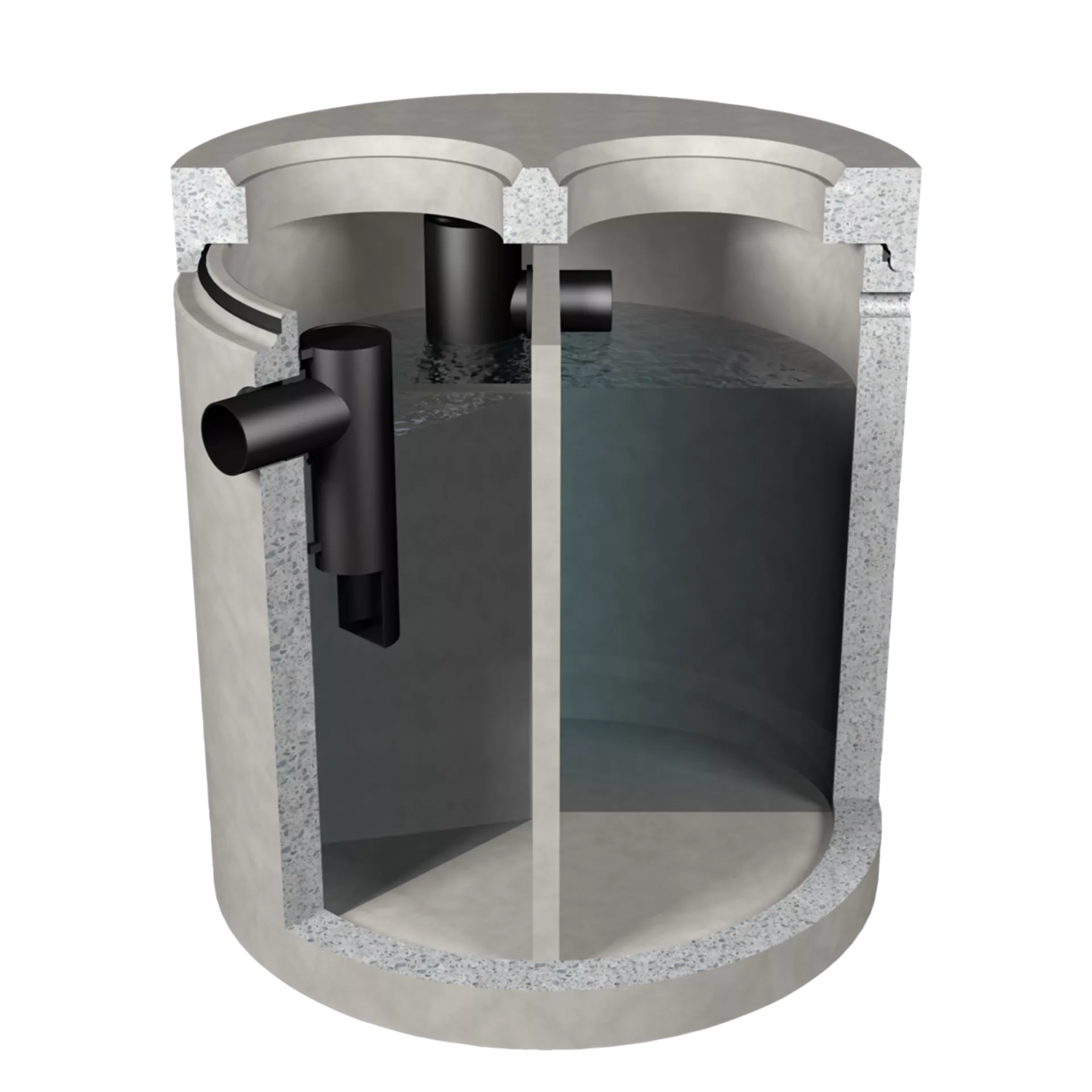

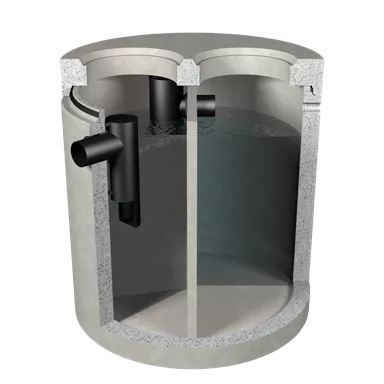

Séparateur d'hydrocarbures avec décanteur et cuve de stockage incorporés, y compris plaque de couverture D400, à joint étanche (G), sans couvercle
Séparateur d’hydrocarbures avec décanteur intégré et cuve de stockage. L’utilisation se fait en combinaison avec une installation de séparation des émulsions.

Les installations compactes sont principalement utilisées pour les petites quantités d’eaux usées produites et lorsque l’espace est restreint ou les excavations petites. Dans des conditions d’utilisation optimales, l’installation compacte atteint un rendement ou une capacité d’épuration de 97%, de sorte que la teneur en hydrocarbures à la sortie est inférieure à 100 mg/l, ce qui correspond à la classe II.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Norme LE
Groupe
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre intérieur d2
Diamètre nominal DN
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm)
Hauteur h1
Hauteur h2
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG
Diamètre nominal NW
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production
Numéro d'article 101853
Cuve comp. friwa-sep D/S/CST type 2.A
150/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 101853
Prix
Par pce
Norme LE SN EN 858-1+A1
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN 1500
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 1830
Hauteur h1 500
Hauteur h2 470
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 2
Diamètre nominal NW 150
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 127233
Cuve comp. friwa-sep D/S/CST type 2.B
175/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 127233
Prix
Par pce
Norme LE SN EN 858-1+A1
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN 1750
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 1830
Hauteur h1 500
Hauteur h2 470
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 3
Diamètre nominal NW 150
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 117939
Cuve comp. friwa-sep D/S/CST type 3.A
200/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 117939
Prix
Par pce
Norme LE SN EN 858-1+A1
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN 2000
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 1830
Hauteur h1 500
Hauteur h2 470
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 3
Diamètre nominal NW 150
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 118074
Cuve comp. friwa-sep D/S/CST type 3.B
250/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 118074
Prix
Par pce
Norme LE SN EN 858-1+A1
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN 2500
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 1830
Hauteur h1 500
Hauteur h2 470
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 3
Diamètre nominal NW 150
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 127776
Cuve comp. friwa-sep D/S/CST type 6.A
250/183 cm, type G, pl. de couv. carr.
Disponibilité
Numéro d'article 127776
Prix
Par pce
Norme LE SN EN 858-1+A1
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN 2500
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 1830
Hauteur h1 500
Hauteur h2 470
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 6
Diamètre nominal NW 150
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Numéro d'article 111611
Cuve compacte friwa-sep D/S/CST type 6.B
300/220 cm, type G, pl. de couv. D400
Disponibilité
Numéro d'article 111611
Prix
Par pce
Norme LE
Groupe CK
Largeur B (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1 600
Diamètre intérieur d2
Diamètre nominal DN 3000
Diamètre nominal DN1
Diamètre nominal DN2
Équivalent habitant EGW
Section transversale F
Classe de résistance FK
Hauteur H (mm) 2200
Hauteur h1 500
Hauteur h2 470
Longueur L (mm)
Largeur des mailles MW
Hauteur h3 (mm)
Dimension nominale NG 6
Diamètre nominal NW 150
Diamètre nominal NW1
Diamètre nominal NW2
Diamètre extérieur OD
Charge par roue RL
Échelons
Épaisseur du fond t1
Volume V
Épaisseur de la paroi W
Surface
Bords
Cames
Armature
Couleur
Type
Gamme de produits friwa<sup>®</sup>-sep
Usine de production 22
Domaine d'application
  • Utilisation en combinaison avec une installation de prétraitement d'émulsions.
Remarque
  • Séparateur d'hydrocarbures classe II, teneur maximale en hydrocarbure à la sortie : 100 mg/l.
  • Couvercle d'insertion (d1 et d2): 600 mm + 600 mm.
Instructions de pose et d'installation
  • Pour des raisons d'entretien, les ouvertures d'accès peuvent être relevées de 30 cm au maximum.
