Cunette BIRCOslim® DN 100

Produit : F0408

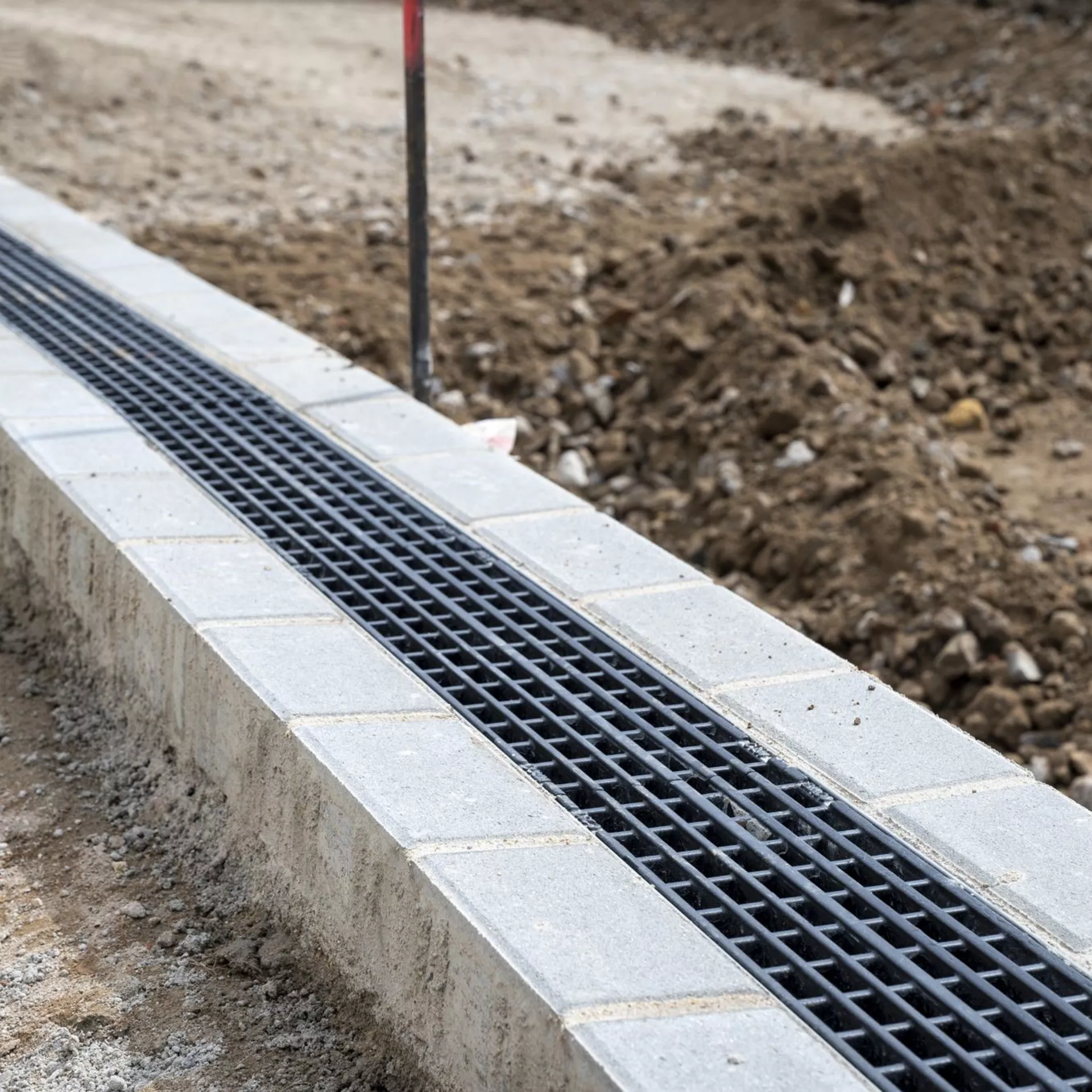

Le caniveau de drainage léger pour les aménagements extérieurs
et paysagers.

Dans le cadre des aménagements extérieurs et paysagers, les matériaux doivent être à la fois légers, solides et pérennes. Le montage doit être réalisé facilement et rapidement. BIRCOslim® répond à toutes ses exigences. Du béton de qualité pour un poids à partir de 12,9 kg le mètre courant de caniveau de drainage. Cet exploit est rendu possible par la forme en hyperbole des côtés élancés de BIRCO. BIRCOslim® est l’un des premiers caniveaux de drainage de la maison BIRCO à disposer de châssis en acier avec revêtement Magnelis® (zinc, aluminium, magnésium). Une protection imbattable contre la corrosion.
Swissness
Swissness
Numéro d'article
Spécification
Disponibilité
Numéro d'article
Prix CHF
Par
Norme LE
Groupe
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type
Gamme de produits
Usine de production
Numéro d'article 197214
Cunette BIRCOslim basse 100/155/80
DN 100 typ 21 sans pente
Disponibilité
Numéro d'article 197214
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 155
Largeur b1 (mm)
Classe de charge BK C 250
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 80
Hauteur h1 40
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 20
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 21
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 113006
Cunette BIRCOslim basse 100/155/80
DN 100 typ 21 sans pente avec décharge
Disponibilité
Numéro d'article 113006
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 155
Largeur b1 (mm)
Classe de charge BK C 250
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 80
Hauteur h1 40
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 20
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 21.1
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 189936
Cunette BIRCOslim 500/155/135
DN 100 type 0 sans pente
Disponibilité
Numéro d'article 189936
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 155
Largeur b1 (mm)
Classe de charge BK C 250
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 135
Hauteur h1 90
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 500
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 25
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 0
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 191512
Cunette BIRCOslim 1000/155/135
DN 100 type 0 sans pente
Disponibilité
Numéro d'article 191512
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 155
Largeur b1 (mm)
Classe de charge BK C 250
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 135
Hauteur h1 90
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 25
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 0
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 121604
Cunette BIRCOslim 1000/155/185
DN 100 type 10 sans pente
Disponibilité
Numéro d'article 121604
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 155
Largeur b1 (mm)
Classe de charge BK C 250
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 185
Hauteur h1 140
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 25
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 10
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 108041
Cunette BIRCOslim 1000/155/135
DN 100 type 0.1 sans pente avec décharge
Disponibilité
Numéro d'article 108041
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 155
Largeur b1 (mm)
Classe de charge BK C 250
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 135
Hauteur h1 90
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 25
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 0.1
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 102786
Cunette BIRCOslim 1000/155/185
DN 100 type 10.1 sans pente avec décharge
Disponibilité
Numéro d'article 102786
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 155
Largeur b1 (mm)
Classe de charge BK C 250
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 185
Hauteur h1 140
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1 25
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 10.1
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 189931
Paroi frontale BIRCOslim
DN 100, type 0, pr 0
Disponibilité
Numéro d'article 189931
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 0
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 149599
Paroi frontale BIRCOslim
DN 100, type 10, pr 10
Disponibilité
Numéro d'article 149599
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 10
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 162539
Paroi frontale BIRCOslim
DN 100, type 21, pr 21
Disponibilité
Numéro d'article 162539
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 21
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 154737
Paroi frontale en acier BIRCOslim light avec
décharge DN 100 Type 25, pour cunette 0
Disponibilité
Numéro d'article 154737
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 25
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 157686
Paroi frontale en acier BIRCOslim light avec
décharge DN 100 Type 26, pour cunette 10
Disponibilité
Numéro d'article 157686
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm)
Largeur b1 (mm)
Classe de charge BK
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm)
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 26
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 170341

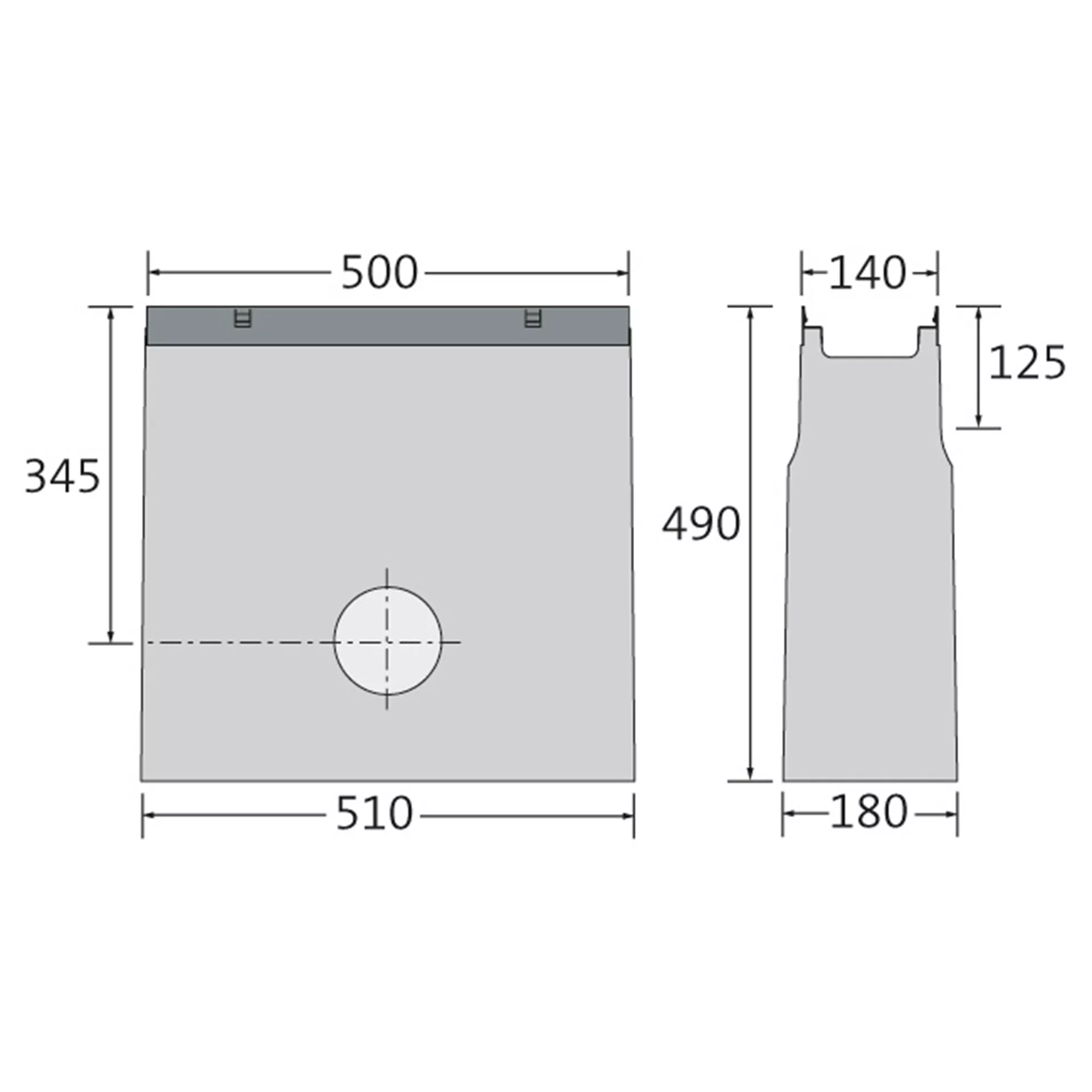

Avaloir d.l'align. BIRCOslim cl.ABC
DN 100 type 1, 500/180/490
Disponibilité
Numéro d'article 170341
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 180
Largeur b1 (mm)
Classe de charge BK C 250
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm) 490
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 500
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur

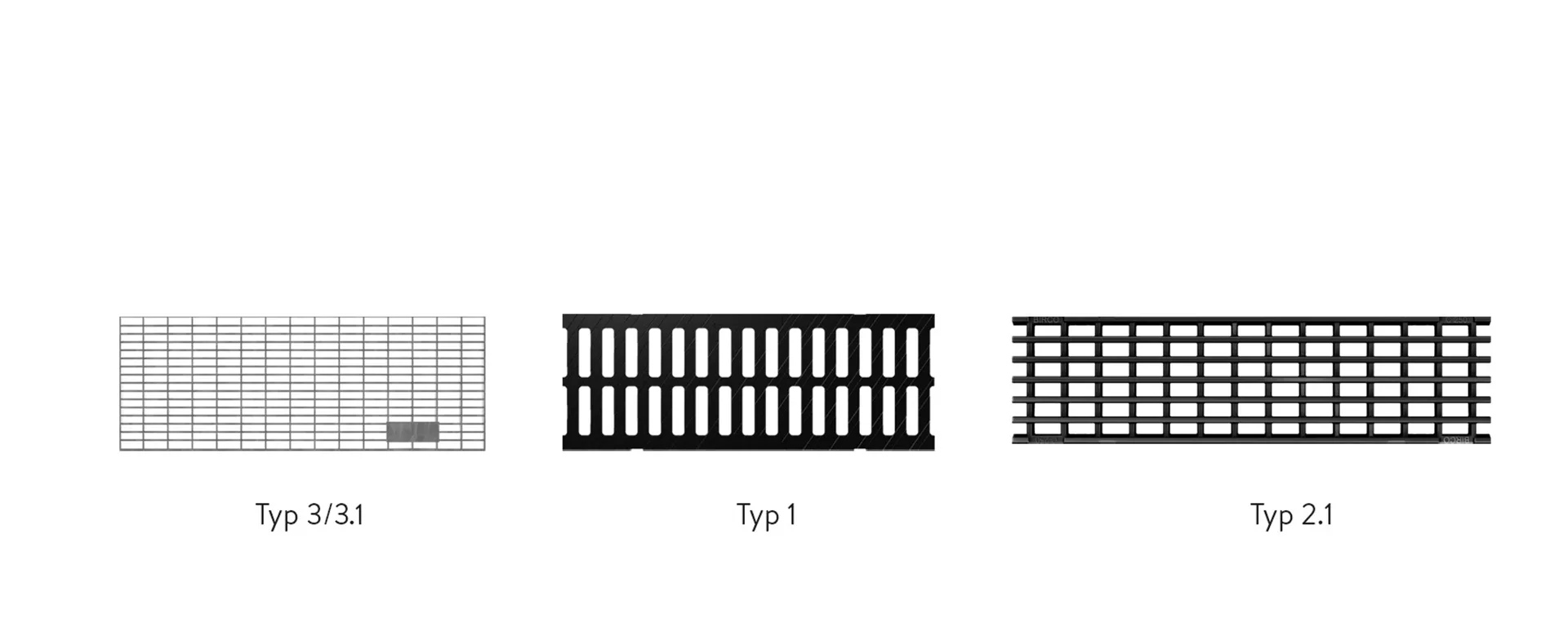

Type 1
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 152567
Grille caillebotis DN 100
Cl. B 125 typ 3.1 500/133
Disponibilité
Numéro d'article 152567
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 133
Largeur b1 (mm)
Classe de charge BK B 125
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 500
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW 30/10
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 3.1
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 182118
Grille caillebotis DN 100
Cl. B 125 typ 3 1000/133
Disponibilité
Numéro d'article 182118
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 133
Largeur b1 (mm)
Classe de charge BK B 125
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 1000
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW 30/10
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 3
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 180109
BIRCOslim Grille fonte DN 100
Cl. B 125 type 1.1 500/133
Disponibilité
Numéro d'article 180109
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 133
Largeur b1 (mm)
Classe de charge BK B 125
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 500
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW 44/16
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 1
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Numéro d'article 134686
BIRCOslim Grille à barreaux longitudinaux DN 100
Cl. C 250 type 2.1 500/133
Disponibilité
Numéro d'article 134686
Prix
Par pce
Norme LE
Groupe FL
Largeur B (mm) 133
Largeur b1 (mm)
Classe de charge BK C 250
Diamètre intérieur D
Diamètre intérieur d1
Diamètre nominal DN
Hauteur H (mm)
Hauteur h1
Hauteur h2
Hauteur variable (mm)
Longueur L (mm) 500
Longueur l1
Largeur libre LW
Hauteur h3 (mm)
Largeur libre LW2
Largeur de maille MW 29/14
Largeur nominale NW
Diamètre extérieur OD
Rayon R
Largeur libre de la fente SW
Épaisseur de fond t1
Épaisseur de paroi W
Surface
RL
Arêtes
Cames
Armature
Couleur
Type 2.1
Gamme de produits BIRCOslim<sup>®</sup>
Usine de production 99
Domaine d'application
  • Classe de charge A 15 - C 250
  • pour les zones de stationnement, accès privés ou places analogues.
  • Avaloir dans l'alignement pour raccordement à l'extrémité d'un tronçon de caniveaux.
Remarque
  • Les cunettes BIRCO LIGHT® sont non carrossable avec des chariots élévateurs.
  • Avec panier décanteur en PP et siphon, 1 manchette pour raccord de tuyau DN 110.
Downloads
Prospect BIRCO Cunette »
