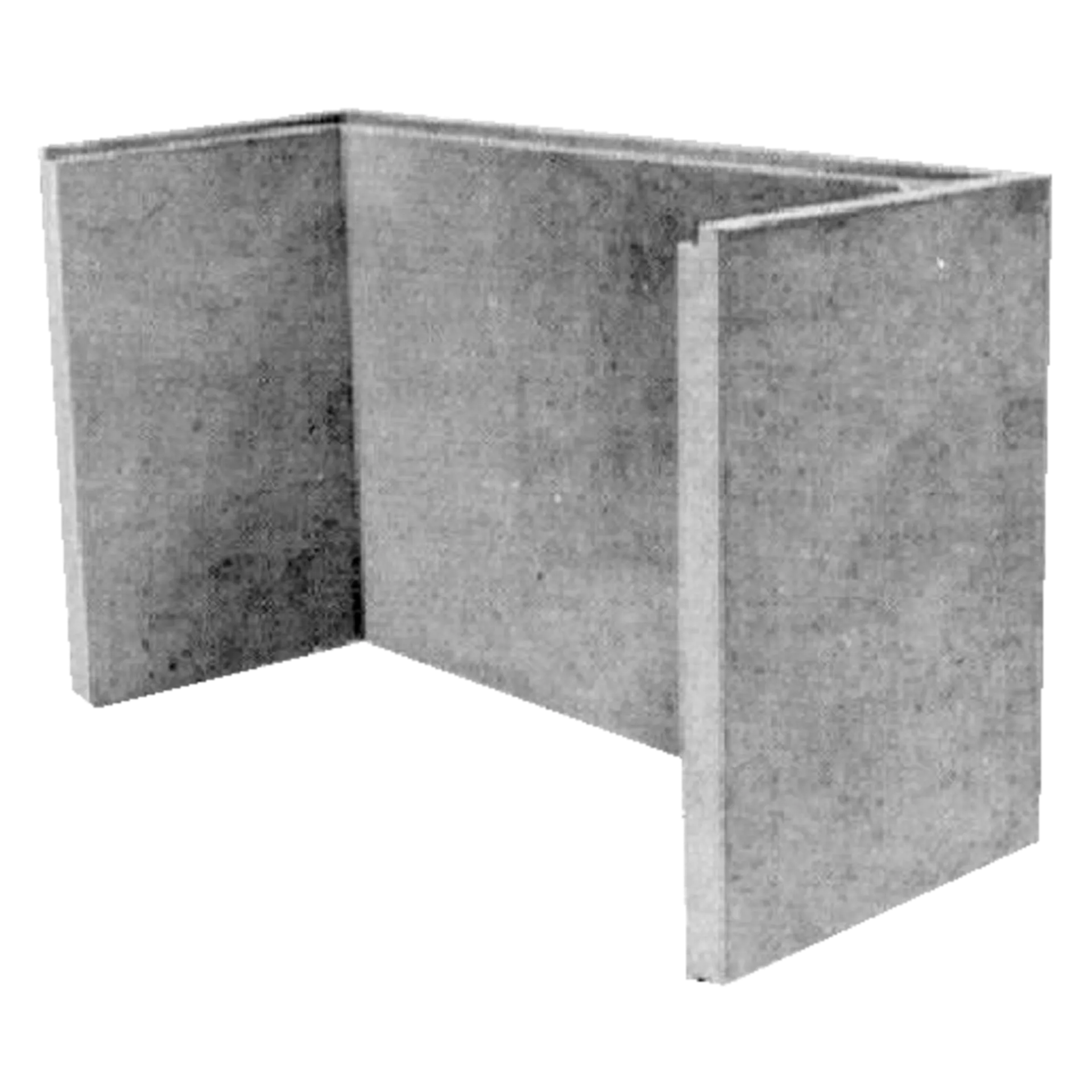

Schutzraumlichtschächte

Produkt: H3001
bis 1 bar (atü)
Swissness
Swissness
Artikelnummer
Spezifikation
Verfügbarkeit
Artikelnummer
Preis CHF
Per
LE-Norm
Gruppe
Breite B (mm)
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm)
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm)
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1
Wandstärke W
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung
Farbe
Typ
Produktlinie
HW
Artikelnummer 136142
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 20 cm
Verfügbarkeit
Artikelnummer 136142
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 200
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 65
Wandstärke w1 80
Wandstärke w2 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 113398
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 50 cm
Verfügbarkeit
Artikelnummer 113398
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 65
Wandstärke w1 80
Wandstärke w2 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 137138
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 130 cm
Verfügbarkeit
Artikelnummer 137138
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 1300
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 65
Wandstärke w1 80
Wandstärke w2 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 114662
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 150 cm
Verfügbarkeit
Artikelnummer 114662
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 1500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 65
Wandstärke w1 80
Wandstärke w2 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 132376
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 180 cm
Verfügbarkeit
Artikelnummer 132376
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 1800
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 65
Wandstärke w1 80
Wandstärke w2 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 76
Artikelnummer 136485
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 25 cm W 9 cm
Verfügbarkeit
Artikelnummer 136485
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 250
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 90
Wandstärke w1 100
Wandstärke w2 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 117233
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 50 cm W 9 cm
Verfügbarkeit
Artikelnummer 117233
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 90
Wandstärke w1 100
Wandstärke w2 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 137618
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 75 cm W 9 cm
Verfügbarkeit
Artikelnummer 137618
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 750
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 90
Wandstärke w1 100
Wandstärke w2 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 105545
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 125 cm W 9 cm
Verfügbarkeit
Artikelnummer 105545
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 1250
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 90
Wandstärke w1 100
Wandstärke w2 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 131934
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 150 cm W 9 cm
Verfügbarkeit
Artikelnummer 131934
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 1500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 90
Wandstärke w1 100
Wandstärke w2 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 105046
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 175 cm W 9 cm
Verfügbarkeit
Artikelnummer 105046
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 1750
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 90
Wandstärke w1 100
Wandstärke w2 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 111819
Schutzraumlichtschacht LW 80 x 60
bewehrt bis 1 bar (atü)
L 83 cm S 60 cm H 200 cm W 9 cm
Verfügbarkeit
Artikelnummer 111819
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 600
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 2000
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 90
Wandstärke w1 100
Wandstärke w2 100
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 139937
Schutzraumlichtschacht LW 80 x 70
bewehrt bis 1 bar (atü)
L 83 cm S 70 cm H 20 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 139937
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 700
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 200
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 70
Wandstärke w1 85
Wandstärke w2 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 102187
Schutzraumlichtschacht LW 80 x 70
bewehrt bis 1 bar (atü)
L 83 cm S 70 cm H 50 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 102187
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 700
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 70
Wandstärke w1 85
Wandstärke w2 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 110046
Schutzraumlichtschacht LW 80 x 70
bewehrt bis 1 bar (atü)
L 83 cm S 70 cm H 130 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 110046
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 700
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 1300
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 70
Wandstärke w1 85
Wandstärke w2 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 109017
Schutzraumlichtschacht LW 80 x 70
bewehrt bis 1 bar (atü)
L 83 cm S 70 cm H 150 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 109017
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 700
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 1500
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 70
Wandstärke w1 85
Wandstärke w2 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 115107
Schutzraumlichtschacht LW 80 x 70
bewehrt bis 1 bar (atü)
L 83 cm S 70 cm H 180 cm W 6.5 cm
Verfügbarkeit
Artikelnummer 115107
Preis
Per Stk
LE-Norm
Gruppe HL
Breite B (mm) 700
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 1800
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 800
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P 1
Bodenstärke t1
Wandstärke W 70
Wandstärke w1 85
Wandstärke w2 80
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 11
Artikelnummer 138662

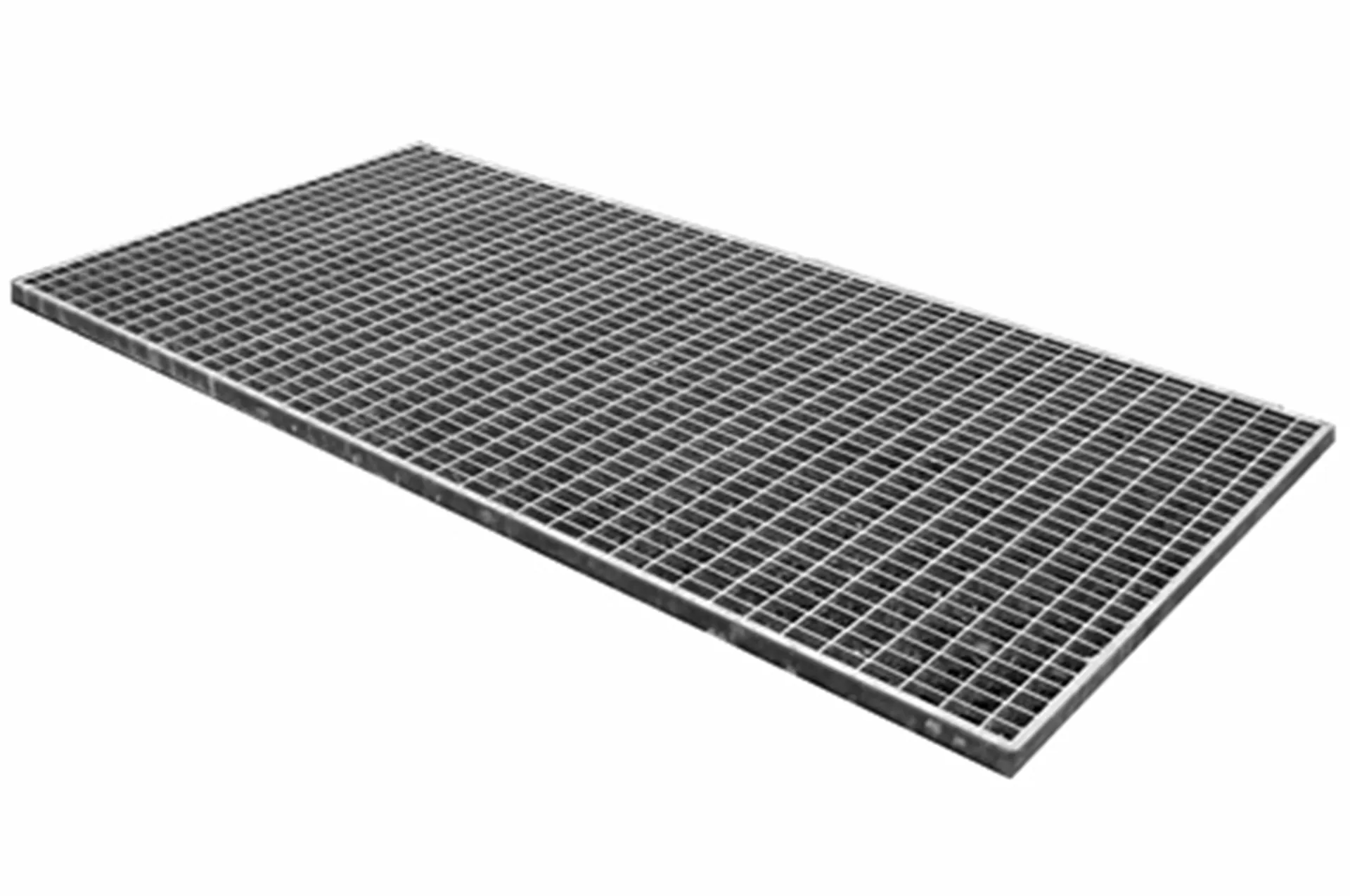

Gitterrost zu Schutzraumlichtschacht
feuerverzinkt MW 33/22 mm
L 88 cm B 63 cm H 2.5 cm
Verfügbarkeit
Artikelnummer 138662
Preis
Per Stk
LE-Norm
Gruppe HE
Breite B (mm) 630
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 25
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 880
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1
Wandstärke W
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 99
Artikelnummer 195018
Gitterrost zu Schutzraumlichtschacht
feuerverzinkt MW 33/22 mm
L 85 cm B 62.5 cm H 2.5 cm
Verfügbarkeit
Artikelnummer 195018
Preis
Per Stk
LE-Norm
Gruppe HE
Breite B (mm) 625
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 25
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 850
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1
Wandstärke W
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 99
Artikelnummer 106498
Gitterrost zu Schutzraumlichtschacht
feuerverzinkt MW 33/22 mm
L 88 cm B 73 cm H 2.5 cm
Verfügbarkeit
Artikelnummer 106498
Preis
Per Stk
LE-Norm
Gruppe HE
Breite B (mm) 730
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 25
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 880
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1
Wandstärke W
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 99
Artikelnummer 125462
Gitterrost zu Schutzraumlichtschacht
feuerverzinkt MW 33/22 mm
L 85 cm B 73 cm H 2.5 cm
Verfügbarkeit
Artikelnummer 125462
Preis
Per Stk
LE-Norm
Gruppe HE
Breite B (mm) 730
Breite b1 (mm)
Betonverbrauch BV
Innendurchmesser D
Innendurchmesser d1
Nennweite DN
Höhe H (mm) 25
Höhe h1
Nennmass Höhe bei Eiquerschnitt HN
Länge L (mm) 850
Höhe h3 (mm)
Länge l1
Lichte Weite LW
Maschenweite MW
Aussendurchmesser OD
Aussendurchmesser OD2
Prüfdruck P
Bodenstärke t1
Wandstärke W
Wandstärke w1
Wandstärke w2
Nennmass Breite bei Eiquer- und Ovalquerschnitt WN
Oberfläche
Kanten
Nocken
Bewehrung bewehrt
Farbe
Typ
Produktlinie
HW 99
Hinweis
  • Andere Bauhöhen und Druckstufen auf Anfrage.
Downloads
Technisches Produktblatt H2001 Lichtschächte » H2000 Versetzhinweise für Lichtschächte »
